内齿轮变位系数正负的定义

xionglin9407 · 发表于 2016-11-22 11:53

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

对渐开线圆柱齿轮外齿轮来说，当把刀具由齿轮轮坯中心移远时称为正变位(x>0)，当刀具由标准位置移近被切齿轮的中心时称为负变位(x<0)。
那么对于内齿轮来说，是不是也是这样的定义？

ybg · 发表于 2016-11-23 10:32

对内齿同样适用

luomo226 · 发表于 2016-11-23 11:03

本帖最后由 luomo226 于 2016-11-23 11:07 编辑

看标准吧，iso标准中定义简单化为实体变大为正……
对于原理中心之说，在内齿定义中：齿数为负数，所以从位置上看正变位时时靠近中心的，但由于数据是负数刀具距离零件中心的距离由：-80变成了-79.8，从数据上看是远离中心……
结论：远离中心为正变位……

linsir102 · 发表于 2016-12-3 15:41

可以用简单的语言来理解：把齿厚变厚就是正变位，齿厚变薄就是负变位！内外齿都一样！

mrmrw · 发表于 2016-12-7 12:13

linsir102 发表于 2016-12-3 15:41
可以用简单的语言来理解：把齿厚变厚就是正变位，齿厚变薄就是负变位！内外齿都一样！

不是这么简单，而是要根据标准来定！
现在，内外齿轮的变位系数正负可以根据ISO 21771标准规定执行。内齿轮的符号与目前国内手册不同！

yan6hua · 发表于 2017-1-4 11:59

标准不一样，国标是这么定义的，DIN标反着的

ug0316 · 发表于 2017-4-6 16:45

正在学习中，不知道

frankhong · 发表于 2017-4-12 13:29

在摸索学习中....

liujianfeng · 发表于 2017-5-10 22:38

标准不一样，理解为轴，孔尺寸公差比较自然。

niuershiye · 发表于 2017-5-11 10:06

本帖最后由 niuershiye 于 2017-5-11 12:23 编辑

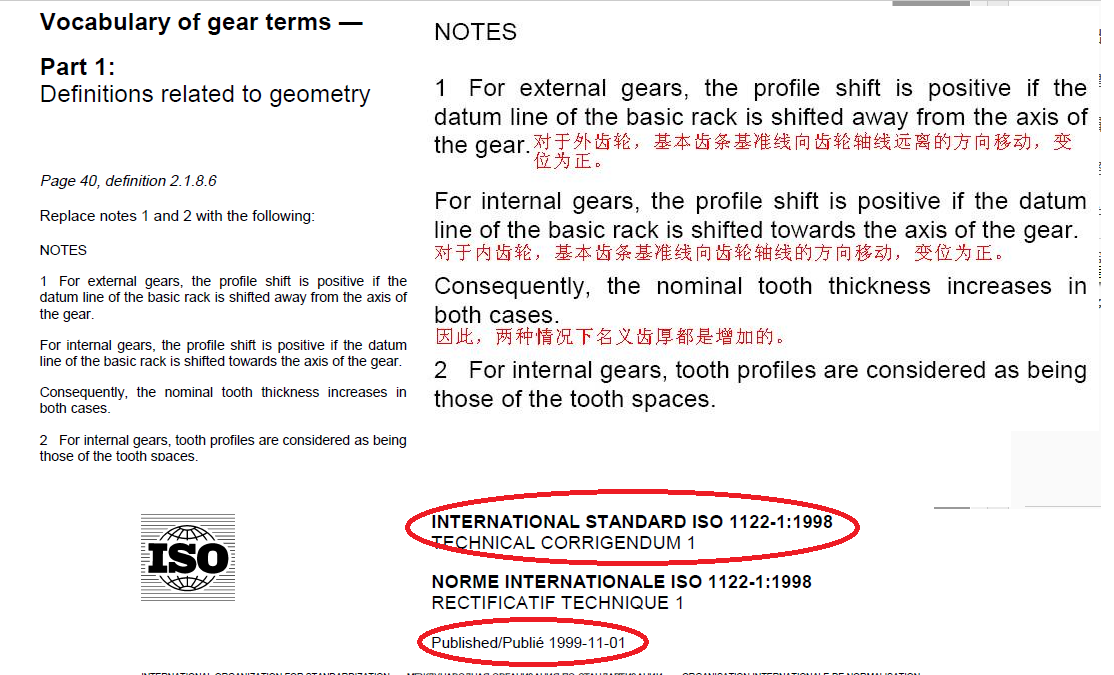

ISO 1122-1：1998 ISO1122-1 在 1999-11-01 发了技术订正稿。

这个订正文件， GB/T 3374.1-2010 没有采纳，不知道是故意还是遗漏，但仍然标注为等同 ISO 1122-1

ISO 1122.1-CORR1.png
