UG怎么画普通弧齿锥齿轮（不是格制），新人求教

Mr_MoQ

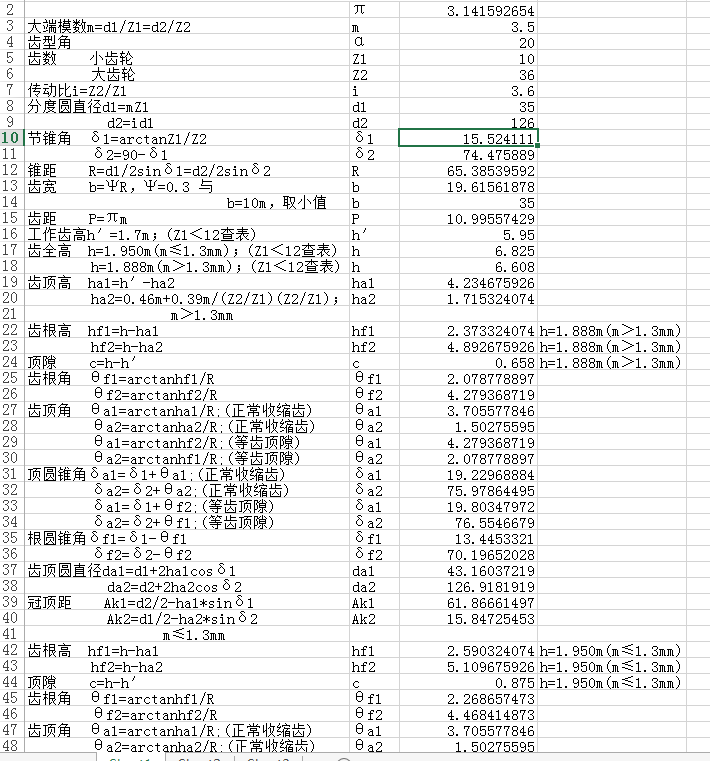

第一次发，不知道对不对

Mr_MoQ

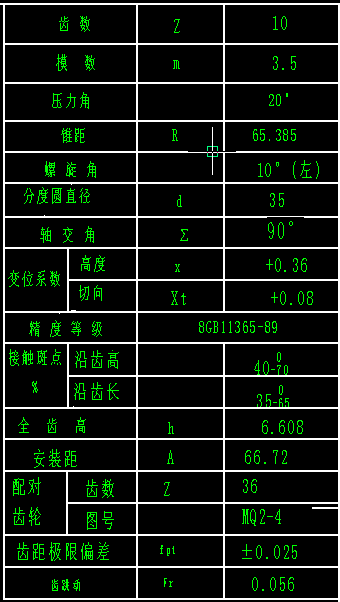

补上齿轮参数

cathyguagua

你的齿线是什么啊？，各个锥角？

Mr_MoQ

cathyguagua 发表于 2016-11-9 21:05
你的齿线是什么啊？，各个锥角？

那些数据只能算出来，图纸上面就这些数据

Mr_MoQ

cathyguagua 发表于 2016-11-9 21:05
你的齿线是什么啊？，各个锥角？

恩，因为刚接触齿轮这个行业，齿线不是太懂，不好意思

hyfjy

“弧齿锥齿轮“，在齿轮界公认为冠轮的齿向线为圆弧形的锥齿轮，实质上以格制螺旋齿锥齿轮（弧齿锥齿轮）为代表，圆形刀的刀盘走圆弧，然后分齿再切下个齿或者跳过几齿再切一个新的齿，所以真的不明白”普通弧齿锥齿轮（不是格制）“是什么齿轮了。




楼主在图中表明螺旋角为10度，这样小的螺旋角，齿的”弯曲“会比较小，也有些设计资料称此类弧齿锥齿轮为”零度弧齿锥齿轮“。
零度弧齿锥齿轮重合度接近于直齿锥齿轮，能取代直齿锥齿轮，但加工时得用弧齿锥齿轮铣齿机切削，故成本接近于弧齿锥齿轮而在使用时的性能接近于直齿锥齿轮。

hyfjy

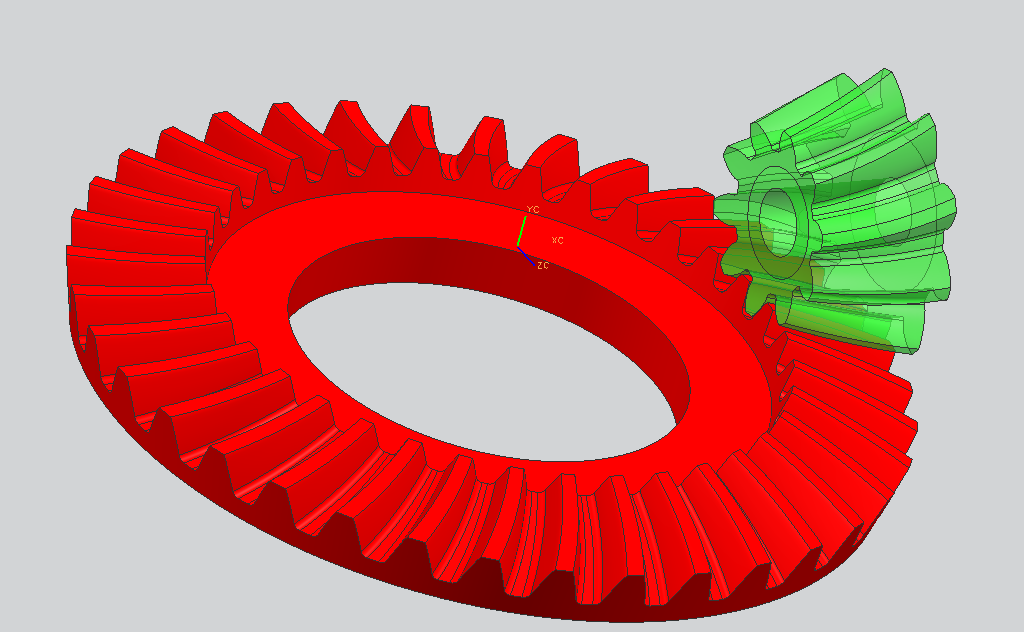

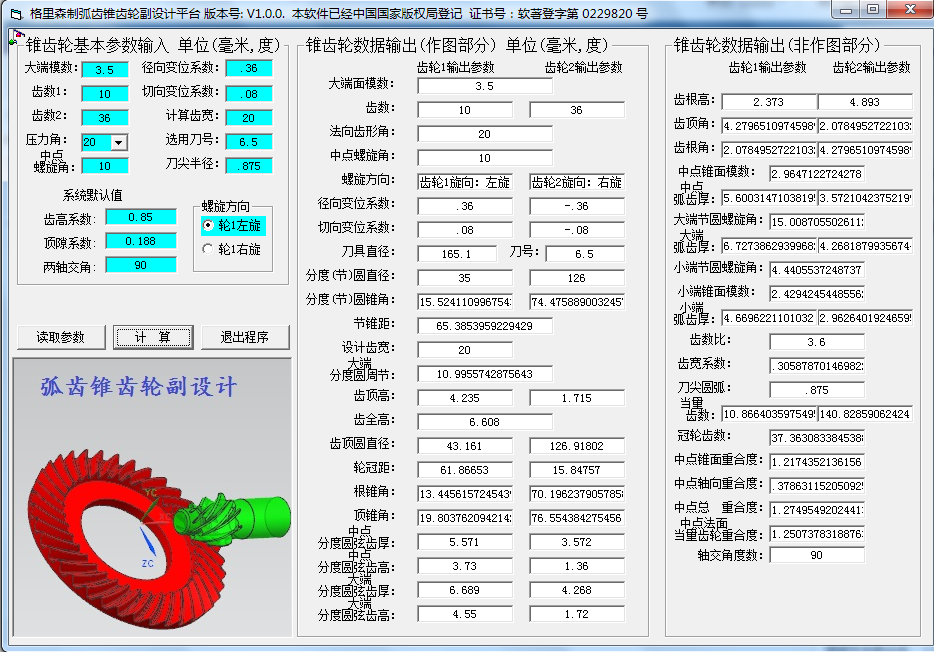

这是冠轮（相当于刀具）与大轮小轮共轭的图。

Mr_MoQ

hyfjy 发表于 2016-11-23 16:52
“弧齿锥齿轮“，在齿轮界公认为冠轮的齿向线为圆弧形的锥齿轮，实质上以格制螺旋齿锥齿轮（弧齿锥齿轮）为 ...

恩，感谢费老的指教，因为我才接触齿轮加工这个行业，以前也没有从事或者学习过机械加工这一块的知识，所以对于齿制不是很清楚，然后我问我们公司的人说不是格制就是普通的，才有此一问。我也看了许多费老的帖子，目前正在努力学习中。

Mr_MoQ

hyfjy 发表于 2016-11-23 16:56
这是冠轮（相当于刀具）与大轮小轮共轭的图。

感谢费老指教，现在掌握知识有限，还不是太明白您说的这些东西，只是了解了一个大概，目前看了您之前一片就是51聚会那个帖子，正在学习和研究UG对于齿形的画法，等有了一定基础再回头来看您说的，向您讨教。

woxihuan

算我多嘴，世界就螺旋伞齿轮，有三种制式：1：克林根伯尔格制；2：奥利康制；3：格里森制。这三种制式都是美国人发明的，由于前两种有各种缺陷，综合各项指标都不如格里森制，所以格里森在世界通用，就成了普通制式，由于制式不同，所以加工方法也不同，克林根伯尔格制是采用锥形滚刀来加工的，奥利康制是采用外摆线加工的。不是格式，那就是前面两种的其中一种，当然我也没见个这两种机床，否则会提供更多的数据给你。由于本人知识有限不能有更多的提供，对不起。
