求助，内齿出现这个问题该怎么解决？

asdoasdp · 发表于 2016-10-23 10:36

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

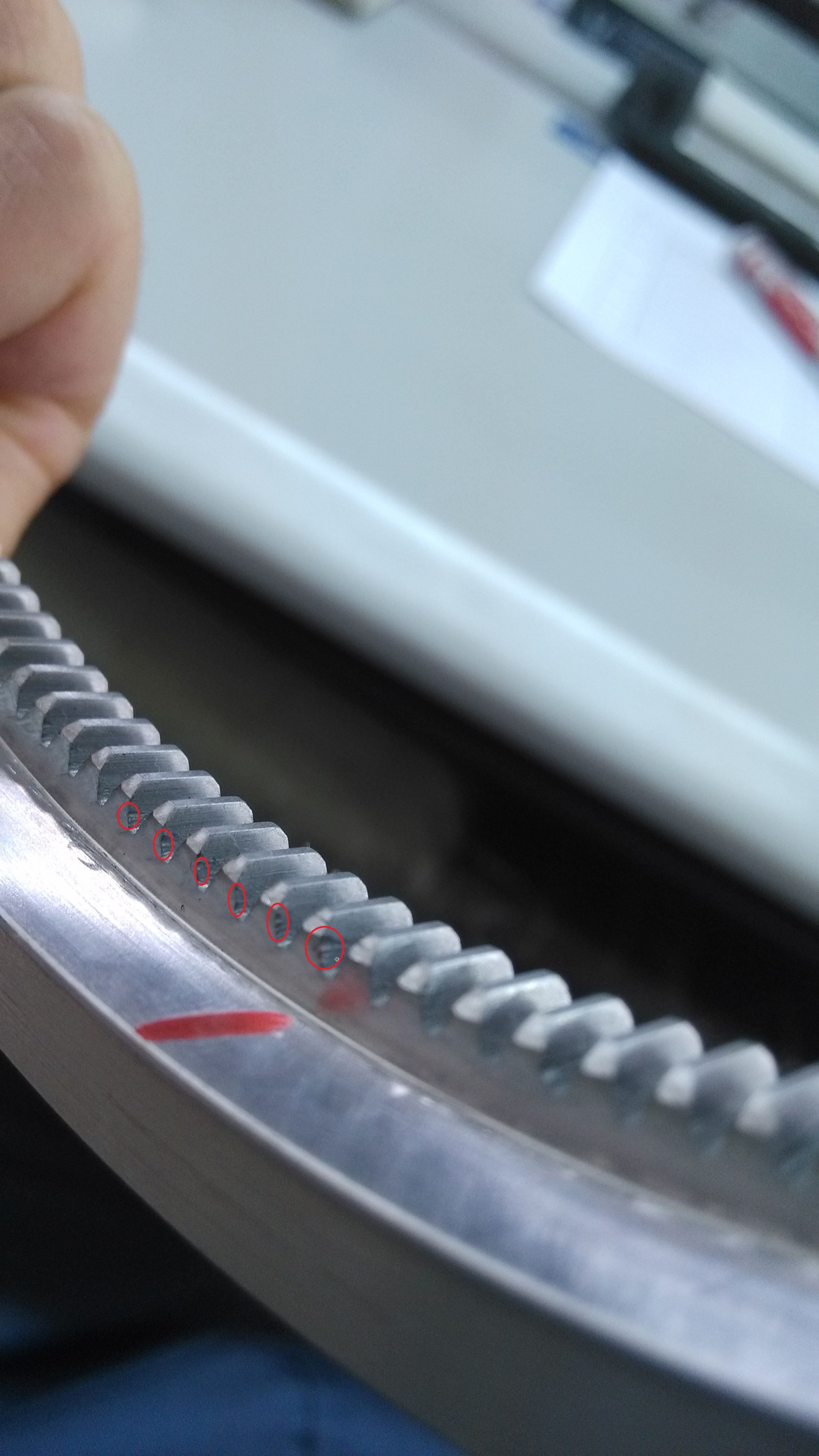

加工内齿，底部出现如图所示的痕迹。请问是什么原因导致的，该怎么处理。。
自己个人觉得是不是刀具插下去刀和切削的残渣有残留，导致残渣划伤齿底部的测壁。。
个人目前想的解决方法是 1，把冷却的机油换成水溶切削液增大压力喷除切削渣 2.刀具去增加涂层。
当然以上是我个人推断很有可能原因根本不在这点上请高手务必告知。。
图片看不清的话请留下邮箱我会发PDF格式到您邮箱里。。麻烦了。。

hyfjy · 发表于 2016-10-31 07:55

插齿机换上新的极压切削液，就不会发生这样的切削，还有就是走刀量适当降低些，分粗精切，都可以彻底消除这种切削印痕。

HBTIANZE · 发表于 2016-10-31 09:36

看着像是刀具擦伤的，与进刀量大有关系。

hyfjy · 发表于 2016-11-2 11:34

估计齿轮的材料及所用油比较容易造成刀具在切削后，切下的铁屑无法在冷却液的冲击下自动脱落，在重新切齿时，变硬的铁屑参与了切削过程，挤，拉伤了齿轮。
说明冷却液的极压性能不够，切削与刀具粘起来了，之间有了一定的强度，故要用新的带极压添加剂的冷却油，而不能换成水溶性的冷却液。而一般情况下，如果肜的是公称直径100的插齿刀，通常每冲程圆周进给量用0.17mm计，这个走刀具是比较小的，如果进一步调整可能改善拉伤齿面的现象，可以适当减少一些，效率也会更低一些，但只要树立了质量意识，同时在保证质量时提高切削量，就可以获得双赢的吧。

asdoasdp · 发表于 2017-1-21 08:59

hyfjy 发表于 2016-11-2 11:34
估计齿轮的材料及所用油比较容易造成刀具在切削后，切下的铁屑无法在冷却液的冲击下自动脱落，在重新切齿时 ...

太感谢了，，真的很全面。。谢谢。。

chen880826 · 发表于 2017-2-9 11:12

积累加工经验，谢谢楼主
