求助！！这是目前这家公司量产的5比产品。

chenjie0_0 · 发表于 2016-10-15 09:02

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

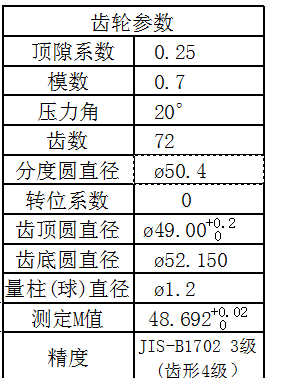

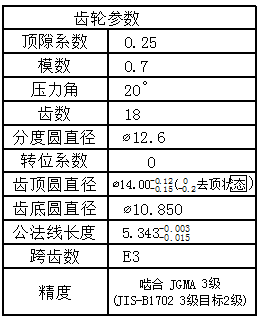

刚到进入齿轮行业没多久，这是我这家公司前辈设计的量产的5比的产品，但是极其不稳定，不知道是加工工艺问题还是，设计问题，经常性的会出现周期音大，打齿等现象，求大神们帮忙出出招。。。晚辈在此先谢谢了。

linsir102 · 发表于 2016-10-15 14:14

道友，请先晒出各齿轮的检测报告！然后在做讨论！

mrmrw · 发表于 2016-10-15 18:16

这齿轮参数写的也太随意了吧！
最好把整套的参数给出，这样子大家才能帮上忙！

myT9981 · 发表于 2016-10-15 18:57

楼主的参数应是行星齿轮传动，中心距是15.75，所有齿轮均未变位。太阳轮的齿根滑动系数太大了达到5.96，因太阳轮速度又最高，所以出问题的一定是太多轮。你可以采用高变位或者把行星轮改为26齿再变位处理。这样中心距传动比都不会变化。

chenjie0_0 · 发表于 2016-10-17 08:04

前辈们的测试报告都不知道丢哪去了他们

chenjie0_0 · 发表于 2016-10-17 08:05

mrmrw 发表于 2016-10-15 18:16
这齿轮参数写的也太随意了吧！
最好把整套的参数给出，这样子大家才能帮上忙！

还需什么参数呢？

chenjie0_0 · 发表于 2016-10-17 08:10

myT9981 发表于 2016-10-15 18:57
楼主的参数应是行星齿轮传动，中心距是15.75，所有齿轮均未变位。太阳轮的齿根滑动系数太大了达到5.96，因 ...

是的，行星齿轮传动，太阳轮的滑动系数5.96请问前辈怎么算的来的，变位系数你建议的值吗？我也是新手。

huijind · 发表于 2016-10-17 09:50

如果4楼所提供的中心距是贵公司的设计参数。
1、部分尺寸所设计的公差太小，制造很难保证。
2、所设计的个别参数有误。至少：A、噪声较大。B、机构内某部件易损坏。C、如果该机构用于配套“微型电机”，部分微电机的空载电流偏大。

fuguangyi · 发表于 2016-10-17 19:36

本帖最后由 fuguangyi 于 2016-10-17 19:37 编辑

1、你用的是jis标准，相当于中国的6级，最小测隙好小，卡吗？你标准还是没搞懂，没有考虑最小测隙

2、采用高变位设计，可以得到优化 xa=+0.181 xg=-0.181 xb=-0.181 可以改善滑动率到3.2

3、最好将行星齿轮齿数改为26齿，重合度可以达到1.4，通过滑动率优化，可以达到1.845，

sk05112chen · 发表于 2016-10-18 08:07

本帖最后由 sk05112chen 于 2016-10-18 08:18 编辑

大神们，看看这个，有无问题？
