齿轮倒角

PERSEVERE · 发表于 2016-9-14 14:17

您需要登录才可以下载或查看，没有账号？注册

x

各位师傅端午节快乐！

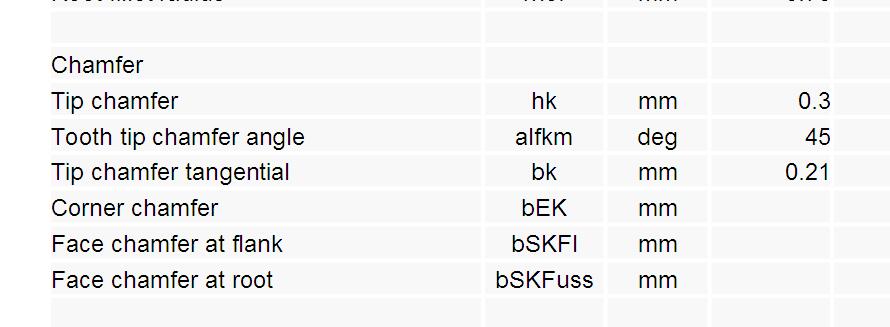

上面是一个齿轮的分析报告里的倒角参数
，

这个是我根据参数画的轮齿倒角图。

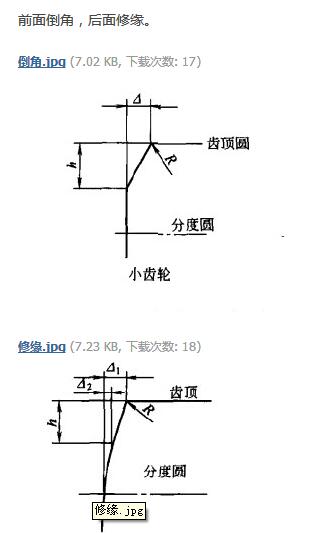

我在论坛上查资料看到这个倒角和修缘的区别：
我现在有点晕，求各位前辈指点迷津！上面（图2，黑色背景）我四不四画错了？根据（图一）参数该怎么画才正确？图纸要发到国外去，求前辈们支支招。谢谢了

PERSEVERE · 发表于 2016-9-14 14:54

心里苦！/(ㄒoㄒ)/~~

yangbing · 发表于 2016-9-16 10:29

就我理解齿轮齿顶倒角就是齿顶修缘,就是倒角高度和宽度有些是倒角高度和角度,国外一般对倒角高度比较看重,滚刀设计时要考虑到这些
