求助!!!!计算行星齿轮参数

fanes · 发表于 2016-9-3 17:22

速比不严格时，齿数不应有大于1的公约数。

hyfjy · 发表于 2016-9-3 19:46

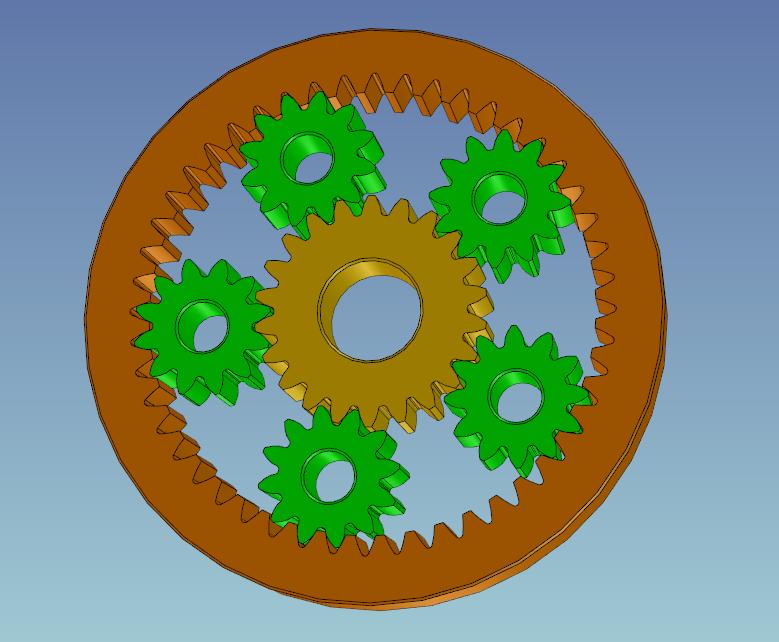

一种计算方法。

hyfjy · 发表于 2016-9-3 19:49

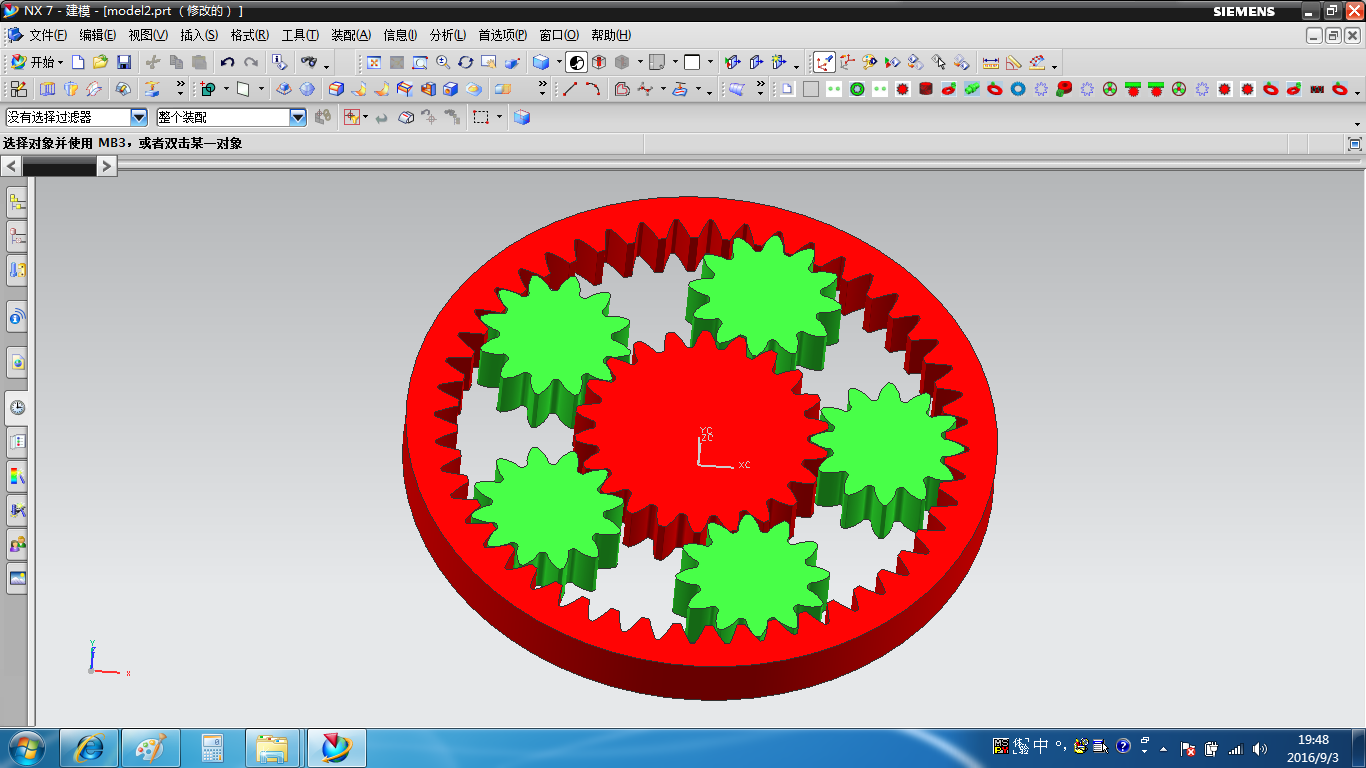

三维模型

myT9981 · 发表于 2016-9-3 21:07

姜还是老的辣呀

fuguangyi · 发表于 2016-9-4 00:06

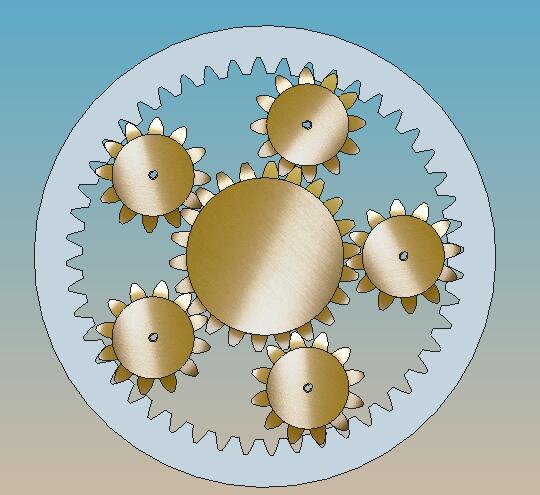

xa=0.331 xg=0.508 xb=0.257 n=5 A=66.5mm
端面重合度=1.228

zyh007zyh · 发表于 2016-9-4 09:59

linsir102 发表于 2016-9-3 17:17
建议来点螺旋角，反正不困难对吧，而且增加强度和重合度！

内齿圈加螺旋角会增加加工难度和降低精度吗？

请业内师傅指点下，谢谢。。

马瑞ME · 发表于 2016-9-4 12:08

还是按hyfjy大师的好，等强度，

马瑞ME · 发表于 2016-9-4 12:08

还是按hyfjy大师的好，等强度，

myT9981 · 发表于 2016-9-5 14:45

也来充个热闹。a=67,xa=0.4403,xb=0.4403,xc=0.5698,za(92.227-76.4270,zb(192.323-176.552),zc(55.698-39.899)外啮合顶隙系0.25，内0.35，重合度外1.183内1.301，最大滑动系数外1.797-1.71，感觉也挺好
