超小直径内啮合面齿轮传动

hyfjy · 发表于 2016-8-31 08:05

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

一种用于人口腔中的医疗器械，有一对内啮合，轴交角为160度，（可等效于轴交角为20度的内啮合），在设计上要求各零件直径较小，以便于使用时病人的张嘴程度不要太大，传动要求较为平稳，以减少对病人的刺激。按这一要求，设计了一对传动比为2的内啮合面齿轮传动。

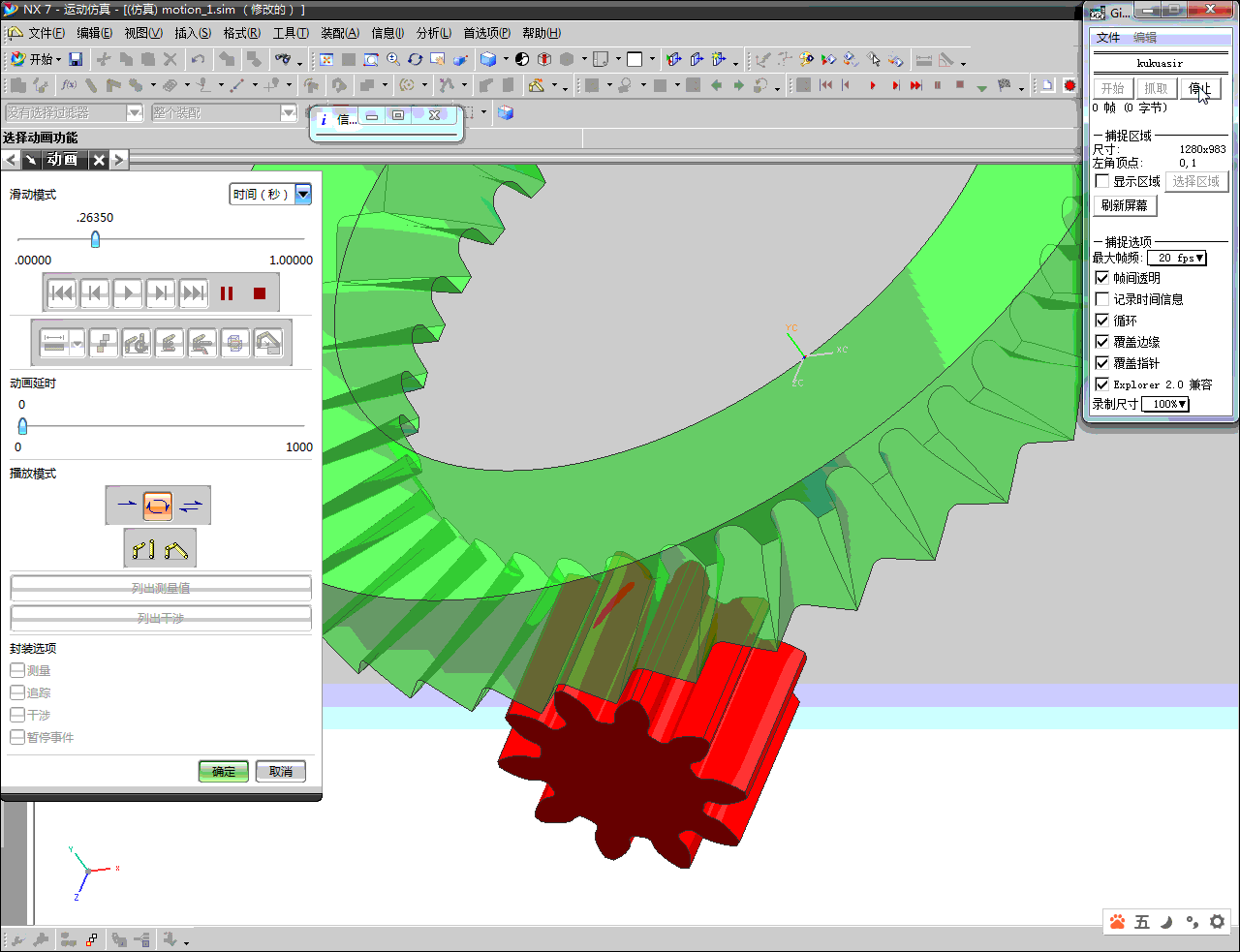

内啮合的接触情况，重合度超过1：

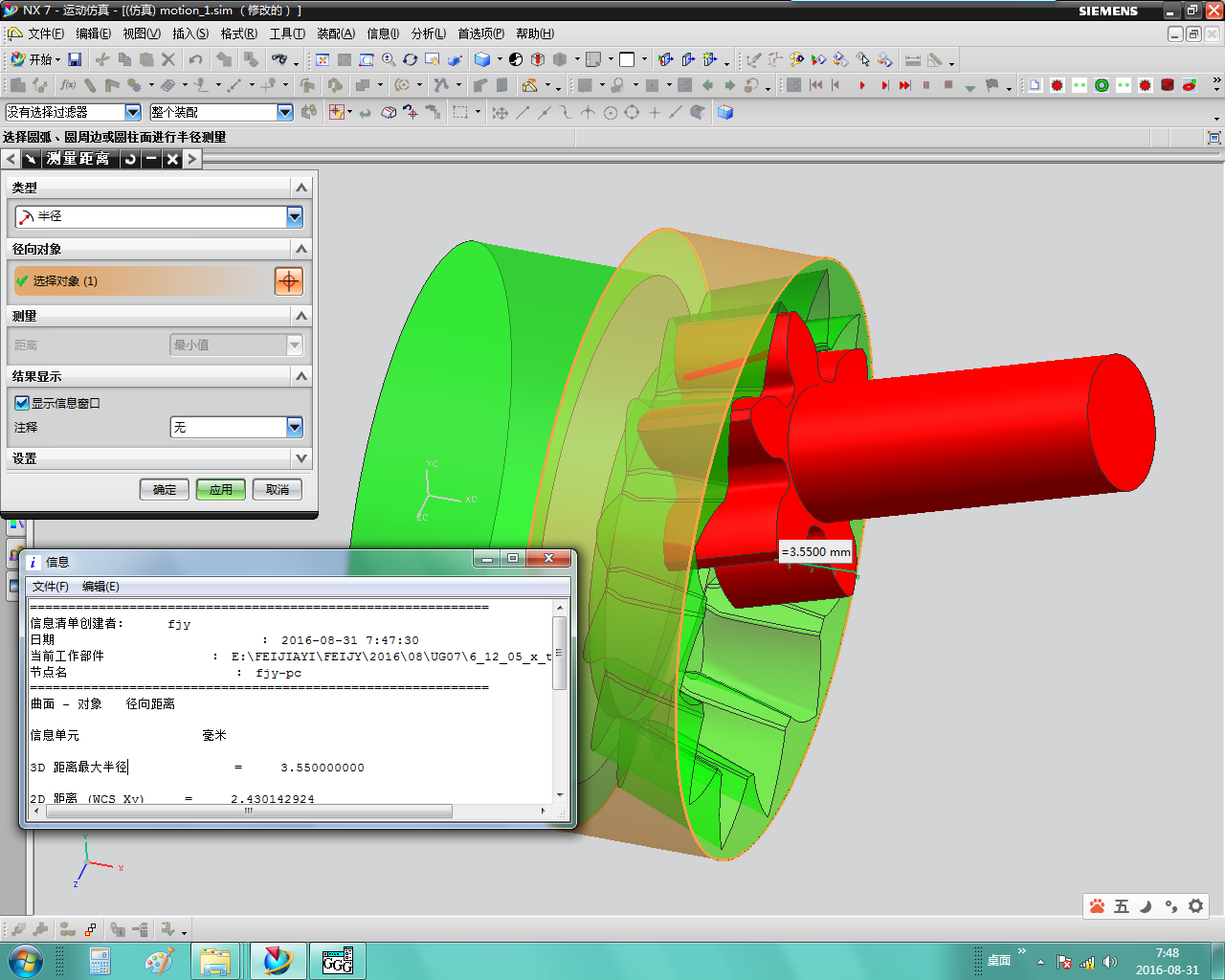

面齿轮最大外半径测量：

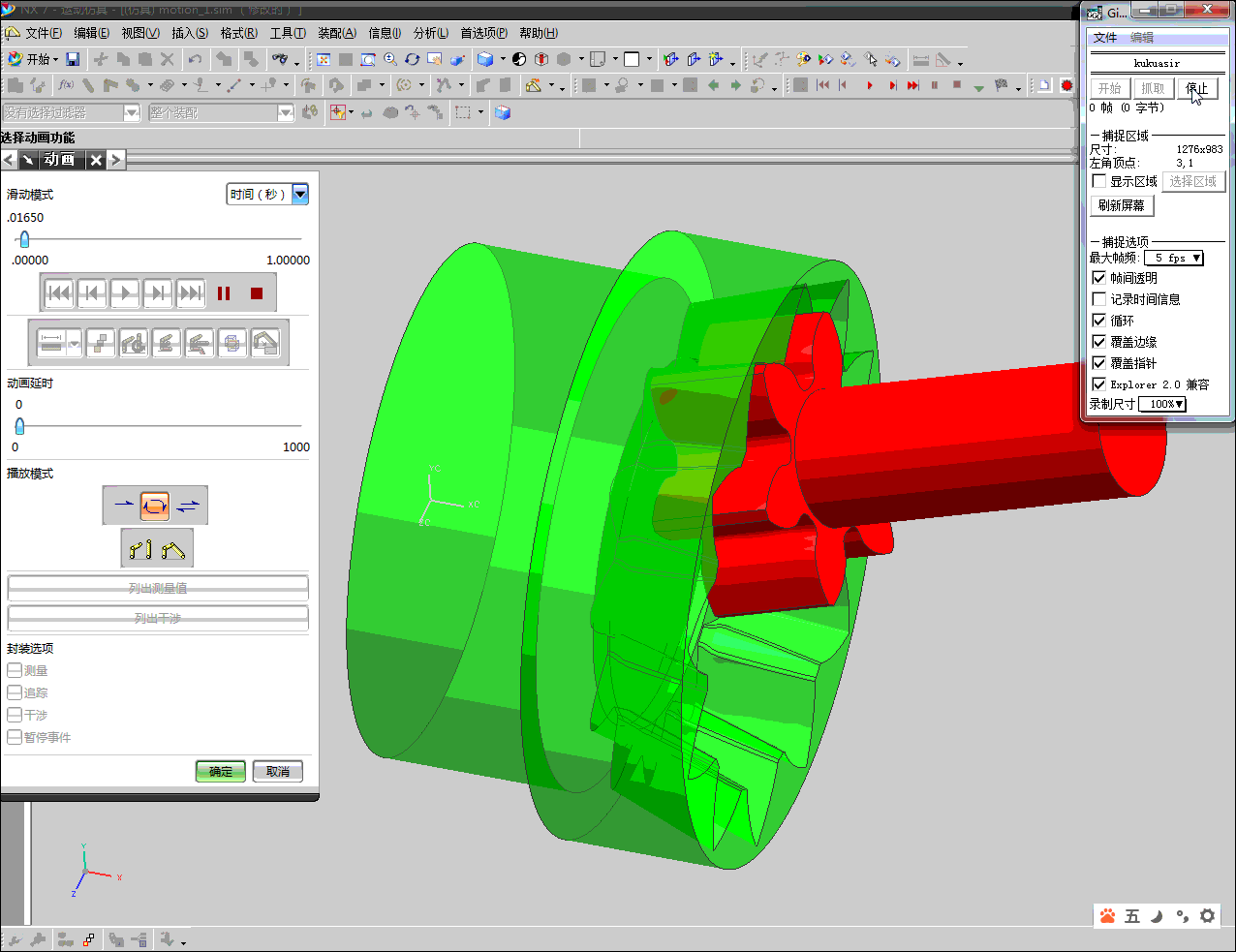

小齿轮为六齿，最大外圆测量：
