关于椭圆齿轮的CAD画法

ice.teng · 发表于 2010-9-18 20:54

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

我参考过1975李福生编译的《非圆齿轮》，下载版主的《非圆齿轮及非匀速运动》，但在CAD上画图的时候还是碰到了困难。。。。我有两个实物椭圆齿轮，但已损坏，需要再做一对，用线切割！经测量，长轴78，短轴74 齿数41
问题1. 在CAD上做图时，采用折算齿形办法，和用在节曲线上取任意一点，做直角三角形两种办法，画不出齿来
问题2. 其实是我还没与完全理解，椭圆齿轮的齿的分度原理
希望有高手可以指教，或者是最近在研究的朋友，我们可以一起来探讨，或者可以加我QQ113381376 本人是机械手表厂机修车间的

48824305 · 发表于 2010-9-20 13:29

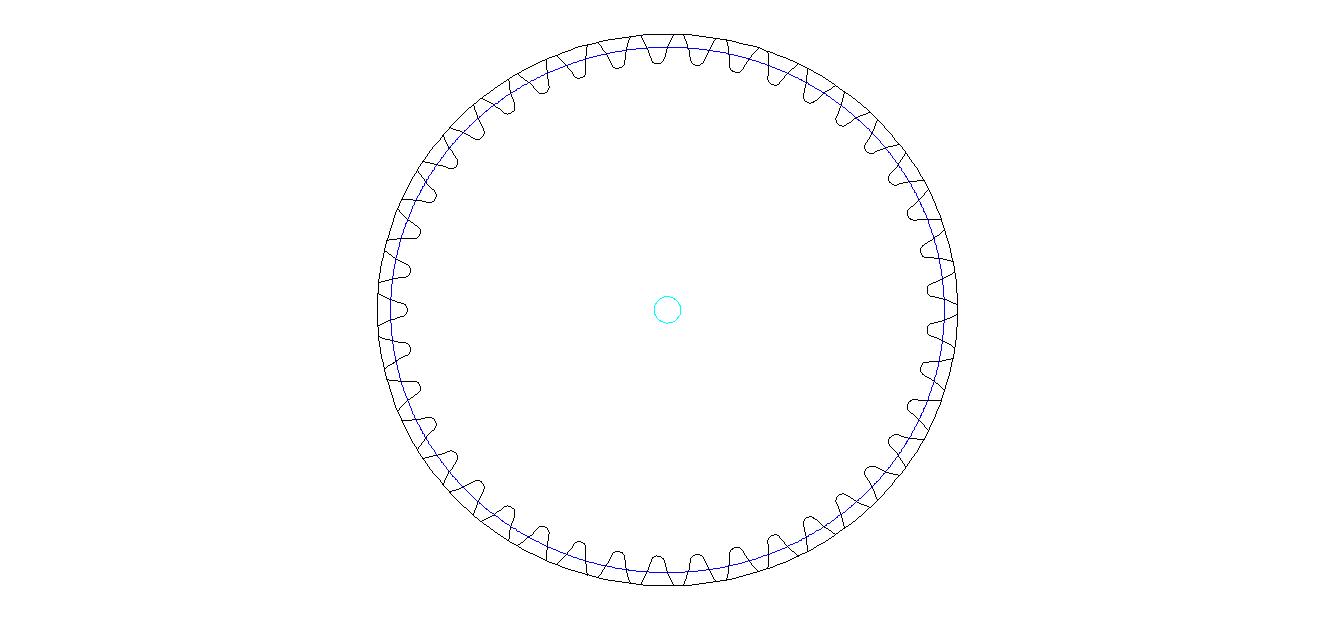

你需要的椭圆齿轮

ice.teng · 发表于 2010-9-22 19:48

不好意思这两天中秋我没上网。。。。楼上的朋友，我画不出来，是否可以加下QQ我求教下您几个问题？

zhangaisheng · 发表于 2011-1-2 09:34

本帖最后由 zhangaisheng 于 2012-3-13 14:19 编辑

朋友,您的椭圆齿轮是否做好,最近我用autocad作了一个椭圆齿轮,有兴趣和我联系QQ1449775955。我用的是齿轮加工中常规方法，比较麻烦，不是用软件画的，希望得到画非圆齿轮的请不要找我。

charlie_hsl · 发表于 2011-1-4 22:40

48824305 发表于 2010-9-20 13:29

登录/注册后可看大图

你需要的椭圆齿轮

你画的图纸怎么没标出方向啊，用户使用时容易出错的

幻幻人 · 发表于 2011-5-5 19:56

好好！！

ythfy · 发表于 2011-5-5 20:27

椭圆齿轮,没有见过实物，更别说CAD绘图，怎么做出来的?

charlie_hsl · 发表于 2011-5-6 11:39

本帖最后由 charlie_hsl 于 2011-5-22 13:18 编辑

可以联系我，QQ358006033
charlie_heshilin@163.com

bzlmxqg · 发表于 2011-6-1 19:04

您好：我厂可根据用户的要求，设计生产各种椭圆齿轮等，电话：0316-7211627

bzlmxqg · 发表于 2011-6-1 19:07

您好：我厂可根据用户的要求，设计生产各种椭圆齿轮等，电话：0316-7211627 13784796616
