关于齿轮编程

hainanyouzhi

各位，有没有参与过齿轮编程的，做齿轮做了这么久，一直想开发一个齿轮程序，但不知用什么来编译？ C语言，VB还是什么？要求：1.程序能够准确计算几个参数；
         2.程序能够绘制出二维啮合情况图和三维。
         3.程序界面简单。

不要说Excell，这个编译也出不了二维拟合线和三维，且这个我编译过。

MyFunction

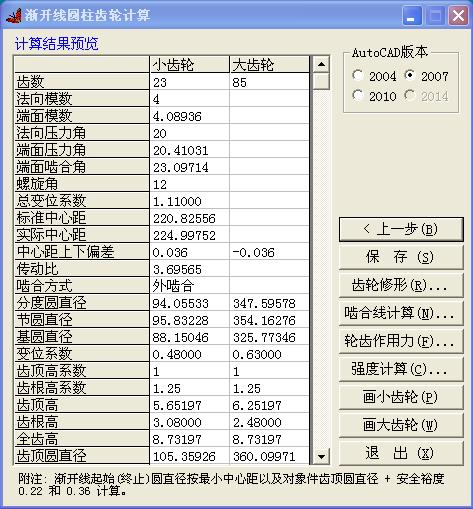

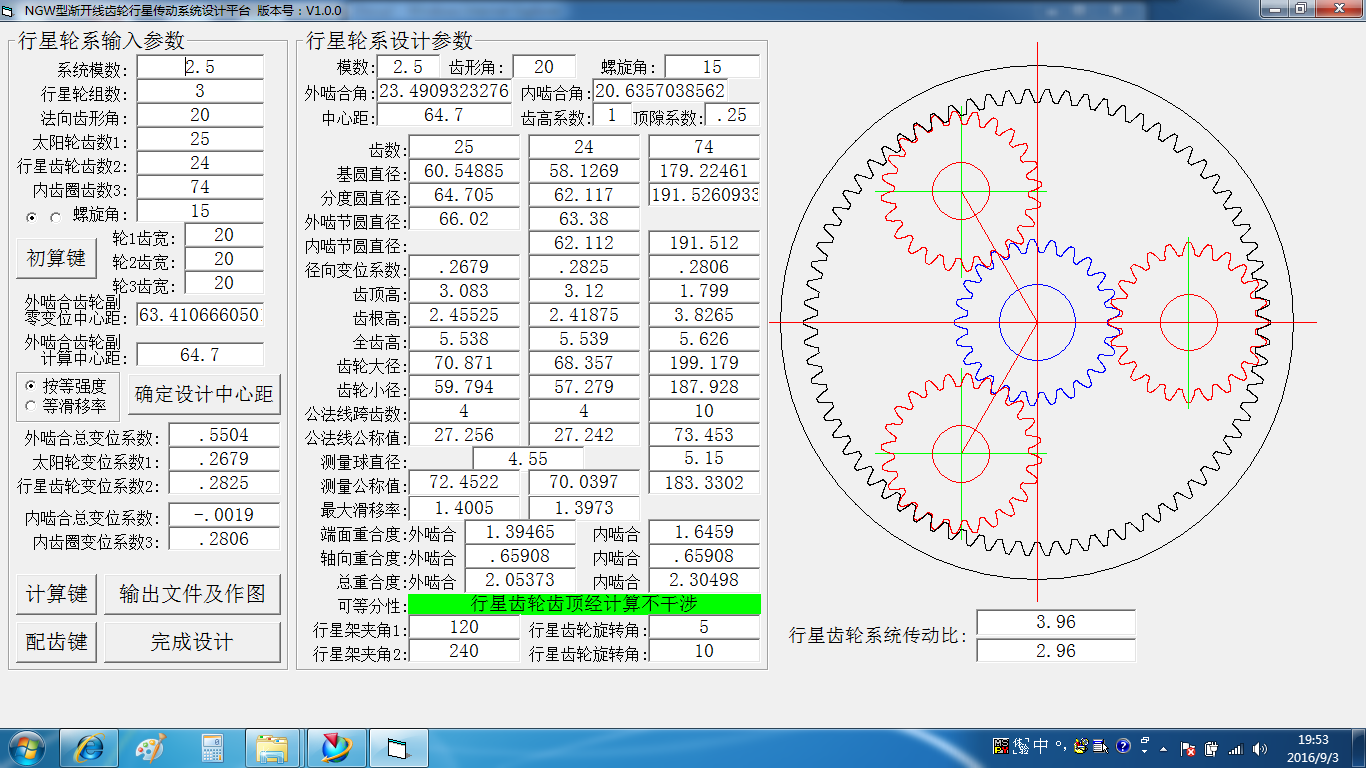

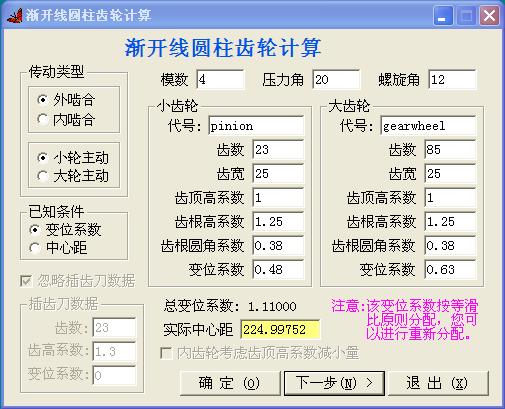

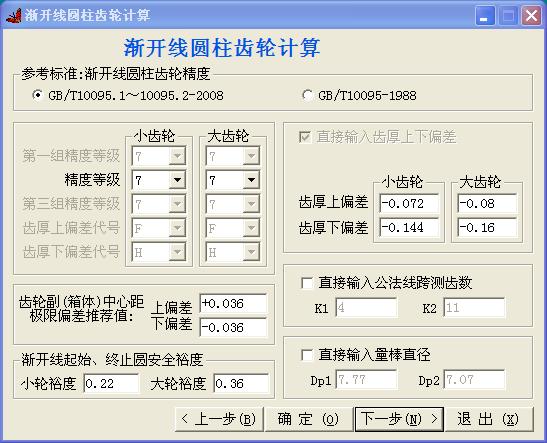

我的是用VB6.0编的，能画二维，三维还不知道怎么搞。

hainanyouzhi

怎么就一个专家发言呢？
二维/三维很重要的，尤其是一些特殊齿轮，就是想慢慢完善，但是不能由于编程软件给限制了后期完善。

hyfjy

fuguangyi

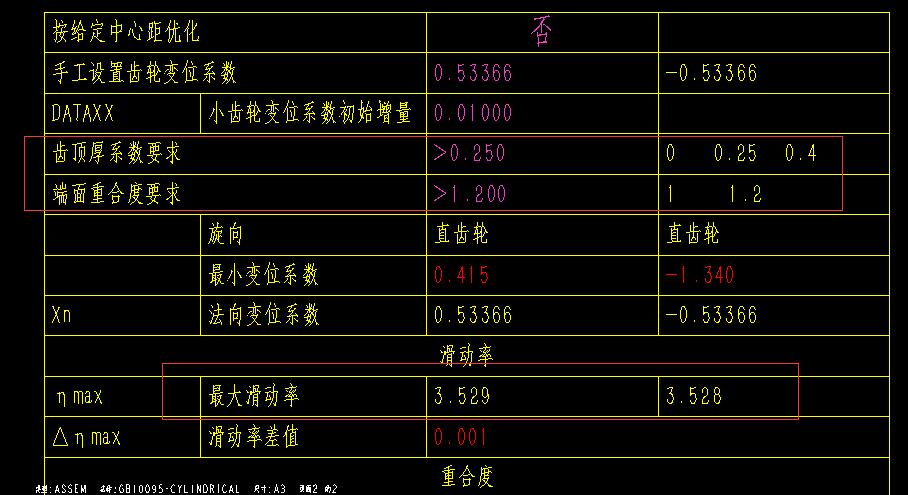

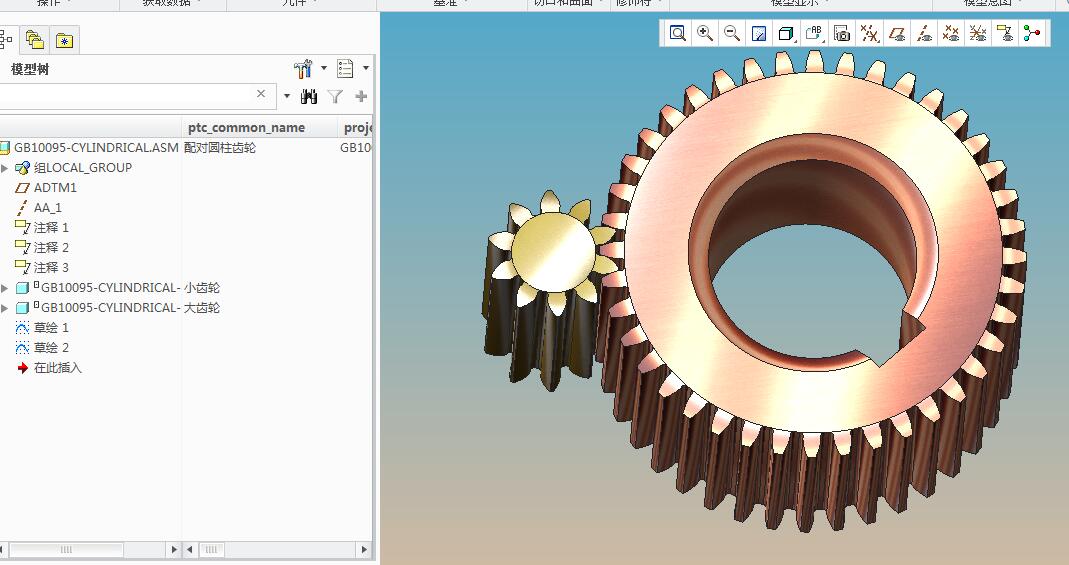

我用的是creo关系式编制的圆柱齿轮设计：
1、带有按滑动率相等原则优化设计；
2、自动创建3D和关联的2d的工程图；

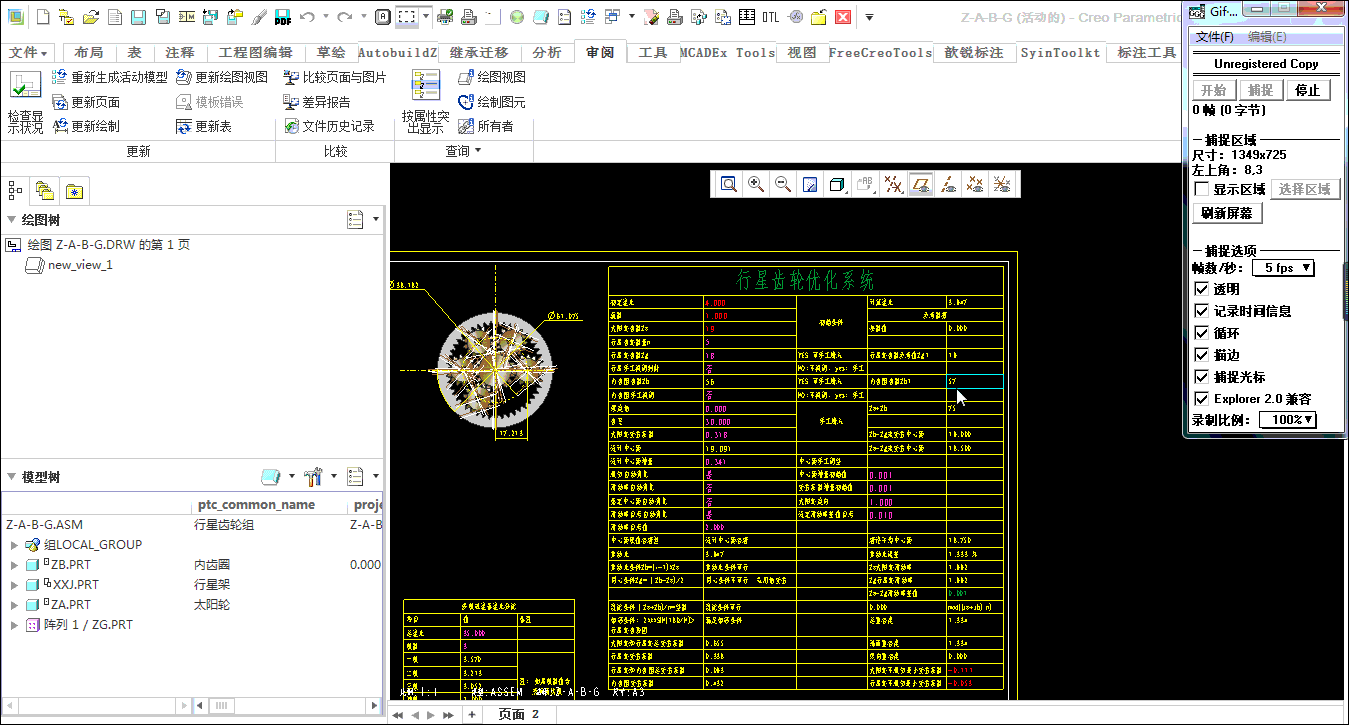

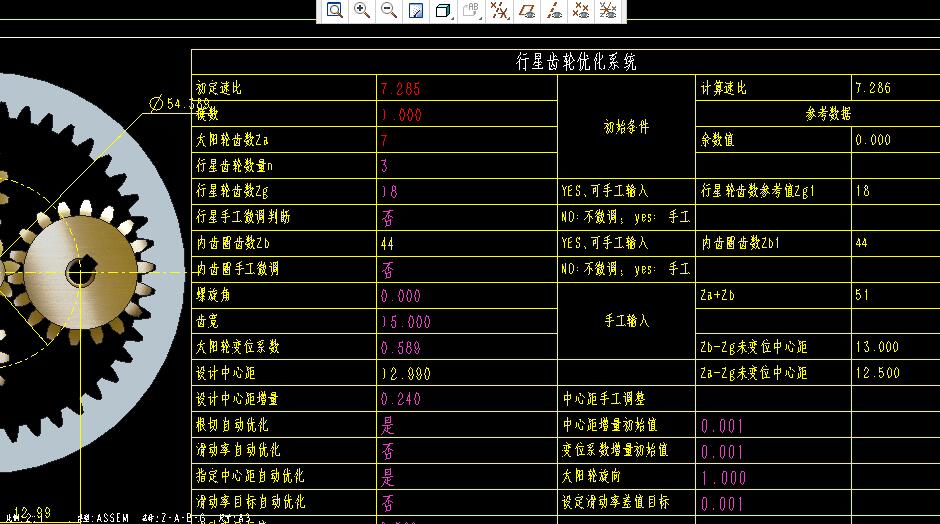

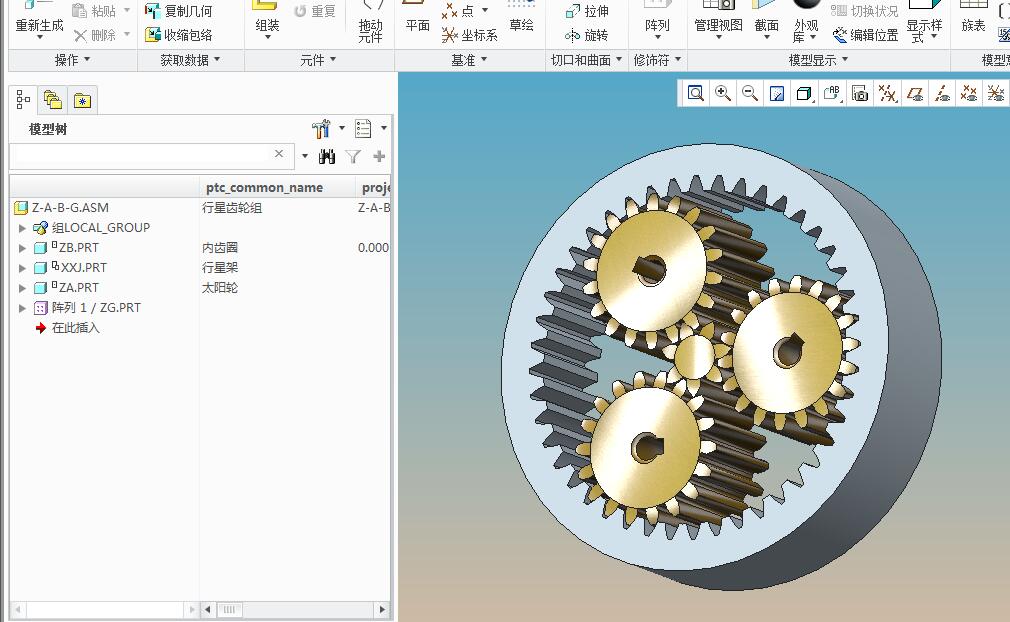

当然也有用creo关系式做的行星齿轮组优化设计：

zml0929

都是高手啊，学习

xjh1986818

厉害，有考虑齿向修形的三维建模吗？

刀疤五

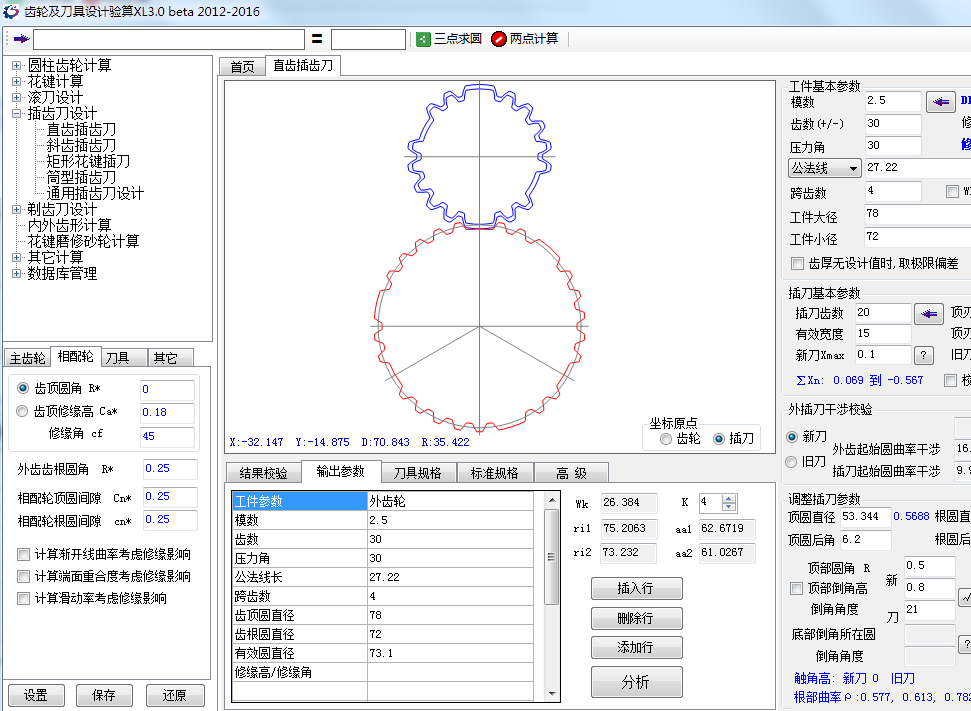

【齿轮及刀具设计验算XL3】用VB写的.基本符合楼主的要求
1.程序能够准确计算几个参数.回复:能计算无数个参数.
2.程序能够绘制出二维啮合情况图和三维。回复:能绘绘制出二维啮合图,且能平移,旋转,缩放,但不能出三维.
3.程序界面简单.回复:界面简洁,使用方便,功能强大.

wanwusangzhi

都是高手呀

yiyiyicz

画齿轮：对于变型设计，是必须要解决的
绘制齿轮，
分齿轮结构和齿廓，已经特别的要求。齿轮结构利用3DCAD软件，用特征+族的方法；齿廓就要点数学功夫了。因为是变型设计，所以齿轮要求自动生成，也就是不要再去用手工修改
绘制齿廓
现在齿轮传动有些非常变态的齿轮（这里只涉及圆柱直齿轮），比如4个齿的齿轮--齿根过渡曲线的旋轮线的发生点跑到了滚动直线之外（正常的发生点在圆心与直线之间）。多谢这里一位版主提示，我只是在图片上见过。这意思就是说精确绘制齿廓很麻烦，当然，不涉及那些变态齿轮好点。
为了简单，不讨论变态齿轮，只考虑圆柱直齿轮。而圆柱直齿轮用范成法加工正常情况有两种类型刀具：齿条型刀具--滚齿刀；齿轮型刀具--揷齿刀。由于要精确的齿廓曲线，所以最好分两个系统计算齿廓。
当然，编程中如果用面向对象的方法，很多算法做成函数、模块，可以任意调用
我是用法线法建立数学分析公式，下面两种方法的求解过程大体一致（这也为用面向对象提供了方便）
所谓的曲线就是一系列点集的坐标。我们要做的就是求出这个点集
1）建立一般的曲线方程（就是坐标变换）
2）将渐开线公式代入曲线的一般方程，得到渐开线曲线坐标集
3）将刀具圆角（尖角）的函数式代入一般方程，得到过渡曲线的坐标集
齿条型刀具
坐标系是一个固定坐标系，一个平移坐标系（与刀具联系），一个转动坐标系（与齿坯联系）。这个很容易
渐开线
在与刀具联系的坐标系里，建立直角坐标方程
这个渐开线方程是刀具的，它是通过在啮合点转换成为齿坯的渐开线齿廓曲线。这个转换关系的数学描述就是利用的法线法（三角函数+渐开线线段等于直线的关系）
把这个刀具上的渐开线方程，代入一般的曲线方程（就是坐标转换），得到齿坯的渐开线曲线。
这个齿坯的渐开线曲线，没有区间。所以我们还需要两个区间点
一个区间点就是渐开线与顶圆的交点，这个容易做到
另一个区间点，就需要讨论了。
按照齿数大小，确定齿根圆是在基圆内还是基圆外，来求另一个区间点。
以上同样适合变位齿轮
过渡曲线
在与刀具联系的坐标系中，建立刀具过渡圆角的坐标方程。注意，虽然把它叫做圆角，但可以是尖角、椭圆等
先要理清概念，所谓旋轮线是指圆角中心画出的曲线，而齿轮齿根的过渡曲线是旋轮线的等距线。一般用滚齿刀切制的过渡曲线是延伸渐开线，这时旋轮线的发生点在直线与圆心之间。只有那种变态的齿轮才会出现发生点在直线之外。好在一般不会用到这样的齿轮
齿轮型刀具
