齿轮K形图怎么看

吴雨阳 · 发表于 2016-8-26 17:08

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

那位高手能教教我怎么看齿轮的K形图啊！

niuershiye · 发表于 2016-8-26 19:04

yansijie · 发表于 2016-10-9 09:21

niuershiye 发表于 2016-8-26 19:04

牛爷，这个标准可否分享一下啊？

mayawang · 发表于 2016-12-6 14:59

请见附件

齿形和齿向修形(K形图).pdf (292.53 KB, 下载次数: 443)

freefreemen · 发表于 2016-12-6 20:32

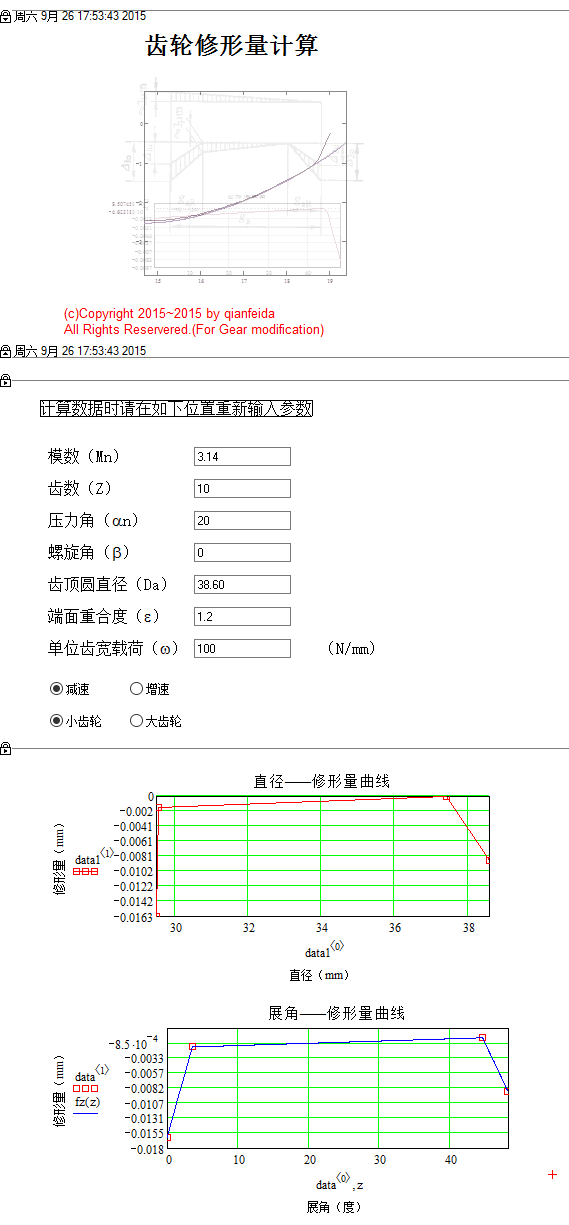

简易算法

yansijie · 发表于 2016-12-6 22:00

mayawang 发表于 2016-12-6 14:59
请见附件

请问一下，这是什么标准上的？

liuguangro73031 · 发表于 2016-12-7 08:03

牛人，不错

mayawang · 发表于 2016-12-7 09:25

yansijie 发表于 2016-12-6 22:00
请问一下，这是什么标准上的？

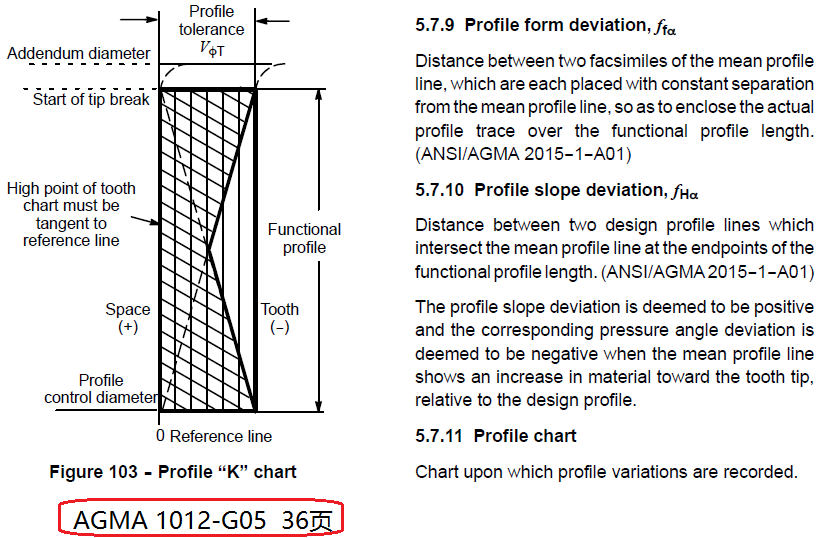

AGMA2000-A88附录C，尽管很多公司都有自己的齿廓和齿向的判断图表，但是AGMA 2000-A88的K形图计量方法被认为是整个行业的标准。

所谓K形图，既是齿轮的齿形的波动必须在图纸要求所规定一个两包容线区域范围内，由于包容线的形状像K，所以称其为K形图。
Ｋ形图除通常的齿形检查外，对于确定和控制根切（如果出现的话）和齿形修正（例如齿顶和齿根修缘）都是非常有价值的。

mayawang · 发表于 2016-12-7 09:26

freefreemen 发表于 2016-12-6 20:32
简易算法

把算法放出来啊

mrmrw · 发表于 2016-12-7 12:12

K型图说白了就是一个齿廓类偏差的公差带，在不同的位置给出不同的公差。
