关于基圆与齿根圆之间的连接线

jdld · 发表于 2016-8-23 07:46

hwhcj 发表于 2016-8-22 20:55
搞了好久也没有搞定，过渡曲线

可以交流一下

pauleta · 发表于 2016-8-23 10:06

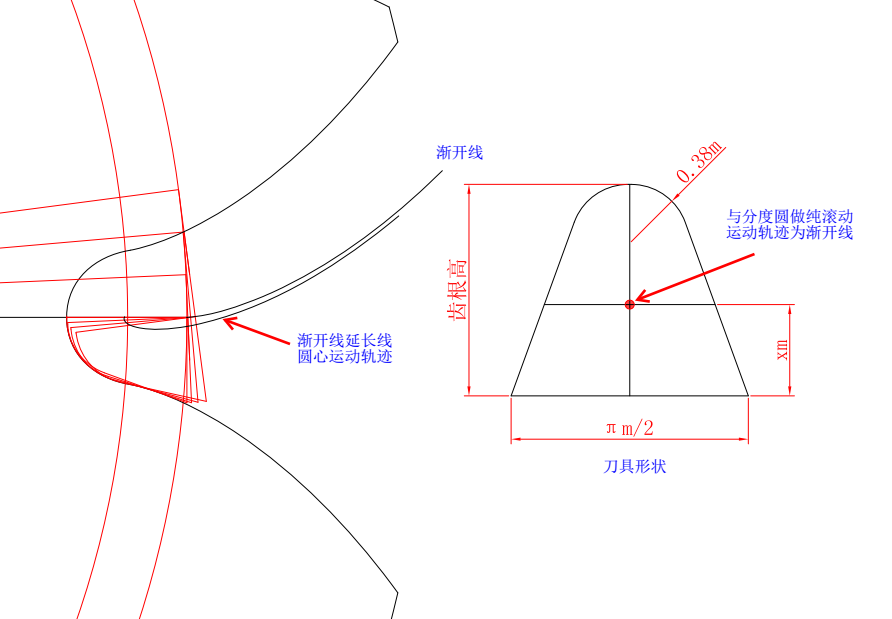

过渡曲线的大体成形原理，当然刀具外形不同过渡曲线也不相同

zbq2334 · 发表于 2016-8-23 11:26

12楼没考虑压力角，0.38m是20°时的全圆弧，有双圆弧和单圆弧之分；没考虑螺旋角，当斜齿轮时刀尖是椭圆弧，有双圆弧和单圆弧之分，过渡曲线是椭圆弧的包络；没考虑齿厚，齿厚并不是均匀分配的。

zbq2334 · 发表于 2016-8-23 14:54

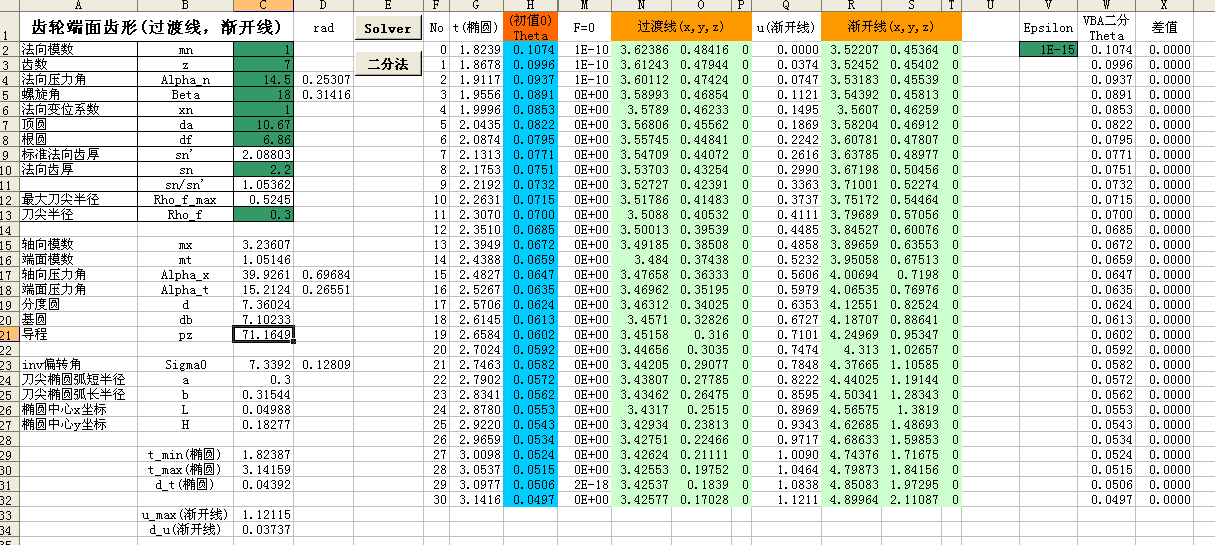

用excel将6楼式子进行计算，不就能算出椭圆弧包络的过渡线了吗！
一对啮合齿轮在分度圆切向进行齿厚分配是设计中常用手段，即齿轮1齿厚增加，齿轮2齿厚相应减小，或反之。

zbq2334 · 发表于 2016-8-23 15:38

用6楼我的式子做个例子：mn=1,z=1,alf n=14.5°,beta=18°,xn=1,da=10.67,df=6.86,sn=2.2,刀尖半径=0.3

zbq2334 · 发表于 2016-8-23 15:39

接着……

zbq2334 · 发表于 2016-8-23 15:42

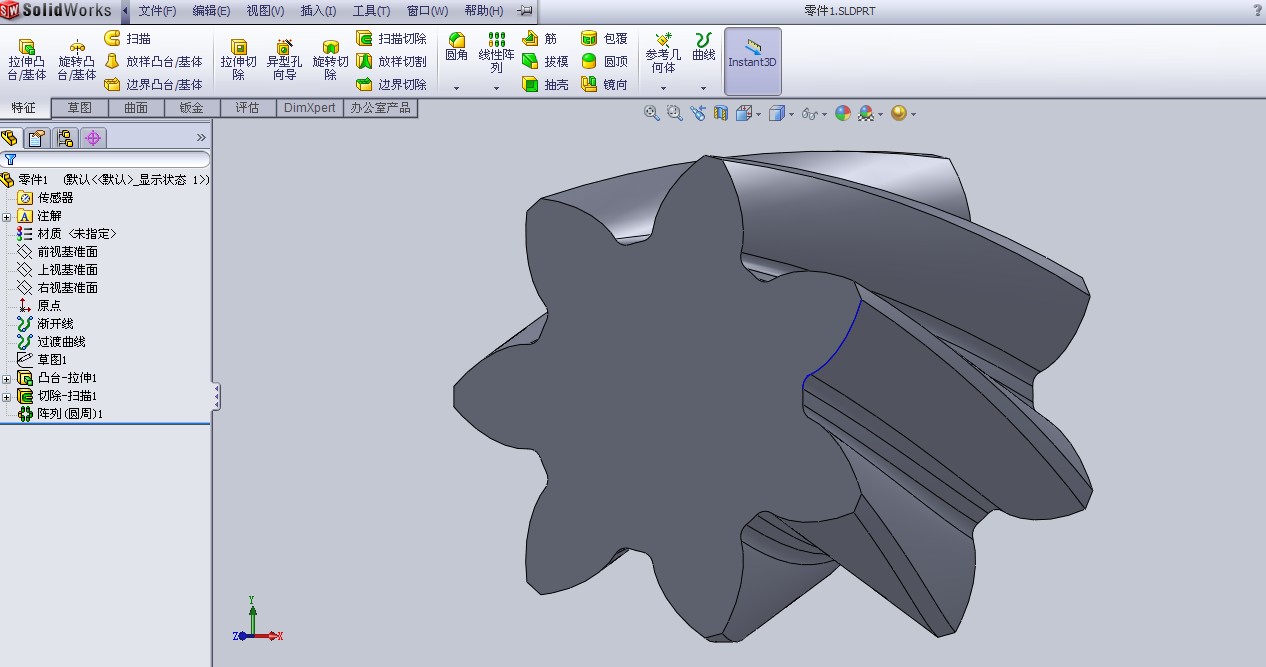

sw三维图

零件1.rar (737.1 KB, 下载次数: 14)

zbq2334 · 发表于 2016-8-24 09:41

15楼中z=1是我打字错了应该z=7,即7齿，特纠正。
另外，dFf也可用6楼式子算出，即交点处的直径。

hwhcj · 发表于 2016-8-24 19:32

起测点如何确定？计算公式

hwhcj · 发表于 2016-8-24 19:34

滚刀根部的曲线，要用迭代计算，难
