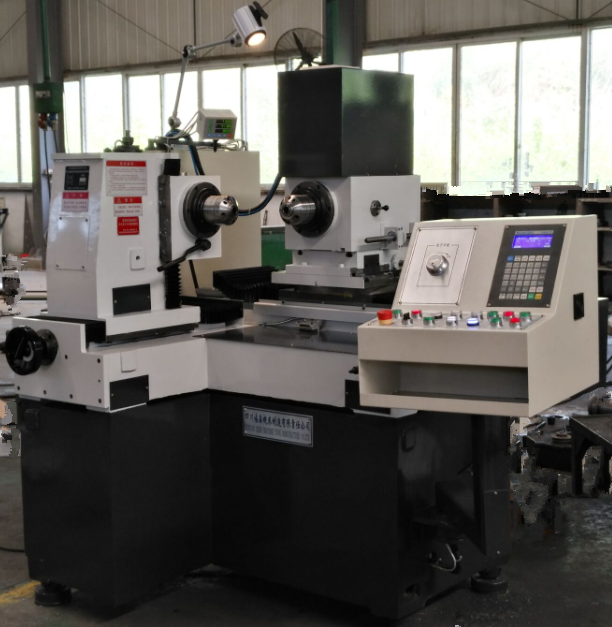

YBKW9515数控万能滚动检查机基本参数

苦丁茶110

机床的主要技术参数

序号	技  术  参  数
一	最大工件直径（10：1） 最大工件直径（1：1）		150mm 100mm
二	主 动 主 轴	锥孔轴线至从动主轴端面的距离	50-150mm
		锥孔大端直径×深度	φ60×70mm
		锥度	1:10
		通孔直径	φ29mm
		转速（变频无级调速）	0~1000r/min
		与从动主轴锥孔轴线相交角	90°~120°
三	从 动 主 轴	锥孔轴线至从动主轴端面的距离	95- 250mm
		锥孔大端直径×深度	φ60×70mm
		锥度	1:10
		通孔直径	φ29mm
		轴线垂直偏置量	±30mm
		最大制动力矩	5NM
四	电机总容量		4.2KW
	主电机Y100L-6		1.5KW
	液压电机2HP		1.5KW
	进给电机110ST-M06020LFB		1.2KW
五	机床外形尺寸（长×高×宽）		1300×1200×900mm
	机床重量（约）		1700Kg
