求助dFf的计算方法

zhg6032 · 发表于 2016-7-21 09:32

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

大家好，请问dFf(Root form diameter)怎么计算，有相关的公式或者标准吗，特别是内啮合的，谢谢啦！

luomo226 · 发表于 2016-7-21 10:14

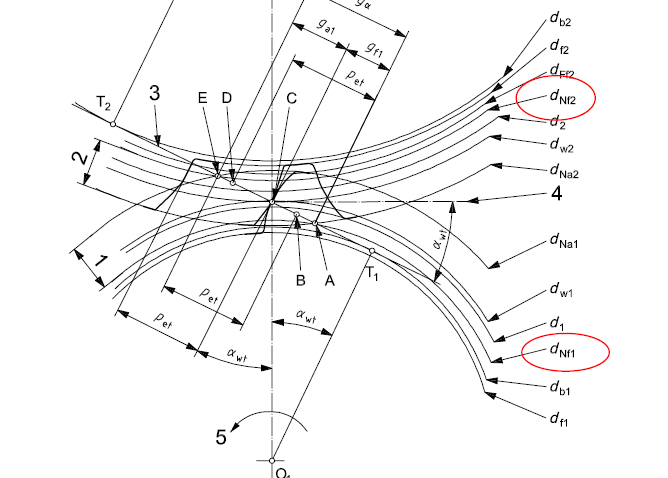

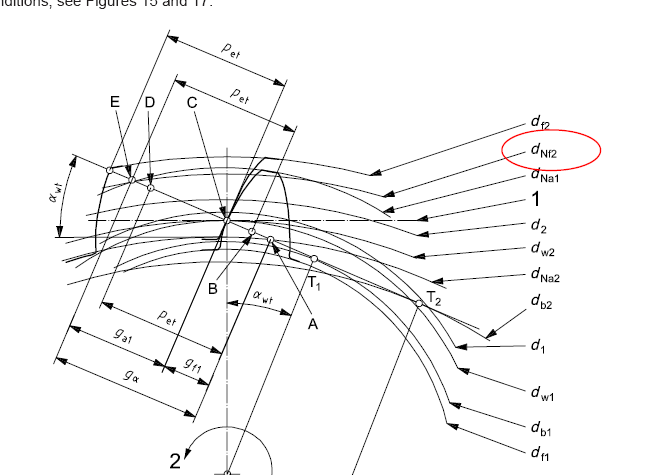

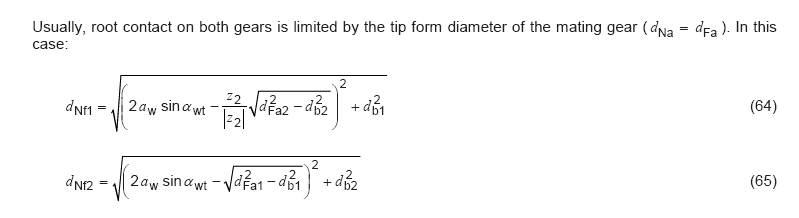

dNF是根据与配对齿轮的啮合的极限位置计算得出的，这个按照啮合线的特性解几何方程计算即可。

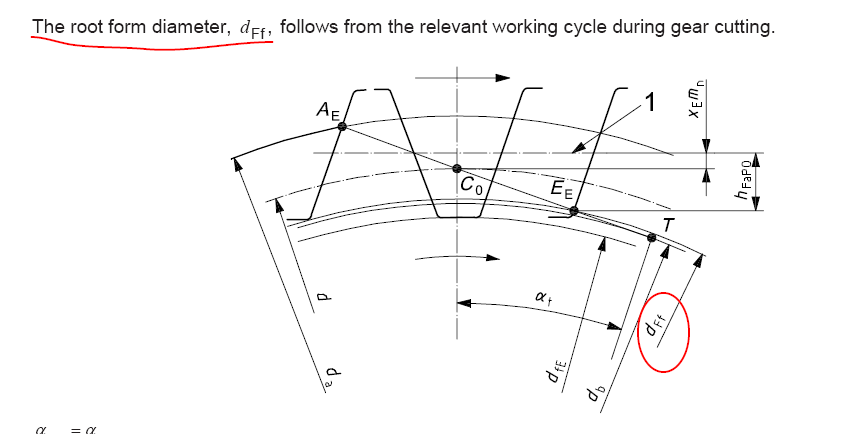

dFf是根据加工齿轮所选用的刀具的尺寸及加工原理得出的，选用不同的加工方式，如插齿和拉齿就会得到完全不同的加工结果，计算方式也不一样。
后者计过程没有特定的方式。
可参见：ISO21771……

hyfjy · 发表于 2016-7-21 18:12

真晕，我都听不懂啊。能科普一下么，什么叫DFF？或者叫DNF？

hyfjy · 发表于 2016-7-21 18:15

查了一下，
西马克公司渗碳淬火齿轮件齿轮参数表中有dNf和dFf两个参数
不知道这两个参数和我们常说的渐开线起始点直径有何区别
请详解
dFf:FORM DIAMETER OF DEDENDUM
dNf:DIAMETER UTILIZABLE

dNf中国的最低捏合点直径
dFf中国的成型圆直径

为何非要把一个普通的术语改变成外国的简化名称呢？

luomo226 · 发表于 2016-7-21 21:07

hyfjy 发表于 2016-7-21 18:15
查了一下，
西马克公司渗碳淬火齿轮件齿轮参数表中有dNf和dFf两个参数
不知道这两个参数和我们常说的渐开 ...

并没有刻意用引到老外的东西上去，只不过也只有在这份标准中对此描述比较详细。
dNf： start of active profile diameter (SAP diameter, active root diameter) ,也就是我们说的渐开线起始圆直径，根据配对齿轮齿顶圆直径计算得出；
dFf： root form diameter 也就是渐开线成形起始点，实际加工出的齿形起始圆直径。

起始叫什么无所谓，起个统一的名字便于沟通，理解这两个尺寸到底是什么，知道是怎么计算的，就可以了……

zhg6032 · 发表于 2016-7-22 08:03

谢谢,@luomo226!

zhg6032 · 发表于 2016-7-22 08:05

根据ISO21771-2007，计算得到的齿根最大滑动率是负数是怎么回事？@luomo226!

freak · 发表于 2016-7-22 15:46

hyfjy 发表于 2016-7-21 18:12
真晕，我都听不懂啊。能科普一下么，什么叫DFF？或者叫DNF？

dFf是被加工齿轮齿廓上由刀具实际加工出来的渐开线起始圆直径
dNf（有效渐开线起始点直径）是一对齿轮副啮合时实际上参与啮合的渐开线起始圆直径，

freak · 发表于 2016-7-22 15:51

zhg6032 发表于 2016-7-22 08:05
根据ISO21771-2007，计算得到的齿根最大滑动率是负数是怎么回事？@luomo226!

齿根滑动率本来就是负数，齿顶滑动率是正数，正负表示方向的差异

hyfjy · 发表于 2016-7-22 18:33

freak 发表于 2016-7-22 15:51
齿根滑动率本来就是负数，齿顶滑动率是正数，正负表示方向的差异

这种论述倒真的是第一次听说，新奇，实际上就是与现有的结论完全不一样的新东西，有证明过么？
作为“滑动率”，是一个无量纲的正值，出现计算负值是因为一个齿轮的齿顶入侵到另一个齿轮的基圆内要参与啮合产生的，在基圆以外的地方啮合，在计算上都不会产生负值的。
