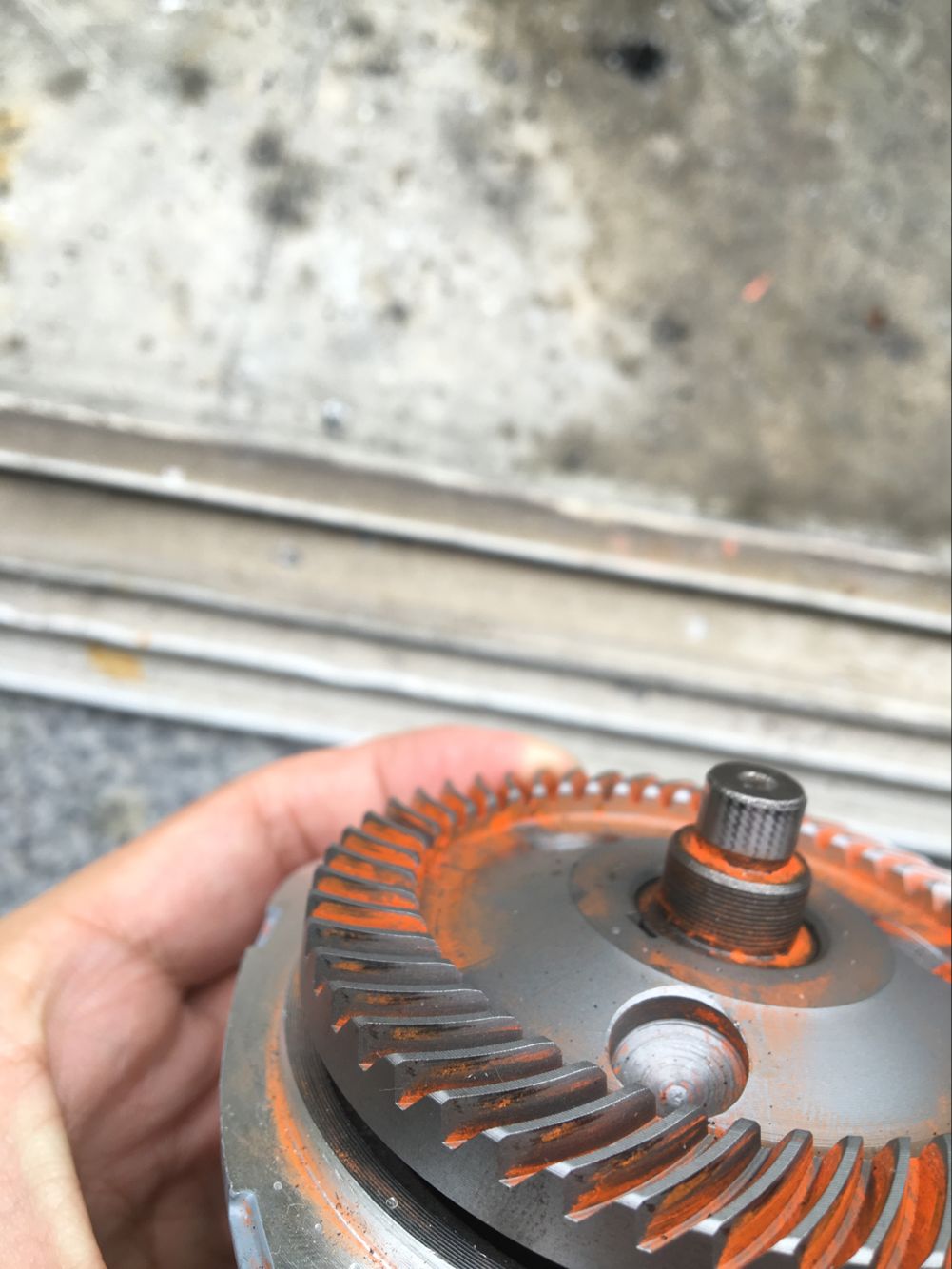

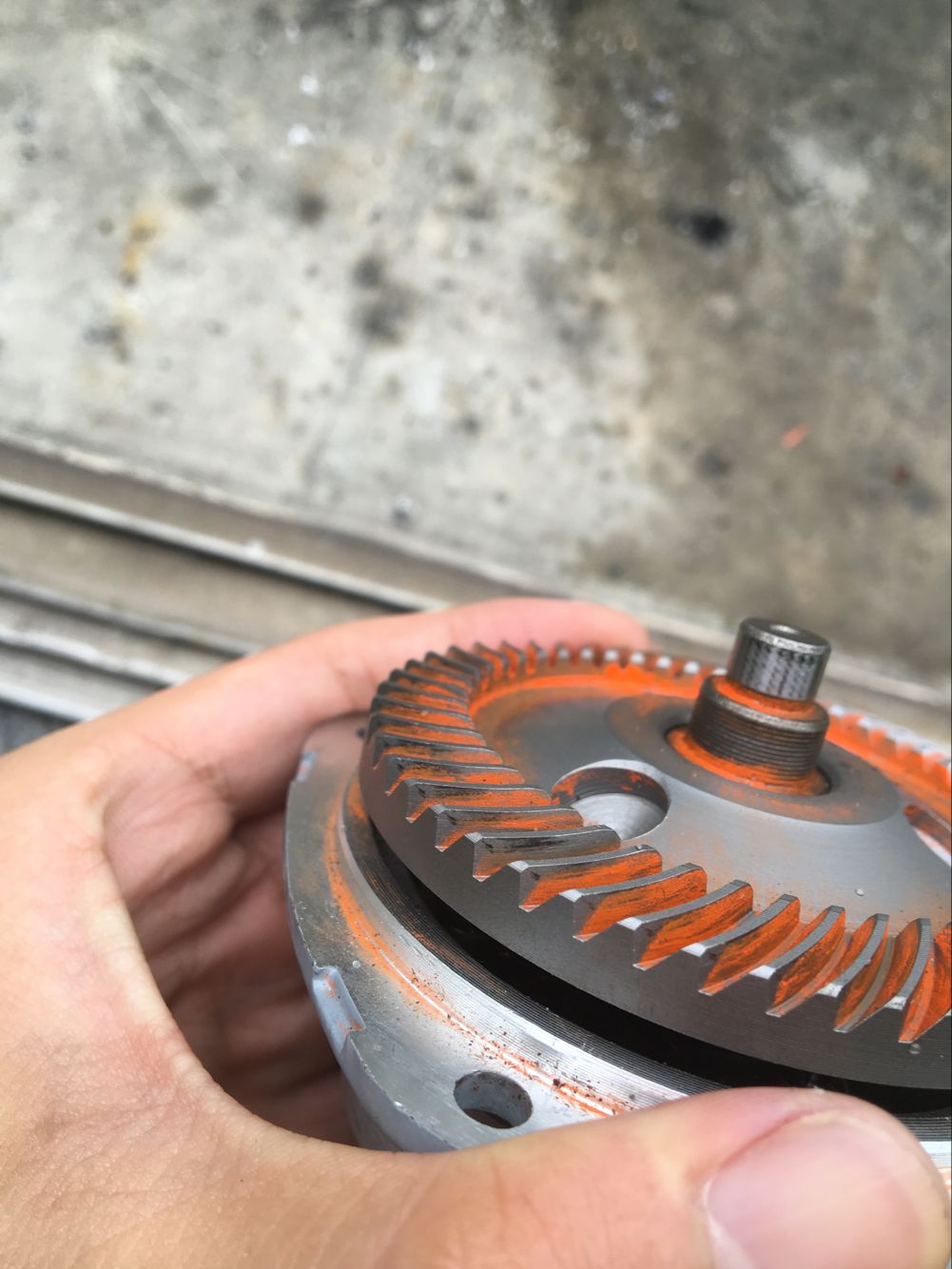

大神帮我看一下这个接触斑点是否正常

zn34939046 · 发表于 2016-7-13 09:58

您需要登录才可以下载或查看，没有账号？注册

x

RT

师旅团营连 · 发表于 2016-7-22 08:56

得跟你设计的contact pattern作对比吧？看照片的接触斑点是否跟设计相符

wentiduoduo · 发表于 2016-7-23 14:40

提示: 作者被禁止或删除内容自动屏蔽

wangqingbin · 发表于 2016-7-24 21:29

凸面靠齿顶，高度方向最多40%，影响噪声。太长，靠大端，不理想

zn34939046 · 发表于 2016-7-29 08:03

师旅团营连发表于 2016-7-22 08:56
得跟你设计的contact pattern作对比吧？看照片的接触斑点是否跟设计相符

好的谢谢~~

zn34939046 · 发表于 2016-7-29 08:04

wentiduoduo 发表于 2016-7-23 14:40
看图片不正常凸面偏大端跟齿顶

恩理想的啮合斑点应该是大小端有应该接触的吧这个齿轮会出现早期磨损

zn34939046 · 发表于 2016-7-29 08:07

wangqingbin 发表于 2016-7-24 21:29
凸面靠齿顶，高度方向最多40%，影响噪声。太长，靠大端，不理想

理想状态是大小端都需要有啮合斑点吗斑点高度是距离齿顶40%吗？

hyfjy · 发表于 2016-7-29 08:07

加大压力角，让接触的部位下齿的中间移动脱开齿顶。

zn34939046 · 发表于 2016-7-29 13:36

hyfjy 发表于 2016-7-29 08:07
加大压力角，让接触的部位下齿的中间移动脱开齿顶。

好的谢谢指教~~

lzy8869 · 发表于 2016-8-12 08:25

理想的接触斑点在中部偏小端，程椭圆形。你这种接触斑点可能需要修正压力角、滚比
