请教关于kisssys中轴齿位置关系的问题。

08011120 · 发表于 2016-7-11 13:56

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 08011120 于 2016-7-11 14:01 编辑

kisssys建模计算中，1、轴与轴的位置关系定义，例如定义轴A平行于轴B，定义数值时数值是轴A相对于轴B的位置关系还是相对于整个传动系的绝对坐标原点而言。2、另外在属性对话框中，单位向量的符号不可以变吗？为什么变完单位向量的符号用F5刷新后还是回到改变单位向量符号以前的状态。

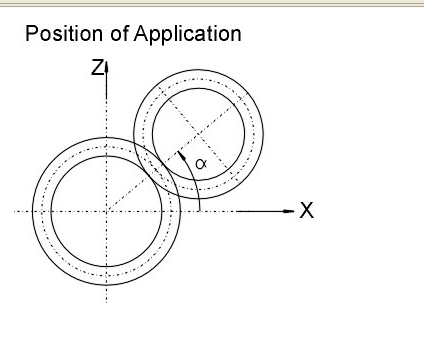

3、轴计算中，点齿轮件，这个角度定义是具体的哪个参数？
4、属性对话框中，angle定义是相对坐标还是传动系统原点绝对坐标？
新手菜鸟，每一个问题都敬请前辈大神不吝赐教。

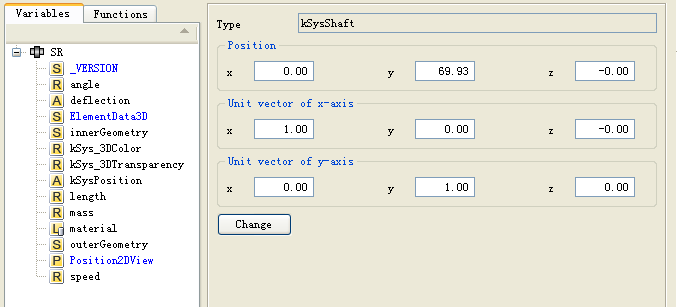

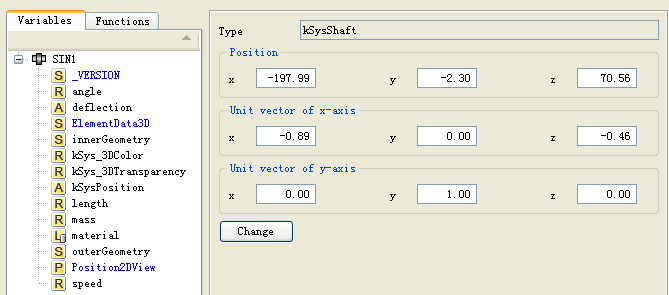

坐标定义

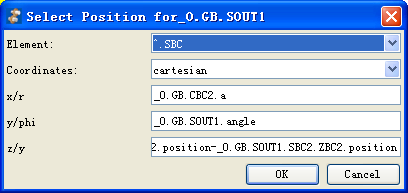

angle定义

fortune · 发表于 2016-7-18 14:49

本人菜鸟一名，以下回到仅供参考，不过还有问题向你请教。
1、轴与轴的位置关系定义是轴A相对于轴B的位置关系;
2、这个我也不明白；
3、轴计算中，在定义轴位置时更改y/phi就能更改齿轮的相对位置；
4、还没搞明白，齿轮位置更改了(比如说齿轮在45°方向啮合)，但是轴属性里的角度还是0.

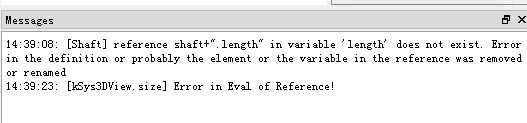

不知道你有没有遇到这种问题：

fortune · 发表于 2016-7-19 09:27

我已解决，kSys3Dview属性变量里size中reference出现错误，就没有错误了，模型也可以计算了。
