齿轮失效分析

sdjn_xxl · 发表于 2016-7-8 14:01

您需要登录才可以下载或查看，没有账号？注册

x

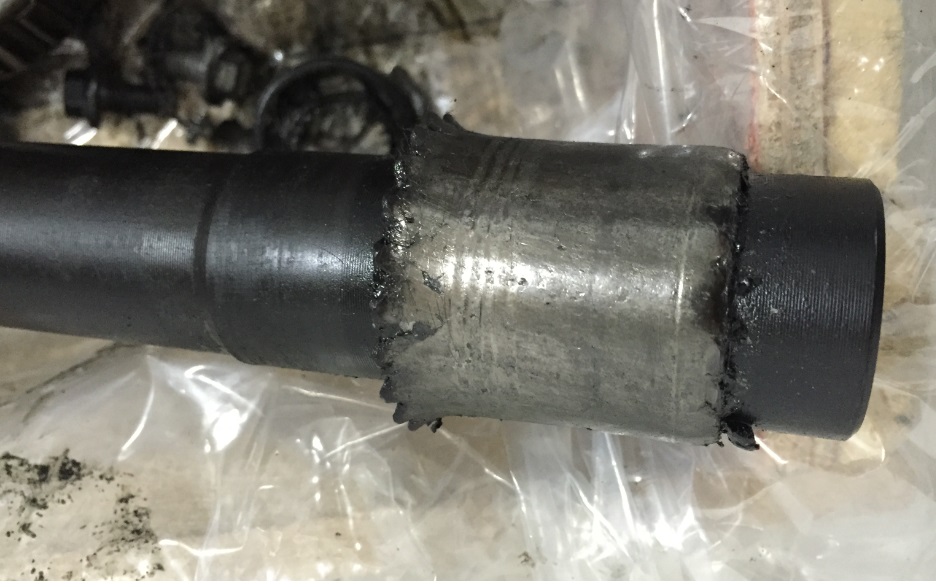

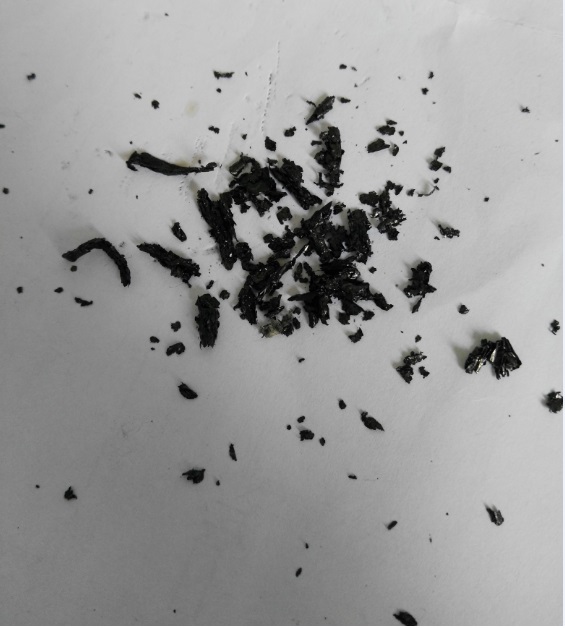

大家看一下这对齿轮损坏的的原因都有什么？这是中巴车轮边减速，磨光齿的是太阳轮轴，铁屑是从行星轮齿槽里挖出来的

hyfjy · 发表于 2016-7-8 18:22

从设计，材料，热处理，零件制造，安装，使用时的润滑，工作环境，保养等各方面去找原因吧，几乎没有一道是完善的。最后才会有这个结果。使用不当也是提前损坏的重要原因，超载运行，无润滑运行，小问题不问照样超载，等等。

鑫盛齿轮公司 · 发表于 2016-7-9 14:40

貌似行星轮齿底还是完整的，太阳轮整个齿都磨损完了，会不会是安装距有问题？还有就是行星轮处理的强度打与太阳轮

杨大侠 · 发表于 2016-7-9 15:05

应该是安装问题，两齿轮的配合间隙过大，造成传动时，太阳轮的轮齿中上部与行星轮的轮齿中部啮合，还有就是太阳轮的热处理硬度过软。。。。

sdjn_xxl · 发表于 2016-7-10 15:34

hyfjy 发表于 2016-7-8 18:22
从设计，材料，热处理，零件制造，安装，使用时的润滑，工作环境，保养等各方面去找原因吧，几乎没有一道是 ...

这个是台架实验做得，环境与保养得因素应该比较小，材料轴为19Crni5.行星轮20mncr5。到时太阳轮磨齿的粗糙度比较差，怀疑，因为粗糙度不良导致早期点蚀，后来慢慢打齿磨没了

sdjn_xxl · 发表于 2016-7-10 15:36

鑫盛齿轮公司发表于 2016-7-9 14:40
貌似行星轮齿底还是完整的，太阳轮整个齿都磨损完了，会不会是安装距有问题？还有就是行星轮处理的强度打与 ...

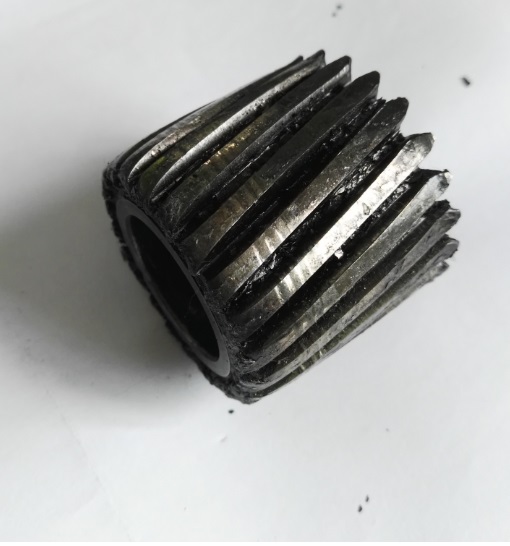

行星轮齿底有，齿顶像被碾压，因为每齿两侧都有从齿顶上方下来包住的铁皮

sdjn_xxl · 发表于 2016-7-10 15:37

杨大侠发表于 2016-7-9 15:05
应该是安装问题，两齿轮的配合间隙过大，造成传动时，太阳轮的轮齿中上部与行星轮的轮齿中部啮合，还有就是 ...

初期看齿轮接触区，安装距没问题。不知道运转过程中发生变化没

hyfjy · 发表于 2016-7-10 17:09

弱弱地问一句，台架试验是调好机台后无人置守的么，为何要打光了齿？无人台架试验？

sdjn_xxl · 发表于 2016-7-11 08:22

hyfjy 发表于 2016-7-10 17:09
弱弱地问一句，台架试验是调好机台后无人置守的么，为何要打光了齿？无人台架试验？

台架实验是在客户那做的，有人值守，都是些没什么经验的，对发生的一些异常也不能察觉，噪音、震动等等，只是定期的换换润滑油，调试实验参数什么的，要是定期拆开箱子看一下，也就好分析原因。现在都难分析最早失效的是齿轮还是轴承还有油封还是其他的

杨大侠 · 发表于 2016-7-11 15:42

sdjn_xxl 发表于 2016-7-10 15:37
初期看齿轮接触区，安装距没问题。不知道运转过程中发生变化没

运转过程中是否有过载，还有是否是严重缺油而干拉掉的？
