国外能不能做出1级精度标准齿轮

artifact

关于齿轮精度等级的认定，笔者认为不应依单项指标认定，应该至少是单个齿距偏差fpt、齿距累积总偏差Fp、齿廓总偏差Fa、螺旋线总偏差Fb和径向跳动Fr五项指标作为标准齿轮精度等级的划分依据(标准齿轮鉴定规程JJG 1008-2006)。也就是说五项指标的最低指标为该标准齿轮的精度等级。例如，某一标准齿轮单个齿距偏差为1级、累计差为1级、齿廓总偏差为1级、螺旋线总偏差为2级、径跳为3级，那么该齿轮也只能说是3级精度齿轮。资料显示或厂家宣传往往指单项或某些项可达到1级精度，但全面达到1级精度的标准齿轮的资料或实体标准器未查阅到。讨论一下：国外能不能做出全面达到1级精度(DIN标和ISO标准皆可)的标准齿轮？

artifact

284618282 发表于 2016-6-29 08:05
老兄！！这个光说有什么用啊！要拿出来真凭实据，数据。。。。。谢谢！！！

我们研制的4007标准齿轮有世界顶级的权威测量机构德国PTB的测量报告。我手头还有我们研制的4003的第三方测试数据。是某厂新采购的克林贝尔格P40在刚校准完后售后工程师测量的，跟我们的测试数据比较接近。虽然P40不具备测量1级精度标准齿轮的能力，所以测试结果仅供参考。截止目前，我们已向中国计量科学研究院、中国计量测试技术研究院、辽宁省计量科学研究院、北京精密工程中心提供1级精度标准齿轮15件。算是小批量应用了吧。网上能搜到“我国具有自主知识产权的1级精度基准齿轮研制成功”，就是介绍我们的研究成果。本帖主要想了解一下国外最高精度标准齿轮的情况，至于超精密磨齿技术与测量技术我另外开贴讨论。

liuguangro73031

同意，现在有点不一致

artifact

跟企业交流时，老听有人说在同一精度等级上齿轮德国标准DIN 3962-1978标准比国家标准(GB/T 10095.1-2008)高一级或半级。笔者整理发现，此说法不够严谨。有些指标差不多，有些指标(径跳)DIN标比国标高一级，而有些指标(螺旋线偏差)DIN标比国标低一级。在齿距和齿廓偏差上，DIN标、国标和ISO标准差不多。另外新的齿轮国际标准ISO 1328-1：2013较之前的标准略显宽松，且取消0级和12级两个级别。

wangqingbin

做不了，关键是检测不了。2级以上是理想的。
检测项目中，精度按单项最低的评定

artifact

据我了解，国外最高精度的标准齿轮能做到2级。我国商品标准齿轮能做到3级，做2级有困难。大连理工大学高精度齿轮研究室掌握了1级精度标准齿轮的制造技术，能小批量研制1级精度标准齿轮。但国外的情况还有点模糊。

284618282

artifact 发表于 2016-6-28 21:14
据我了解，国外最高精度的标准齿轮能做到2级。我国商品标准齿轮能做到3级，做2级有困难。大连理工大学高精 ...

老兄！！这个光说有什么用啊！要拿出来真凭实据，数据。。。。。谢谢！！！

liangbo0317

做一批能挑出来，量产应该不现实。

artifact

284618282 发表于 2016-6-29 08:05
老兄！！这个光说有什么用啊！要拿出来真凭实据，数据。。。。。谢谢！！！

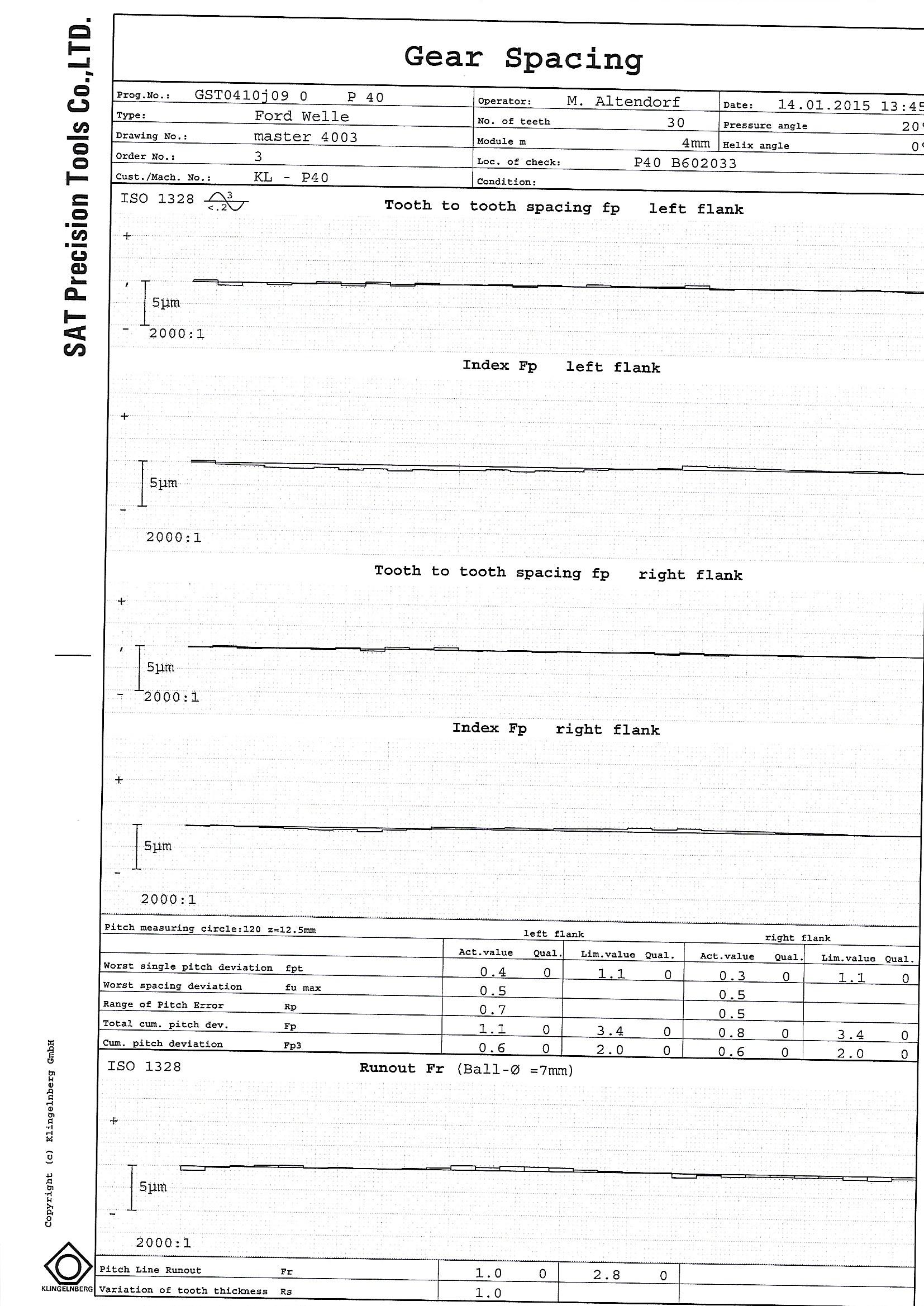

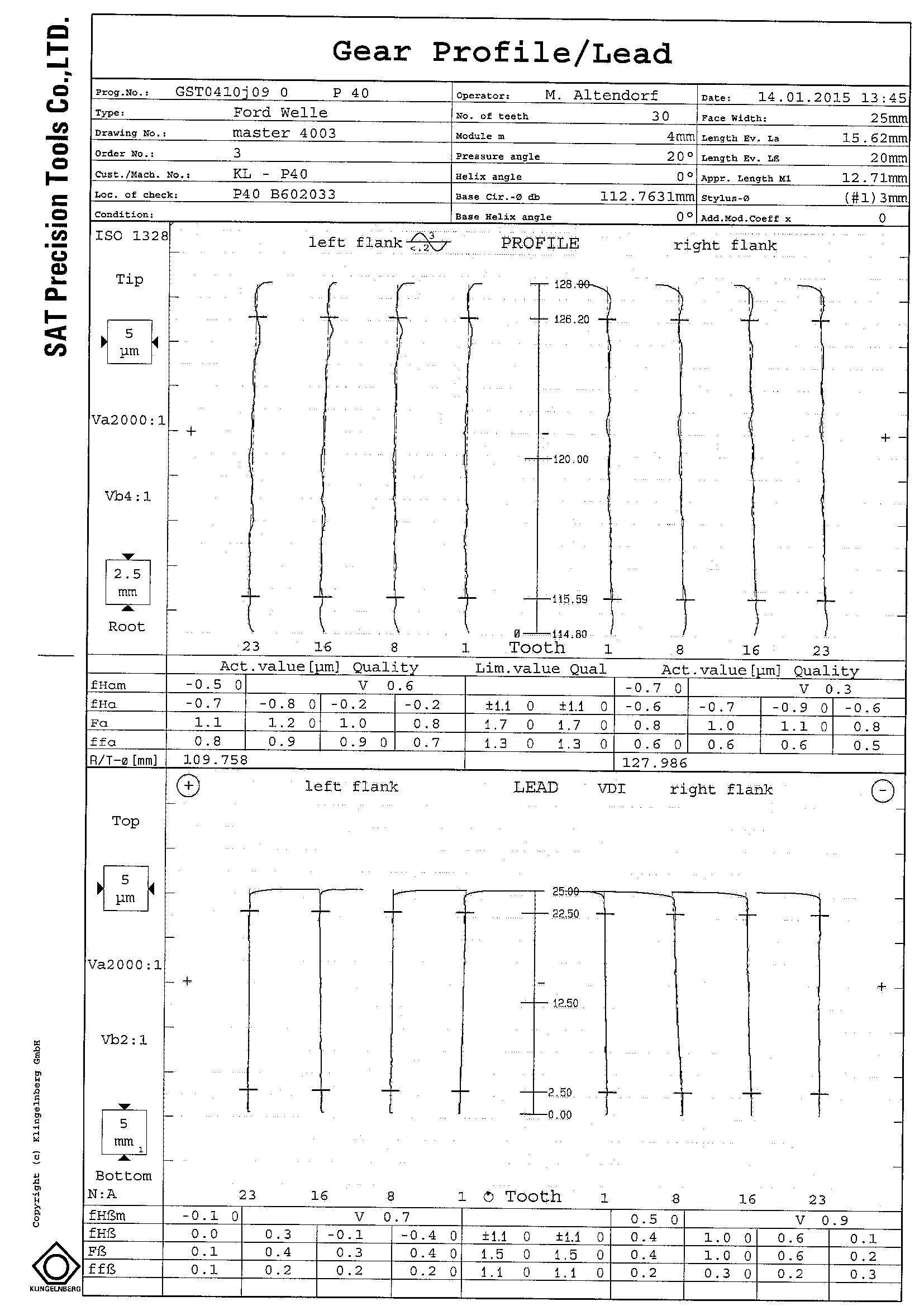

我们研制的4007标准齿轮有世界顶级的权威测量机构德国PTB的测量报告，测一个齿轮五六万呢。我手头还有我们研制的4003的第三方测试数据。是某厂新采购的克林贝尔格P40在刚校准完后售后工程师测量的，跟我们的测试数据比较接近。虽然P40不具备测量1级精度标准齿轮的能力，所以测试结果仅供参考。截止目前，我们已向中国计量科学研究院、中国计量测试技术研究院、辽宁省计量科学研究院、北京精密工程中心提供1级精度标准齿轮15件。算是小批量应用了吧。网上能搜到“我国具有自主知识产权的1级精度基准齿轮研制成功”，就是介绍我们的研究成果。发帖主要想了解一下国外的情况。

dxs666

“大连理工大学高精度齿轮研究室掌握了1级精度标准齿轮的制造技术，能小批量研制1级精度标准齿轮。”，真的能做到1级，拿什么设备检测呢？

artifact

dxs666 发表于 2016-6-29 12:11
“大连理工大学高精度齿轮研究室掌握了1级精度标准齿轮的制造技术，能小批量研制1级精度标准齿轮。”，真的 ...

实验室自己研制的单项指标检测装置。
