铜的蜗杆和树脂的斜齿轮的参数选择

jixiexuejian

大家好：
最近工作遇到一个有铜的蜗杆和树脂的斜齿轮啮合的产品，需要设计，但由于我本人对蜗轮蜗杆接触较少，遇到这个就更觉得无法下手了，希望各位能指点一下，该从哪方面入手？有几个简单参数已经测量出来了：

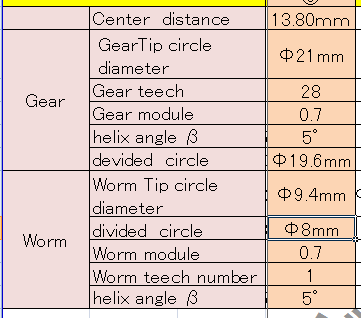

树脂的斜齿轮  齿数：28
                      模数：0.7
                     压力角：20°
                      导程角：5°左右

铜的蜗杆         Z1=1
                     模数：0.7
                     压力角：20°
                     导程角：5°左右
  还有就是变位系数是怎么确定的呀？上网一顿查，还是不能理解，35太难了

mrmrw

这套参数是蜗杆斜齿轮副的参数，不是蜗轮蜗杆的参数。
我验算了一下，属于标准啮合，变位系数都是0.
注意：法向模数 mn = 0.69734，参数表中给出是蜗杆的轴向模数mx = 0.7。
***************8

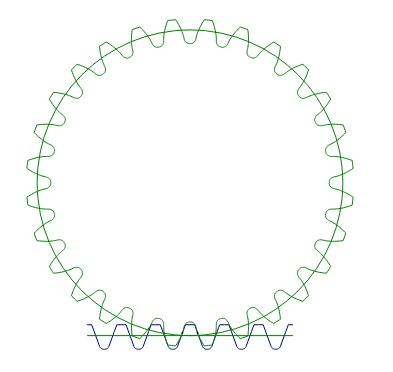

啮合图形如下：

jixiexuejian

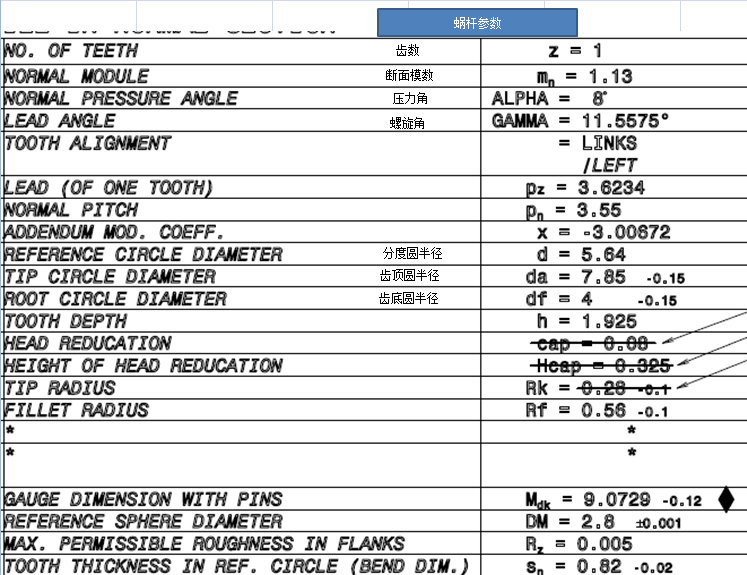

以下图片是我们公司德国人设计的斜齿轮和蜗杆的齿轮组，参数有一些和公式计算的结果不符合，有以下的几个问题请版主帮忙！
1：为什么斜齿轮的倾斜角度和螺杆的螺旋角度不同。
2：齿顶圆和齿底圆的计算公式是什么？
图片的齿顶圆不是按公式da=d+2m 计算的，齿底圆也不是按照df=d-2.5m:


mrmrw

jixiexuejian 发表于 2016-6-27 12:30
以下图片是我们公司德国人设计的斜齿轮和蜗杆的齿轮组，参数有一些和公式计算的结果不符合，有以下的几个问 ...

（1）如果你只是一个供应商，我建议您只需要验算单个齿轮就好了，因为这组数据中都是按单个齿轮参数给出来的。如果单个齿轮能验算正确，那就不要怀疑了，做到图纸规定的尺寸就好了。
（2）如果你想搞清楚原理，自己设计，那么本论坛中我已经发了几个帖子了，都有相关的资料解释。
       ① 基于MathCAD的交错轴斜齿轮副设计方法        https://www.gearbbs.com/forum.php?mod=viewthread&tid=262146&extra=
       ② 关于齿顶圆齿根圆的计算方法，不要看着手册就想当然的套公式计算，请参考我发的论文 《扩展齿廓的定义及其应用》一文。

cw118876

谢谢了   真的很好用啊

jixiexuejian

《扩展齿廓的定义及其应用》论文的地址在哪？怎么找不到呀？

mrmrw

jixiexuejian 发表于 2017-3-14 08:43
《扩展齿廓的定义及其应用》论文的地址在哪？怎么找不到呀？

论坛中都发了，我转到这边给你一篇，自己下载了！
扩展齿廓的定义及其应用S3.pdf (321.32 KB, 下载次数: 19)

2017-3-15 10:10 上传

点击文件名下载附件

myT9981

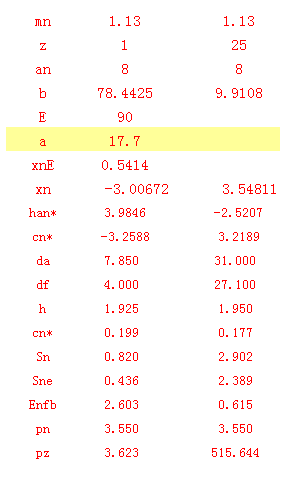

楼主在3楼贴出的参数，在设计上还是有些意思的。但万变还是不离其宗的。他是按照交错轴齿轮计算的，只是他把齿轮的齿厚有意减小一些， 把中心距也进行了减小。我猜测图纸中给定的中心距17.6112很可能是验收中心距。实际安装中心距是17.7。按照其基本参数计算的总变位系数等与其图纸都还是一致的，我把结果贴出来如下：

jixiexuejian

myT9981 发表于 2017-3-16 12:45
楼主在3楼贴出的参数，在设计上还是有些意思的。但万变还是不离其宗的。他是按照交错轴齿轮计算的，只是他 ...

谢谢你在我准备放弃的时候给我一线生机，想问一下，你的结果是通过软件计算的结果吗？什么软件，

靠笔头去算这样的结果 我已经放弃了，谢谢
