剃齿机轴交角误差调整

15679746420

比如齿形都是往一边偏的，怎么判断往那边扳，求教

Eaton

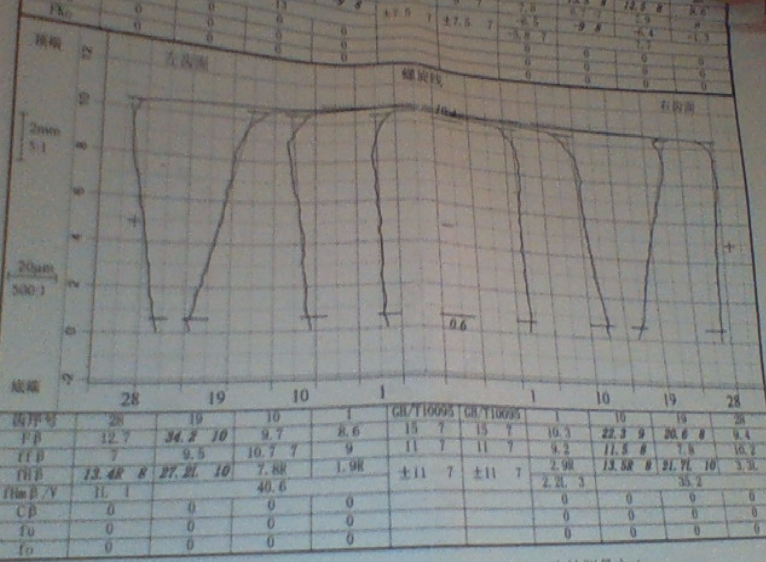

看照片检验报告是齿形，不是齿向，齿形是靠刀具保证的。

15679746420

Eaton 发表于 2016-6-20 07:55
看照片检验报告是齿形，不是齿向，齿形是靠刀具保证的。

对 是齿向 打错了，这个怎么调整呢，请问有方法吗

Eaton

15679746420 发表于 2016-6-21 17:59
对 是齿向 打错了，这个怎么调整呢，请问有方法吗

产生齿向变动量的原因，是齿胚精度不好，或者夹具的精度。
1，如齿轮是齿轮端面与内孔跳动超差
2，如轴齿轮是径向跳动超差
3，夹具精度在检查一下，端面跳动&径向跳动超差。
