圆柱齿轮M值测量建模

hyfjy · 发表于 2016-6-15 18:32

您需要登录才可以下载或查看，没有账号？注册

x

圆柱渐开线齿轮包括外直齿轮，外斜齿轮，内直齿轮，内斜齿轮，有些厂采用跨棒距测量，在三维上进行正确的表达可以证明计算尺寸的正确。
斜内齿轮测量值的精确建模图：

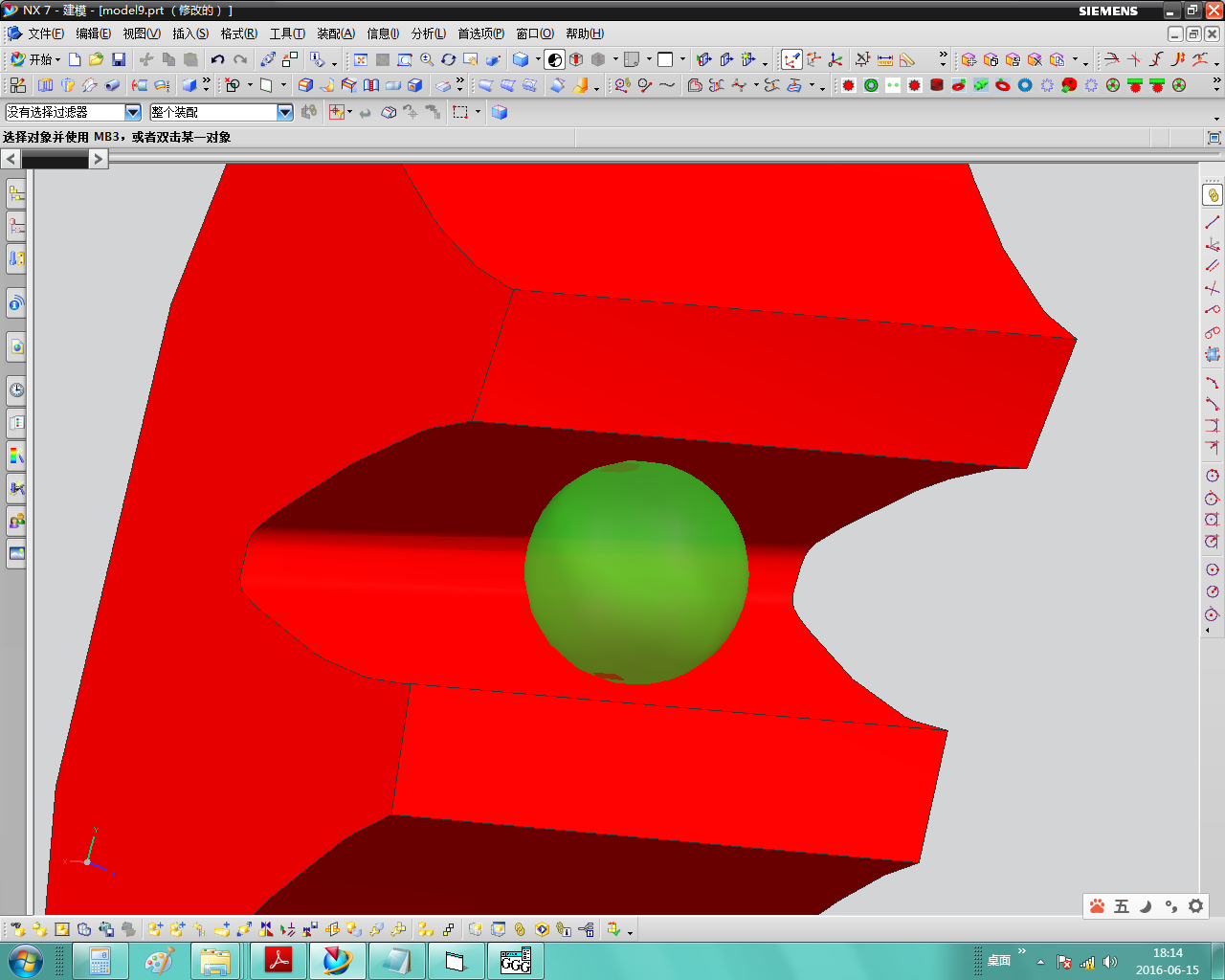

依稀看清球的相切

球间距的测量与计算值对比

hyfjy · 发表于 2016-6-16 09:28

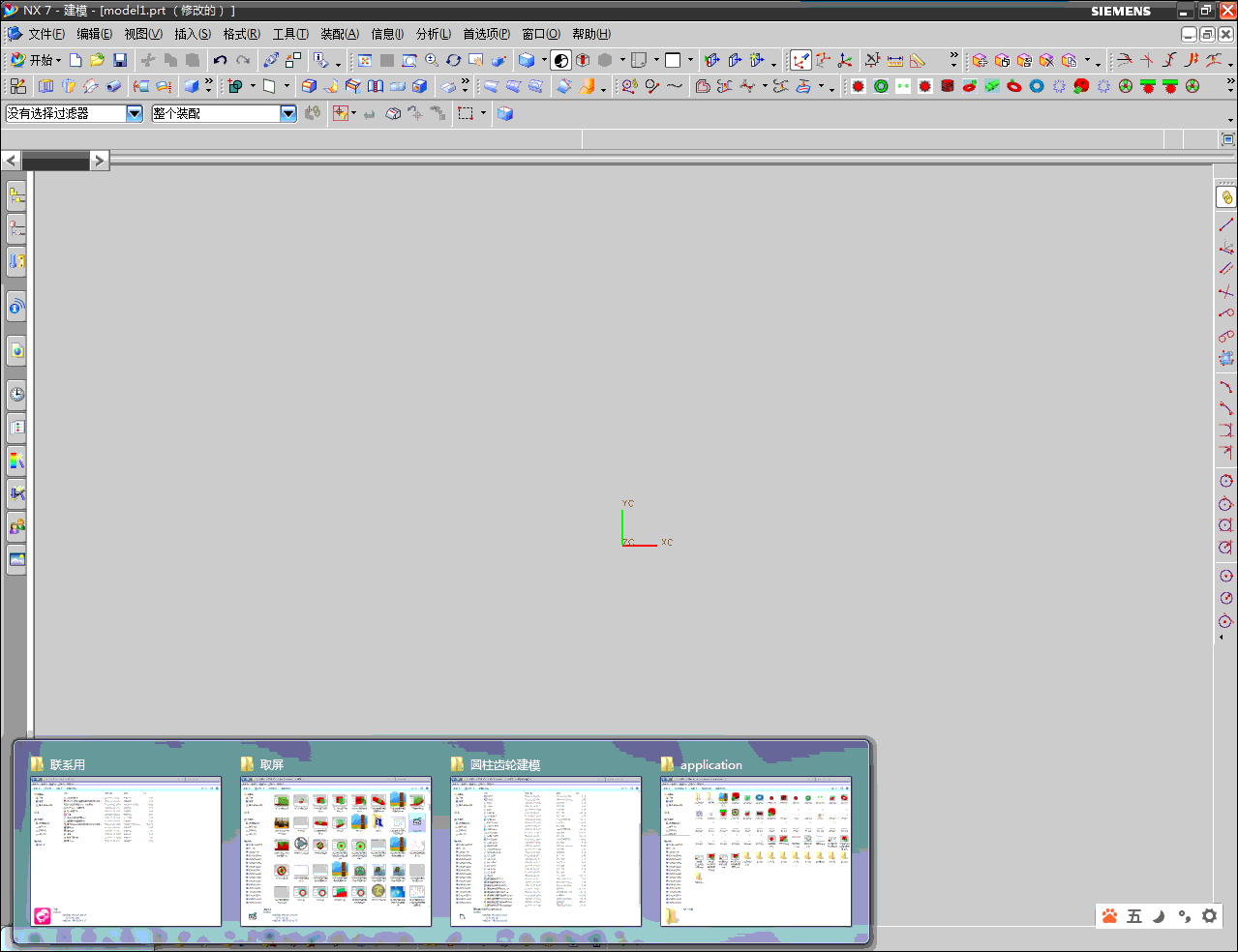

直齿内外圆柱齿轮，计算后自动生成齿轮及相应的测量棒装配图，


陈世锦 · 发表于 2016-6-16 11:49

hyfjy 发表于 2016-6-16 09:28
直齿内外圆柱齿轮，计算后自动生成齿轮及相应的测量棒装配图，

冒昧问一句您使用的是什么软件，可以分享么，如需要报酬也可，谢谢了

hyfjy · 发表于 2016-6-17 14:07

关于用球或者用量针（量棒）进行测量的几个定理：

几个测量球与针的定理.pdf (223.46 KB, 下载次数: 103)

liuguangro73031 · 发表于 2016-6-17 20:31

使用的是什么软件，可以分享么，如需要报酬也可，谢谢了，Liuguangro@163.com

mrmrw · 发表于 2016-6-26 20:15

liuguangro73031 发表于 2016-6-17 20:31
使用的是什么软件，可以分享么，如需要报酬也可，谢谢了，

楼主用的软件是UG，可以网上搜一下！

gaowen · 发表于 2016-6-27 13:19

hyfjy 发表于 2016-6-16 09:28
直齿内外圆柱齿轮，计算后自动生成齿轮及相应的测量棒装配图，

我们在开发新产品过程中，由于需要做半轴齿内花键，样品生产中投拉刀不划算，也是在UG下做出三维模型投影后再慢走丝切割花键！经实践证明可行，但只能做样件，批量大还是拉削划算！

hyfjy · 发表于 2016-6-28 08:08

gaowen 发表于 2016-6-27 13:19
我们在开发新产品过程中，由于需要做半轴齿内花键，样品生产中投拉刀不划算，也是在UG下做出三维模型投影 ...

慢走丝做样品行，只要计算得当，可以得到很适用的齿厚尺寸，精度上也没有问题，工艺上要考虑各道工序的先后，保证最后以花键定位的整体精度。

gaowen · 发表于 2016-6-28 08:52

hyfjy 发表于 2016-6-28 08:08
慢走丝做样品行，只要计算得当，可以得到很适用的齿厚尺寸，精度上也没有问题，工艺上要考虑各道工序的先 ...

先后确实是关键！我们先花键后齿形！齿形也没有做模具，直接硬铣齿形！

黑白dianshi · 发表于 2016-7-12 20:53

hyfjy 发表于 2016-6-28 08:08
慢走丝做样品行，只要计算得当，可以得到很适用的齿厚尺寸，精度上也没有问题，工艺上要考虑各道工序的先 ...

费老您好，我想请教一下。
不同的加工方法，在已加工表面形成的刀痕不同。慢走丝与拉削不同，考虑到花键受载特性，用慢走丝加工，其疲劳寿命与用拉削相比，会不会降低？
