也在开发一款齿轮设计系统

yanxudong

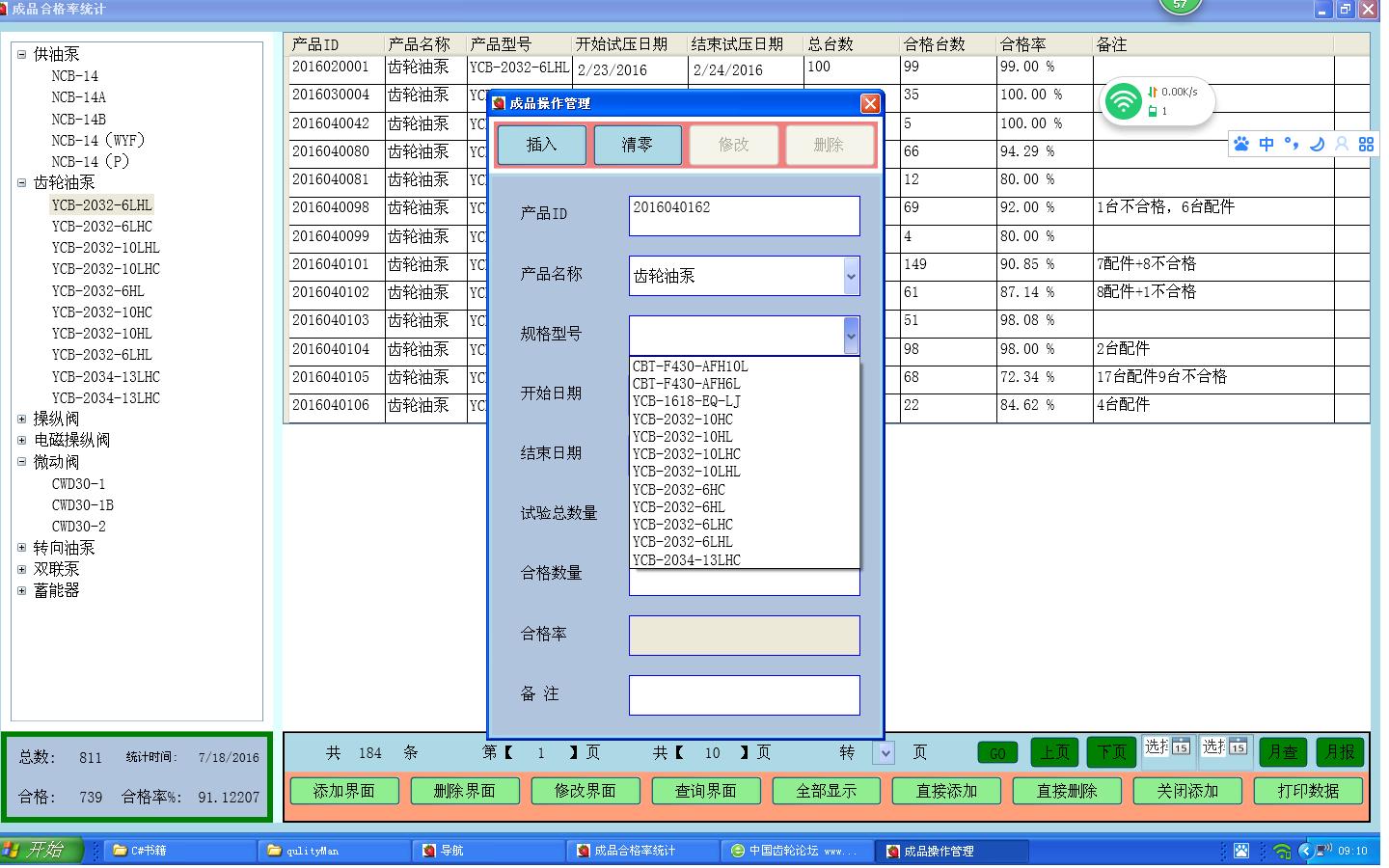

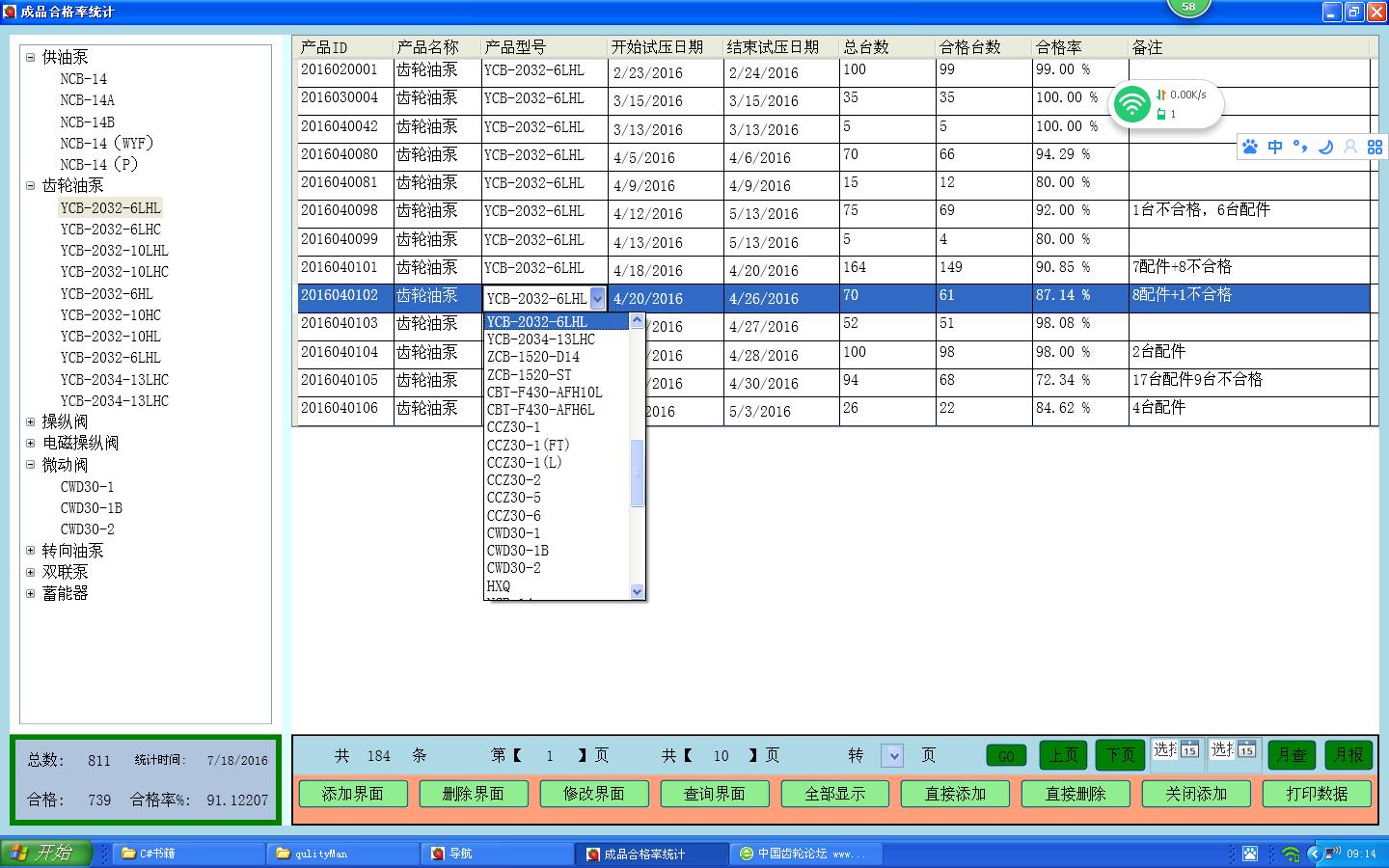

这是我开发的产品管理数据库系统，展示一下，赚点分值。

yanxudong

datagrid控件的确不错

wly53284mn

直接膜拜了....这是得有多厉害，对齿轮多了解，才能做出这个软件

mcray23

个人感觉编程本身大于内容
其他你那些项目，本就可以在一个界面搞定
搞那么多的标签，其实没上面必要

yanxudong

wly53284mn 发表于 2016-7-18 21:56
直接膜拜了....这是得有多厉害，对齿轮多了解，才能做出这个软件

谢谢支持，还有很长的路要走。

yanxudong

mcray23 发表于 2016-7-20 19:35
个人感觉编程本身大于内容
其他你那些项目，本就可以在一个界面搞定
搞那么多的标签，其实没上面必要

谢谢支持，思路是按设计顺序和流程进行，方便设计者，做着玩玩！先这样吧！大家都认为不好再修改。

这些天也没什么进展，贴两个图赚点分值。

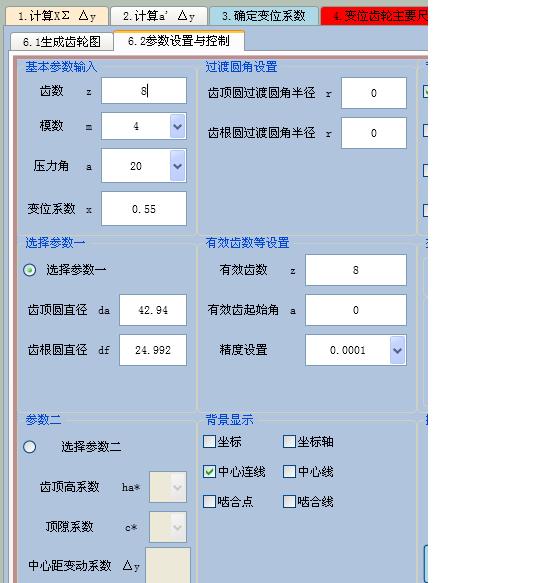

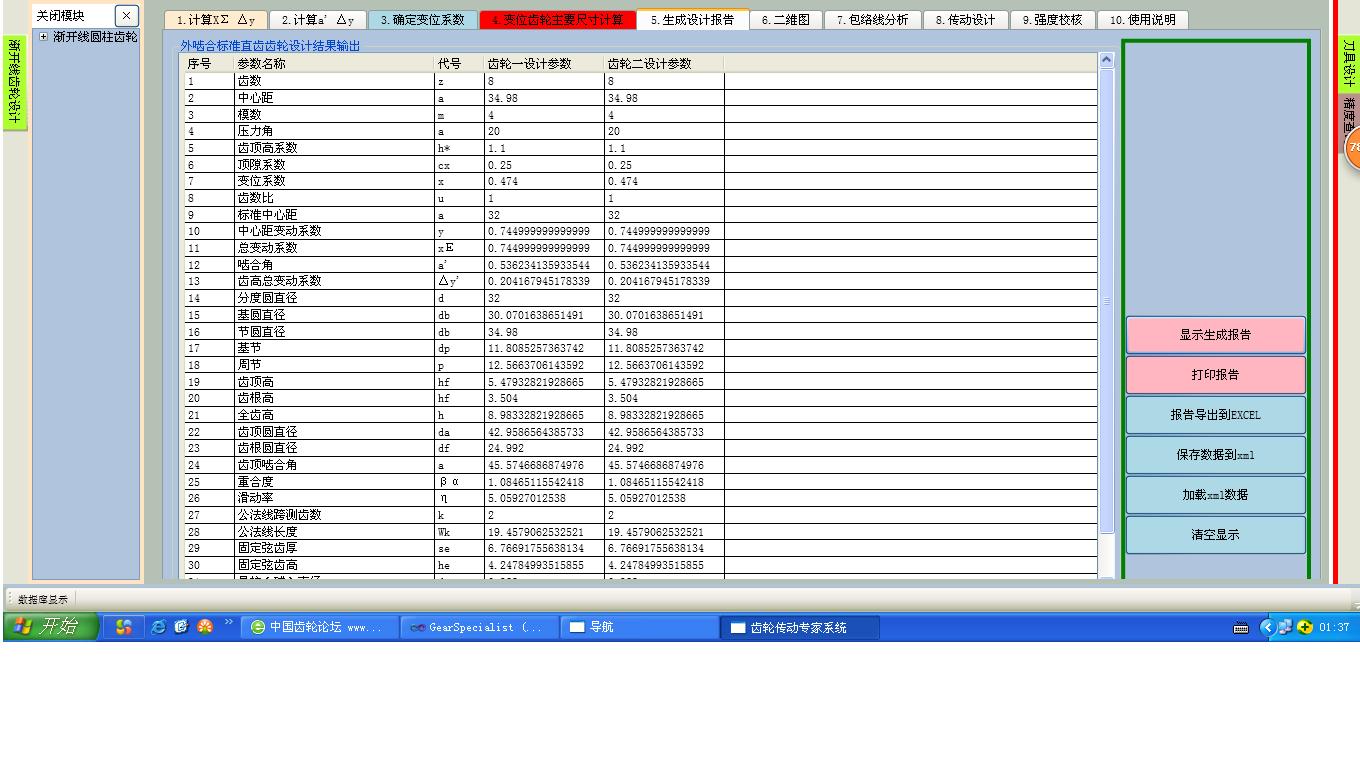

齿轮参数

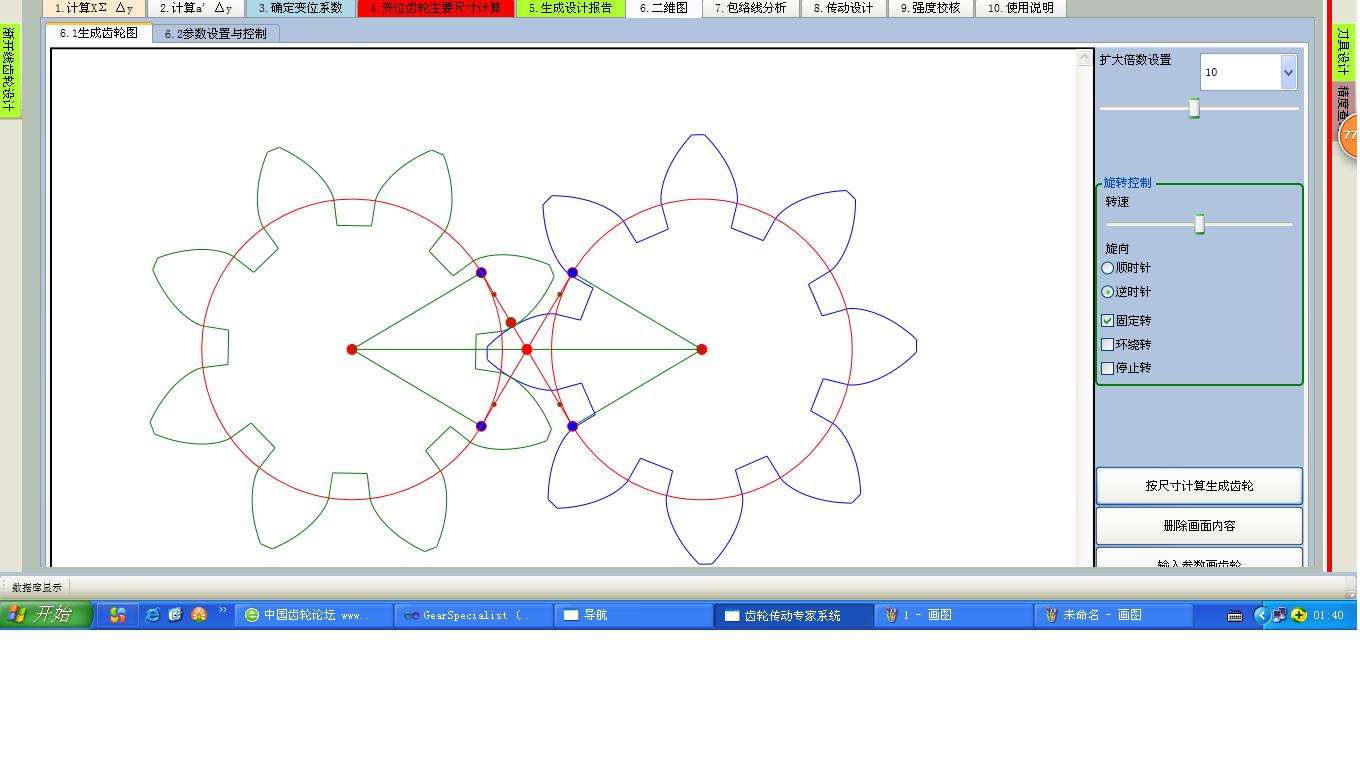

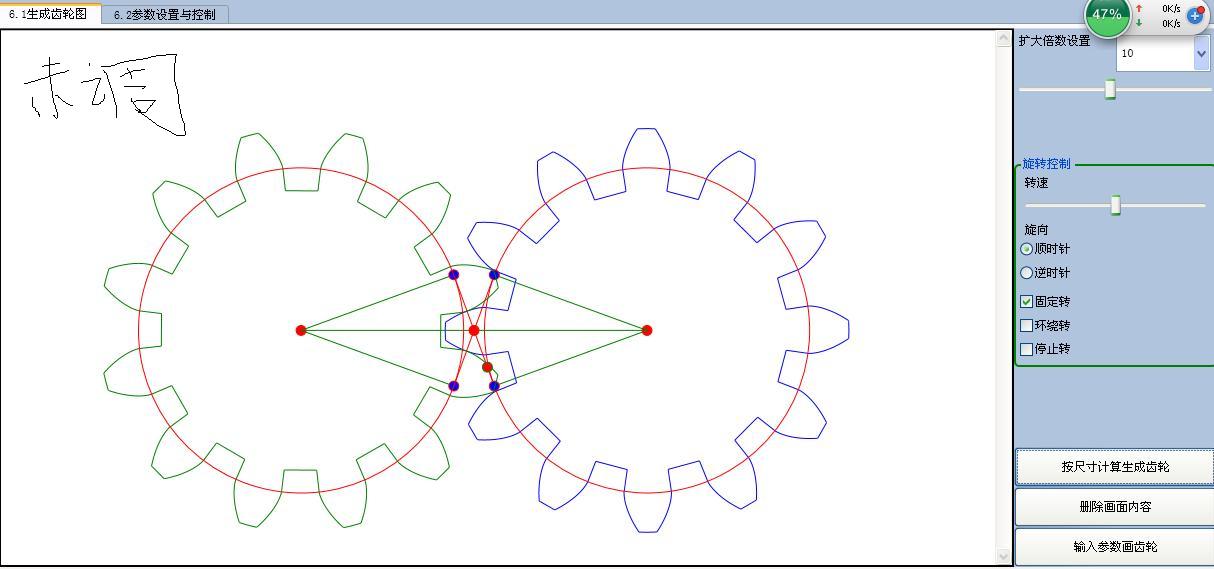

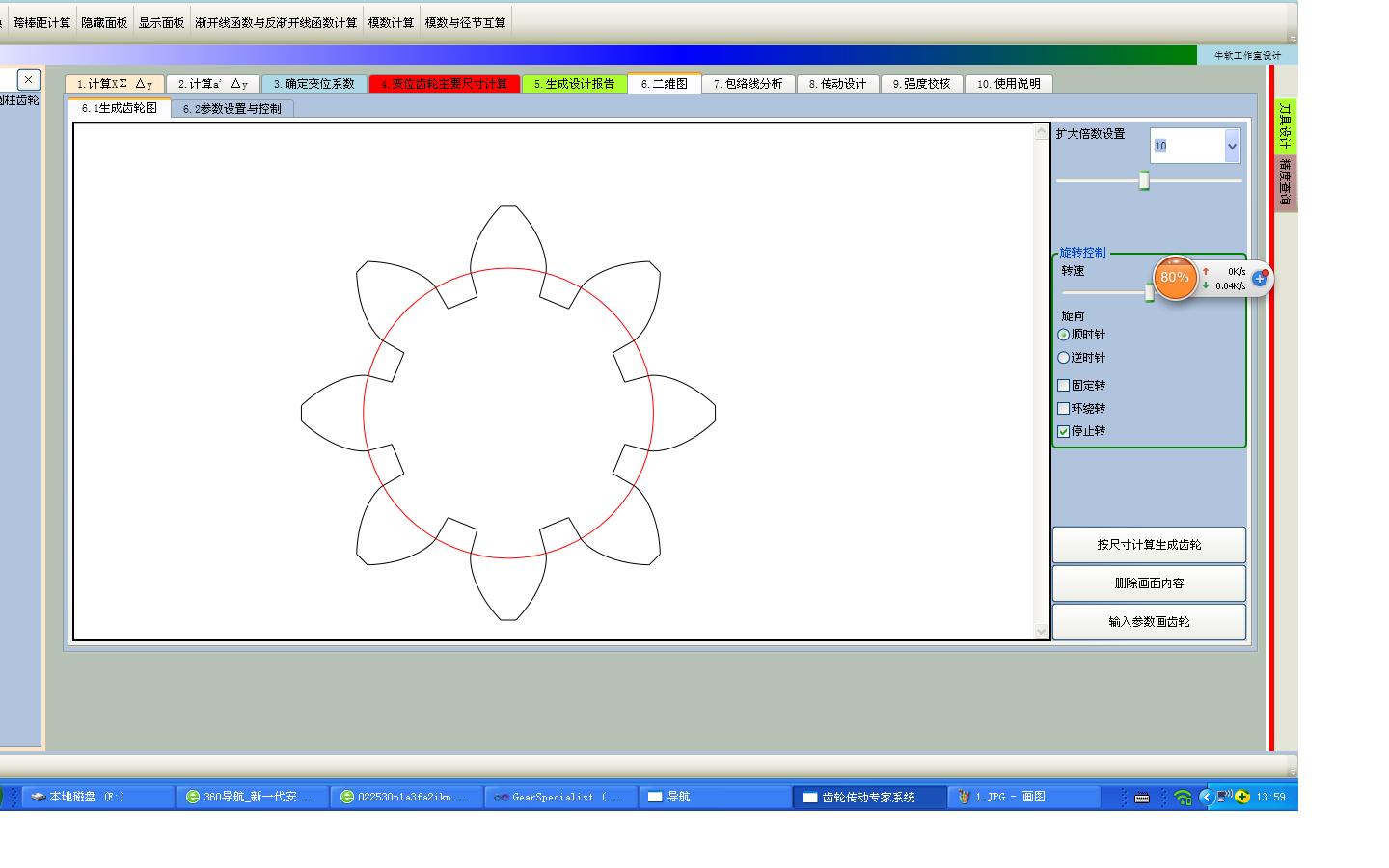

生成的图形，（可以设置齿顶圆、分度圆、齿根圆，基圆等）。




要求：
严格对每个模块测试，保证设计质量，力求发现问题：
1.如齿轮图形测试，发现存在齿根圆大于基圆情况、齿根圆小于基圆情况；
2.模数，变位系数相同时及不同情况；

目前正在解决的问题：
1.动态移动的啮合点与实际啮合点不合拍，正在解决。
2.没有实现齿根圆角，齿顶圆角及修缘图形及修缘参数计算。

下一个阶段计划：

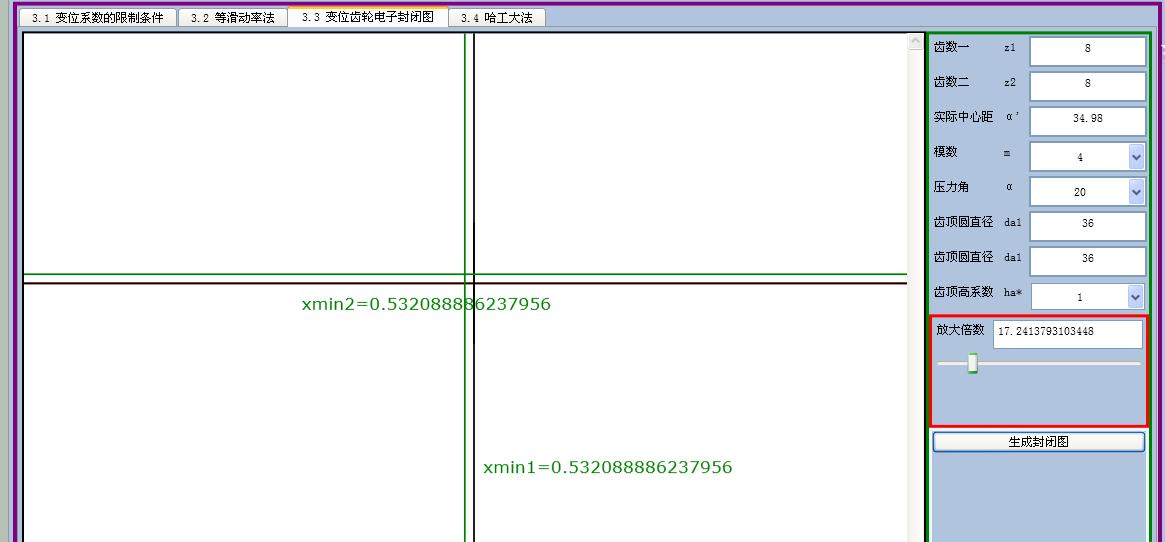

电子封闭图的实现（自动优化分配变位系数），计划完成时间8月底。

刀疤五

yanxudong 发表于 2016-8-1 02:24
谢谢支持，思路是按设计顺序和流程进行，方便设计者，做着玩玩！先这样吧！大家都认为不好再修改。

这 ...

支持楼主.
提些意见.
1.一个圆柱齿轮的计算,整的内容太多了,很多中间变量是没有什么用处的,如齿顶高减低系数,固定弦齿厚等等.
2. 输出报告方式也太多了.关键的尺寸公差,精度没有.
3. 程序界面格式没有脱离有关齿轮书本计算示例 ,太死板,不灵活.例如:计算结果出来后,我想把小齿轮的齿顶圆直径减小一点,怎么弄,重合度,滑动率如何刷新.

yanxudong

刀疤五 发表于 2016-8-5 22:24
支持楼主.
提些意见.
1.一个圆柱齿轮的计算,整的内容太多了,很多中间变量是没有什么用处的,如齿顶高减 ...

谢谢提出中肯问题，的确是这样，前段时间做了一个噪音改进内啮合齿轮就是减小了齿顶圆直径，说白了就是把齿顶圆磨小了。我在“参数设置里”可以减小齿顶圆如下，但没有计算重合度对滑移率，需要完善。如下：



谢谢支持！

yanxudong

刀疤五 发表于 2016-8-5 22:24
支持楼主.
提些意见.
1.一个圆柱齿轮的计算,整的内容太多了,很多中间变量是没有什么用处的,如齿顶高减 ...

请教一下“刀疤五“兄，设想我人为的增加一个计算齿顶高的参数，这个问题是否就可以解决：ha=(ha*+x-△y-f)m；比如我这里的f就是这个齿顶圆改变的系数系数，这个系数独立，不影响到中心距（影响重合系数和滑移率），就像修缘量一样，说白了就是把修缘径向量的部位磨了，这个问题是否就可以解决！

至于精度和公差，我正准备做进去。

这里再次致谢“刀疤五“兄！

yanxudong

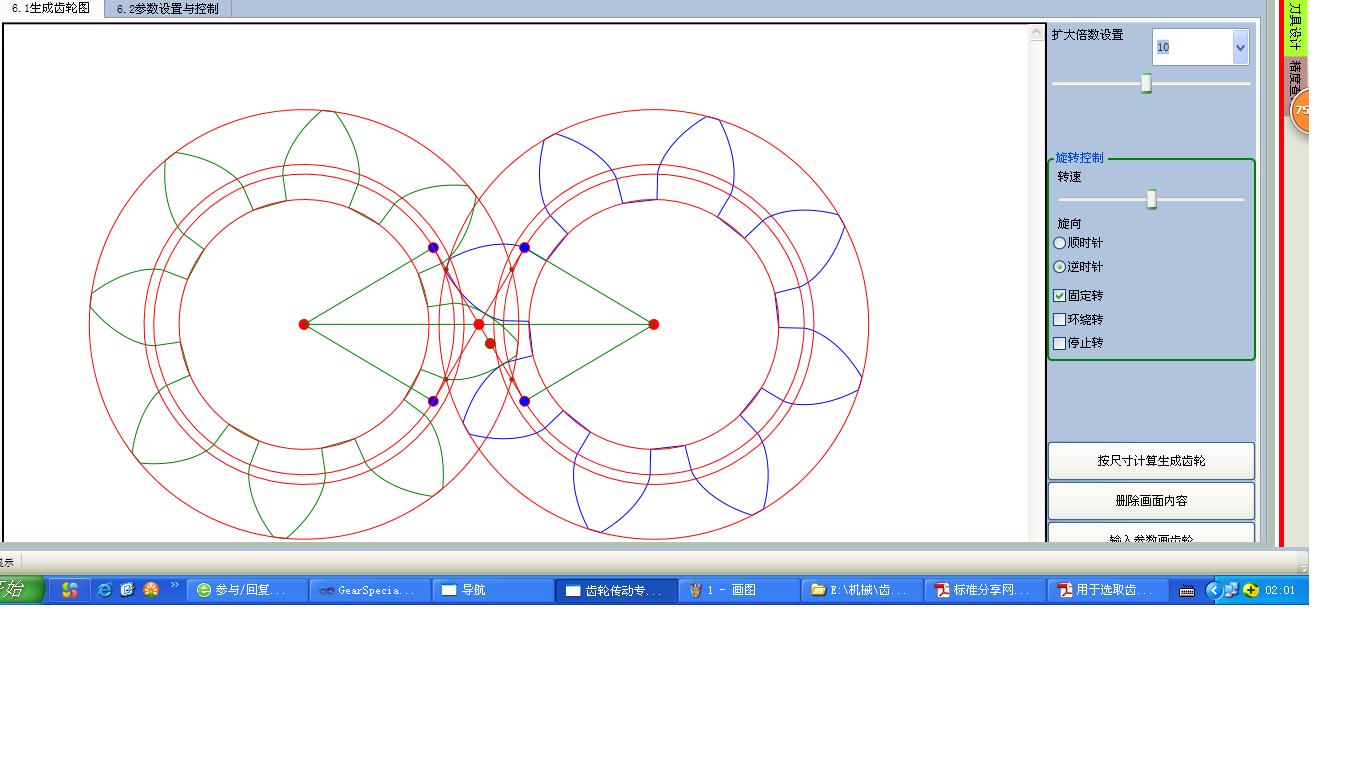

今天正好遇到一个齿轮油泵其齿轮调整了齿顶高和齿根高，现在把程序修改了一下，满足计算调整齿顶圆直径和齿根圆直径，具体如下图：

调前参数

调前图

调后参数

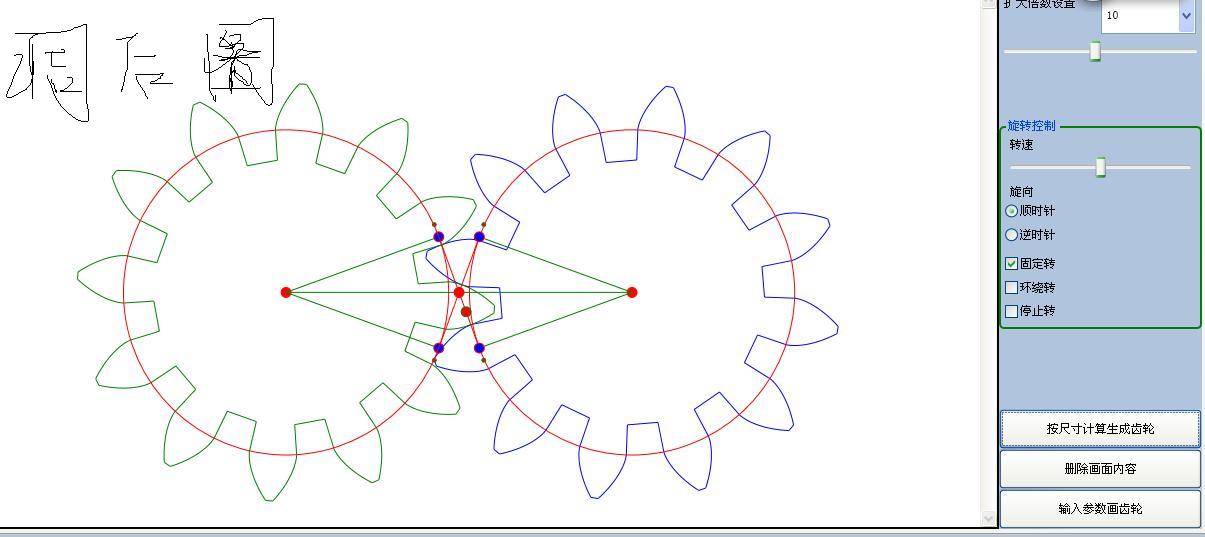

调后图
