锥齿轮，热后磨内孔

XINGYUNXING · 发表于 2010-9-15 13:09

您需要登录才可以下载或查看，没有账号？注册

x

工业用的锥齿轮，热后磨内孔，怎样用齿面定位磨内孔？？？？大家是不是都是找正车加工时候的基准面来磨内孔的？？还是以齿面定位的？？严格意义上讲齿面定位好！！！就是不知道怎样做？？？

yxz · 发表于 2010-9-15 17:01

本帖最后由 yxz 于 2010-9-15 17:04 编辑

回复 XINGYUNXING 的帖子

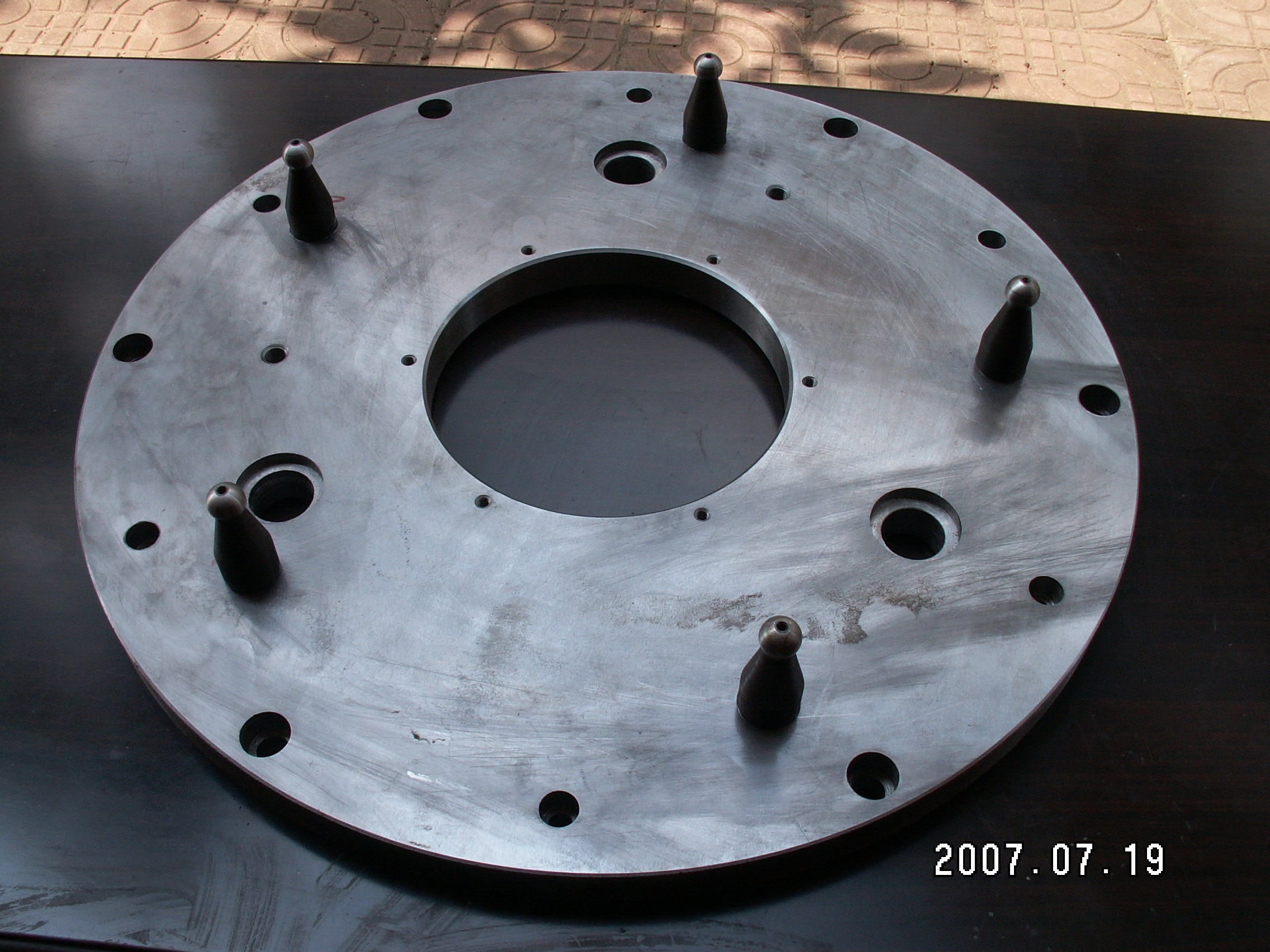

附件分别是卧式磨床和六式磨床的夹具，卧式磨床只适合磨比较小的齿轮，太大装零件不方便，定位也不可靠。我公司专业生产各类齿轮工装，电话：13607430791

海阔凭鱼跃 · 发表于 2010-9-15 20:27

楼上正解！该夹具叫三弧线夹具。
夹具制造精度要求较严。

EQ460 · 发表于 2010-11-19 14:44

用节圆夹具

wonderful · 发表于 2010-11-25 19:54

用齿模夹具。

王君山 · 发表于 2011-1-22 21:04

用什么夹具都要做出合格的产品，所谓条条大道通罗马，只要结果正确，不必拘泥于过程

梦想翅膀 · 发表于 2011-1-22 22:58

用卡具固然好，但是没有卡具就只能找节园了
