看看这种NN型行星轮是否可行

lxp443 · 发表于 2016-5-16 09:34

您需要登录才可以下载或查看，没有账号？注册

x

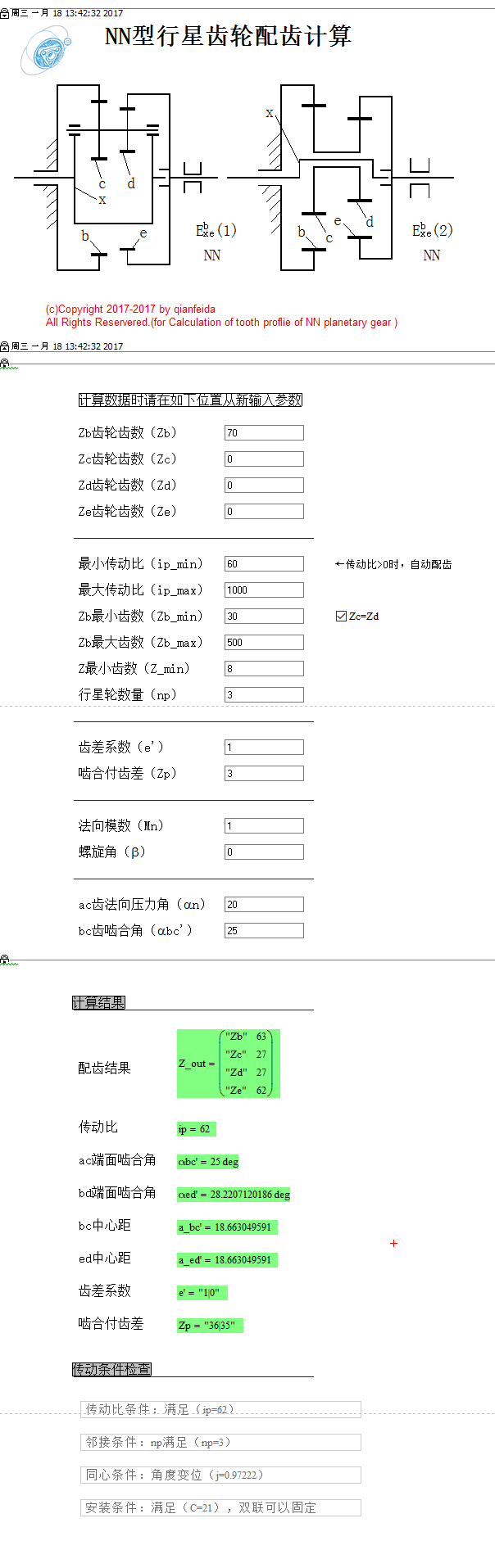

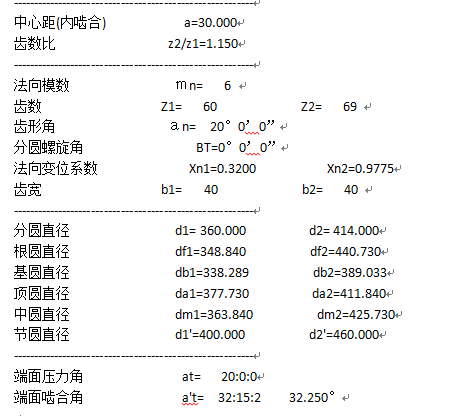

设计的一个NN型行星轮，双联齿轮做成一个相同的外齿轮60（齿数、模数都相同），固定的内齿圈70齿，输出内齿圈69齿，模数为6，图片是我计算的过程，感觉60齿的外齿轮分别与两内齿啮合，但计算出的齿顶圆和齿根圆有2mm左右偏差，这种情况是否可以正常啮合？望高手指点。

zyh007zyh · 发表于 2016-12-29 22:21

有多少个双联齿轮呀，（行星轮个数）。如果是3个可能装配不了吧

niuershiye · 发表于 2016-12-30 10:18

本帖最后由 niuershiye 于 2016-12-30 10:30 编辑

一个齿轮与两个不同齿数的内齿啮合，这个齿外径不同，情况属于正常。可以按较小的那个。

freefreemen · 发表于 2017-1-22 19:39

验算了一下，条件不满足

按相似的传动比，重算了一下

zyh007zyh · 发表于 2017-1-22 20:47

请问楼主是一个行星齿轮的吗？谢谢！！做出样板是否传动顺畅呀？

zyh007zyh · 发表于 2017-1-22 20:59

niuershiye 发表于 2016-12-30 10:18
一个齿轮与两个不同齿数的内齿啮合，这个齿外径不同，情况属于正常。可以按较小的那个。

郭师傅，请教下，如果楼主的内啮合参数做样板出来转动时，是否会有点干涉呀，60-70 60-69，齿数差可能太小了吧。如果有的话，用优化变位，调整齿顶高系数这些方法能不能消除呀

chen880826 · 发表于 2017-2-9 11:10

等待楼主答案，谢谢！
