大神们，帮小弟看看，这个中心距怎么算，小弟先谢谢啦

luomo226

按变位系数计算，0.3309/0.6128.
楼主再对下齿厚和变位系数是否相等？

luomo226

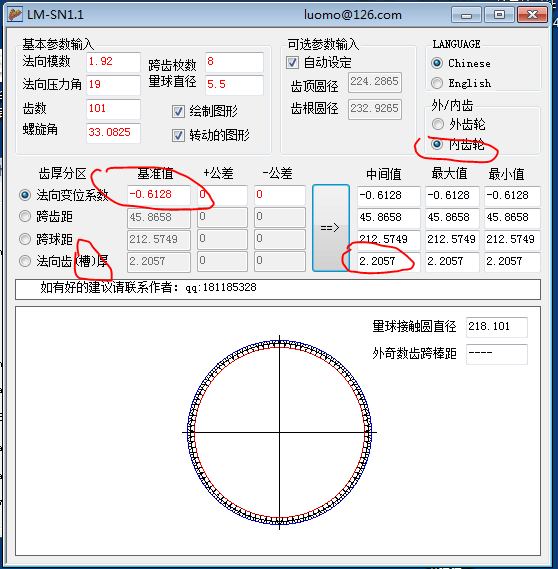

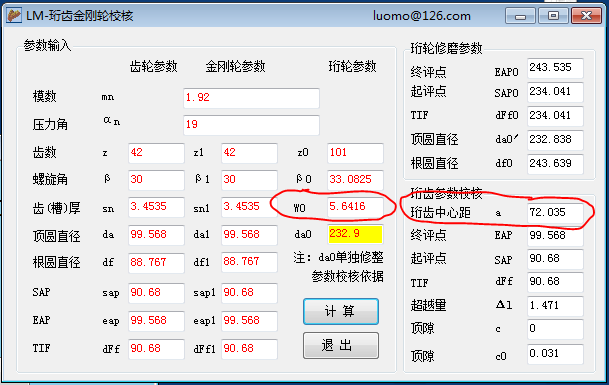

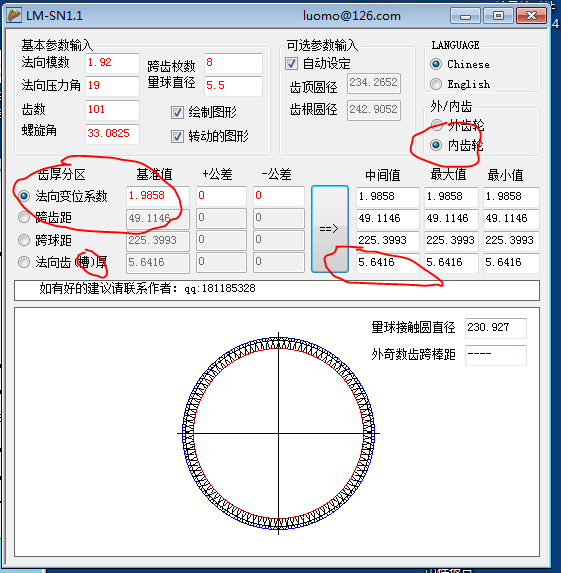

对于珩轮用到最终寿命时的情况，见下图。内齿变位系数特别容易混淆，所以还请楼主自己对下齿槽宽。
另外中间好像缺了一个金刚轮，楼主能不补上，学习学习……
金刚轮缺失，就直径用齿轮代了，所以顶隙有一个是0……
对于这个设计，最终寿命时的螺旋角变化了，没看到，，数据还得重新输入，算了，懒得改了……

franking123456

1、内齿圈螺旋角名义值32.8884°，行星轮（中心轮）螺旋角名义值30°，而轴交角3°，螺旋角修正值0.1116°（考虑到轮齿受载变形，适当的螺旋角修正有利于负载均布），这个设计不错。
2、由于有螺旋角修正，如果没有齿侧侧隙，装配会产生干涉，需要通过齿厚公差控制得到一定齿侧间隙从而避免轮齿装配干涉，图纸是否有考虑？
3、关于中心距，图纸中已经列出了内齿圈和行星轮的dNf(实际作用渐开线起始圆)，这个值是可以通过几何计算出来的。因dNf=f（db1，db2，a’，α‘），此为式1，其中db1，db2分别为两齿轮基圆半径，a’，α‘分别为实际中心距和啮合角。又a’=f（db1，db2，α‘），此为式2，由于dNf已经给出，因此，联立式1和式2，两个未知数，两个方程，可求出a’。

luomo226

franking123456 发表于 2016-7-16 17:09
1、内齿圈螺旋角名义值32.8884°，行星轮（中心轮）螺旋角名义值30°，而轴交角3°，螺旋角修正值0.1116° ...

这个应该是用在强力珩齿机上的，珩齿，无侧隙啮合……

yhn567

前两天正看这个，试一下，然否？

new


end

luomo226

yhn567 发表于 2016-7-17 17:30
前两天正看这个，试一下，然否？

new

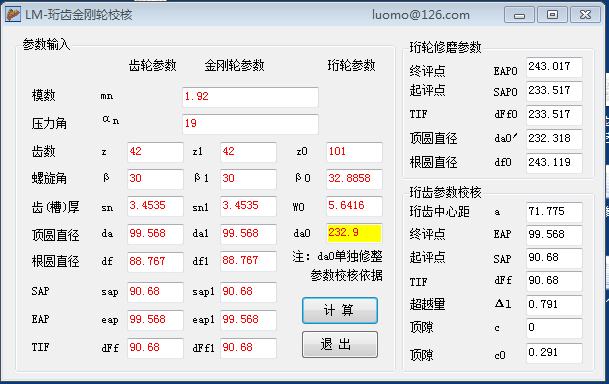

我把第二个改过来吧，珩轮寿命极限情况下稍微有点误差，我再重新校核一遍……
前面那个螺旋角写错了^

zhenglzh

比较高深。。。。

GWCDG

mrmrw 发表于 2016-5-15 10:11
这个题目真的不好说了！
交错轴外啮合倒是常见，也容易计算。按照外啮合，同方向的轴交角是β1+β2=30+32 ...

厉害厉害厉害厉害
