双曲面齿轮加工之机床调整

liuchegshidai · 发表于 2016-4-30 10:53

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

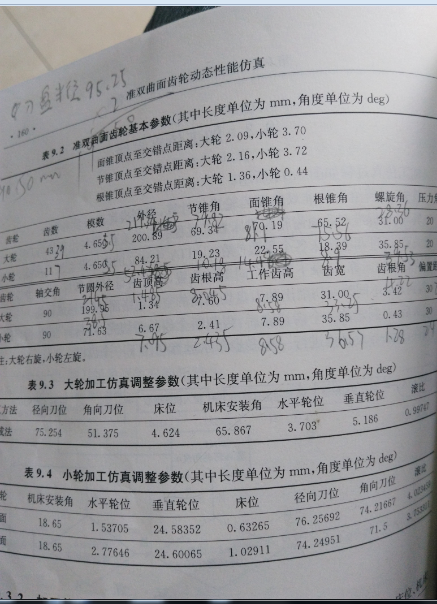

齿轮的基本参数算好了。。书上说用格里森116机床加工，可是不知道机床的调整参数到底是怎么算的，除了刀盘的直径，其他的是用什么公式算的或是参考什么资料的啊。。。

liuchegshidai · 发表于 2016-4-30 10:54

顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶

as19801981as · 发表于 2016-5-2 18:27

把参数发给我，我给你计算

HBTIANZE · 发表于 2016-5-4 10:37

按机床说明书上的机床调整卡逐步计算即可，也可用编好的程序计算。

liuchegshidai · 发表于 2016-5-7 20:31

as19801981as 发表于 2016-5-2 18:27
把参数发给我，我给你计算

救急啊。。谢谢，齿数7和39模数5.5外径217.34和52.47
节锥角79.82和10.18
根锥角75.56和8.9

螺旋角28.36和39.53
压力角20
外圆直径214.5和38.5
齿顶高1.485和7.095
齿根高8.045和2.435
工作齿高8.58 8.58
齿宽33.25和36.57
齿根角4.22和1.28
偏距24
因为没有加工经验所以有什么地方有问题请加我qq723791872.再次表示感谢

liuchegshidai · 发表于 2016-5-7 20:33

HBTIANZE 发表于 2016-5-4 10:37
按机床说明书上的机床调整卡逐步计算即可，也可用编好的程序计算。

编程技术不到位，毕竟没学过加工。还有就是时间紧迫，主要想做加工仿真建模，出了模型好做后面的事情。但是折腾了好久都没搞出模型

liuchegshidai · 发表于 2016-5-8 12:00

此贴到此为止。。已经找到解决方法。。专心建模去了。。谢谢大家

liuchegshidai · 发表于 2016-5-14 18:30

as19801981as 发表于 2016-5-2 18:27
把参数发给我，我给你计算

艾玛，还是请你帮忙算一下啊，我还是没整出来。偏置距调为30，谢谢啊
