蜗杆配塑料斜齿轮参数，请大家帮忙看看

ddrdrcr · 发表于 2016-4-26 10:24

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

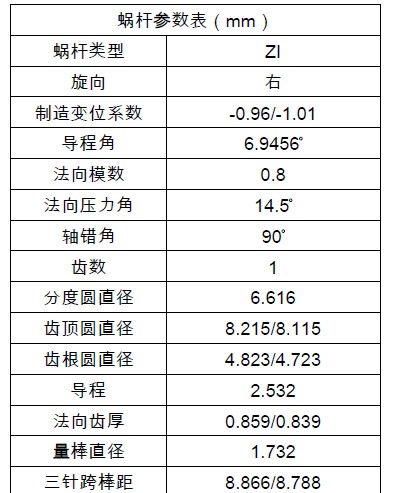

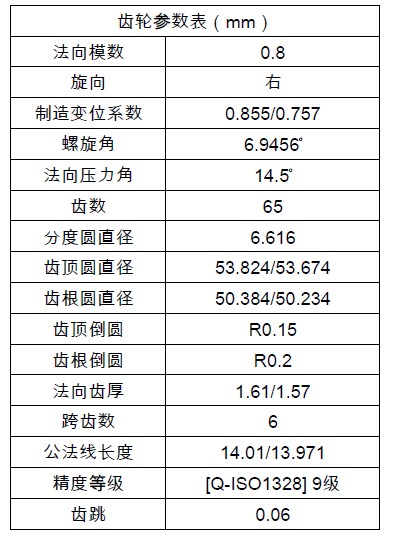

我设计的一套蜗杆配塑料斜齿轮参数，请大神们看看有没有问题

mrmrw · 发表于 2016-4-27 17:35

参数表数值比较乱，还是搞的清晰一下的好！
术语也规范点好！不要自己造新名词！
（1）制造变位系数？？？——啥意思？在ISO 21771中有一个xE: Generating profile shift coefficents——这个属于国内暂时没有对应的术语，字面的意思是：展成变位系数。
（2）轴错角：术语中有一个是轴交角，轴错角这个还是不用的好！
（3）齿跳：最好用径向跳动公差Fr吧，齿跳这个词外行人用用就算了！

hyfjy · 发表于 2016-4-28 18:04

对与不对是相对于中心距来说的，如果不给出中心距，如何谈论对或者是错呢。

hyfjy · 发表于 2016-4-28 21:37

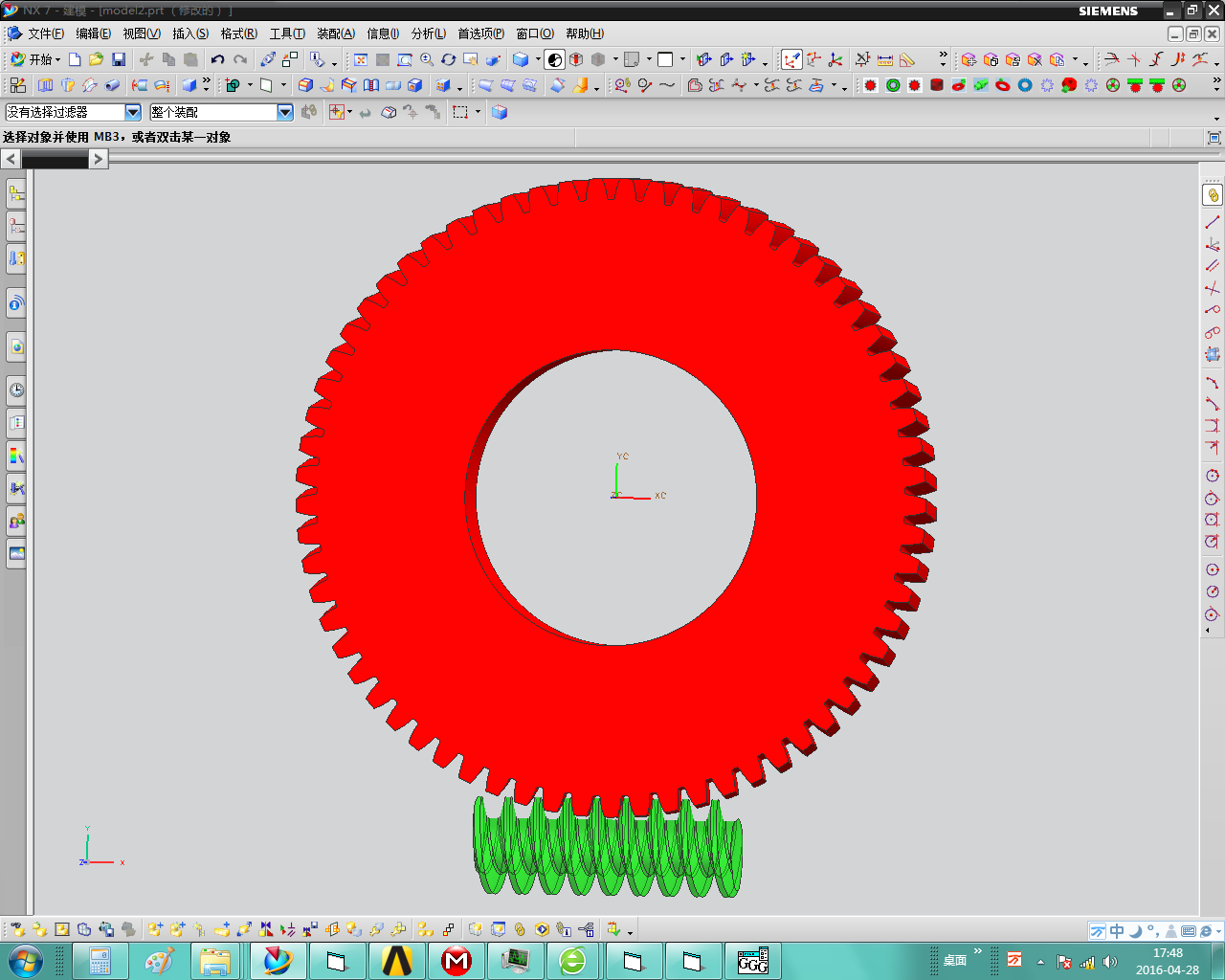

建模的过程：先计算出蜗杆的端面模数，端面压力角，大小径，然后作出端面的渐开线保证符合沿法向的蜗杆减薄量，大小径到位或者大径略大，小径略小。做成封闭的线组，用离散点的计算法求出所有封闭曲线上的点坐标，把每点按每隔三度左右沿各自的螺旋线进行旋转并求出各截面上封闭曲线的点坐标，根据需要的轴向长度，直计算到略超出为止。然后把这些点导入三维软件的空白界面中把同名点用样条线连接，纵横交错形成样条线交叉网络，再用网络样条线组做出相应的曲面，完成后把封闭曲面进行缝合得到齿的实体，用底径的圆柱进行相加计算，并做出根部的圆弧。再用外径及相应长度的圆柱与做好的实体进行求交，保证蜗杆大径小径都是圆柱面，长度也符合要求。然后计算蜗杆齿，或者齿槽中心应该在的位置，移动放正，并根据中心距移到相应的位置。再开始做斜齿轮，也同样是用离散点计算齿槽面的所有点坐标，通过基本的操作，做出一个齿槽的实体，再对已有的外径符合要求，宽度符合要求的圆柱进行布尔求减，得到所有的齿槽。去除所有的参数后安装在相应的位置，这就完成了蜗杆斜齿轮的建模。

yhdcx · 发表于 2016-7-4 16:36

谢谢大师的详细解说····

cw118876 · 发表于 2016-8-20 20:21

谢谢了真的很好用啊

zyh007zyh · 发表于 2016-10-13 09:56

hyfjy 发表于 2016-4-28 21:37
建模的过程：先计算出蜗杆的端面模数，端面压力角，大小径，然后作出端面的渐开线保证符合沿法向的蜗杆减薄 ...

高手师傅！！！

Nikula · 发表于 2016-11-15 19:46

费老讲解的很详细~谢谢了费老

zlmin · 发表于 2017-7-26 14:42

请问你这个参数是按什么公式算出来的

1594005258 · 发表于 2018-5-2 10:39

谢谢讲解分享
