在kis中，蜗杆蜗轮的重合度在哪里看得到呀？

zyh007zyh · 发表于 2016-4-24 17:20

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

晚生求凝：在kis中，蜗杆蜗轮的重合度在哪里看得到呀？

谢谢各位师傅！

mayawang · 发表于 2016-4-29 10:17

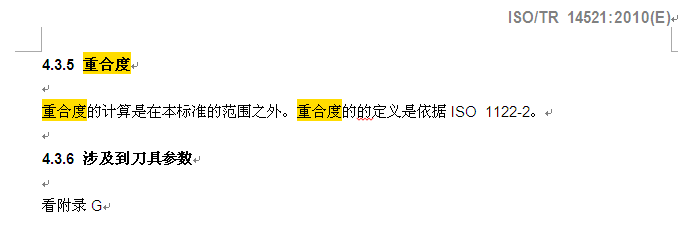

在ISO/TR 14521里，蜗轮蜗杆没有重合度这的。

但是你在报告里可以看到 Transverse contact ratio (approximate value following Thomas-Charchut)，是一个近似值。
如果你是蜗杆与斜齿轮传动，在Results里会有Contact ratio (Transverse/Overlap/Total)，报告里也可以查找到这个数据。

zyh007zyh · 发表于 2016-7-30 10:30

本帖最后由 zyh007zyh 于 2016-7-30 10:33 编辑

mayawang 发表于 2016-4-29 10:17
在ISO/TR 14521里，蜗轮蜗杆没有重合度这的。

但是你在报告里可以看到 Transverse contact ratio (appro ...

师傅你好，谢谢你的指点迷津，
再请教下这个问题：如果你是蜗杆与斜齿轮传动，在Results里会有Contact ratio (Transverse/Overlap/Total)，报告里也可以查找到这个数据。

在KIS中没有蜗杆斜齿的模块呀，如果用交错轴模块来做的话，我试过，做不出呀，我用的是2013版本，，

请问你是用什么办法进行蜗杆斜齿的设计求算的呀？谢谢你！！

王水 · 发表于 2016-8-3 18:46

用交错轴斜齿轮模块

zyh007zyh · 发表于 2016-8-27 20:03

王水发表于 2016-8-3 18:46
用交错轴斜齿轮模块

你好，谢谢，，

试过用交错轴斜齿轮来设计蜗杆斜齿轮传动，如果是1头的蜗杆和35齿的蜗轮参数，放到交错轴斜齿轮中，是无法成功的呀。。

王水 · 发表于 2016-9-4 19:44

那就要回过头看看你的整个参数设置有没有问题了
可以先借助excel将常用量计算一下，找找问题在哪里，然后再输入到软件里面去计算想要的东西，最终从报告中查找对应的数值
