creo中行星齿轮优化

fuguangyi · 发表于 2016-4-24 16:44

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 fuguangyi 于 2016-4-25 19:30 编辑

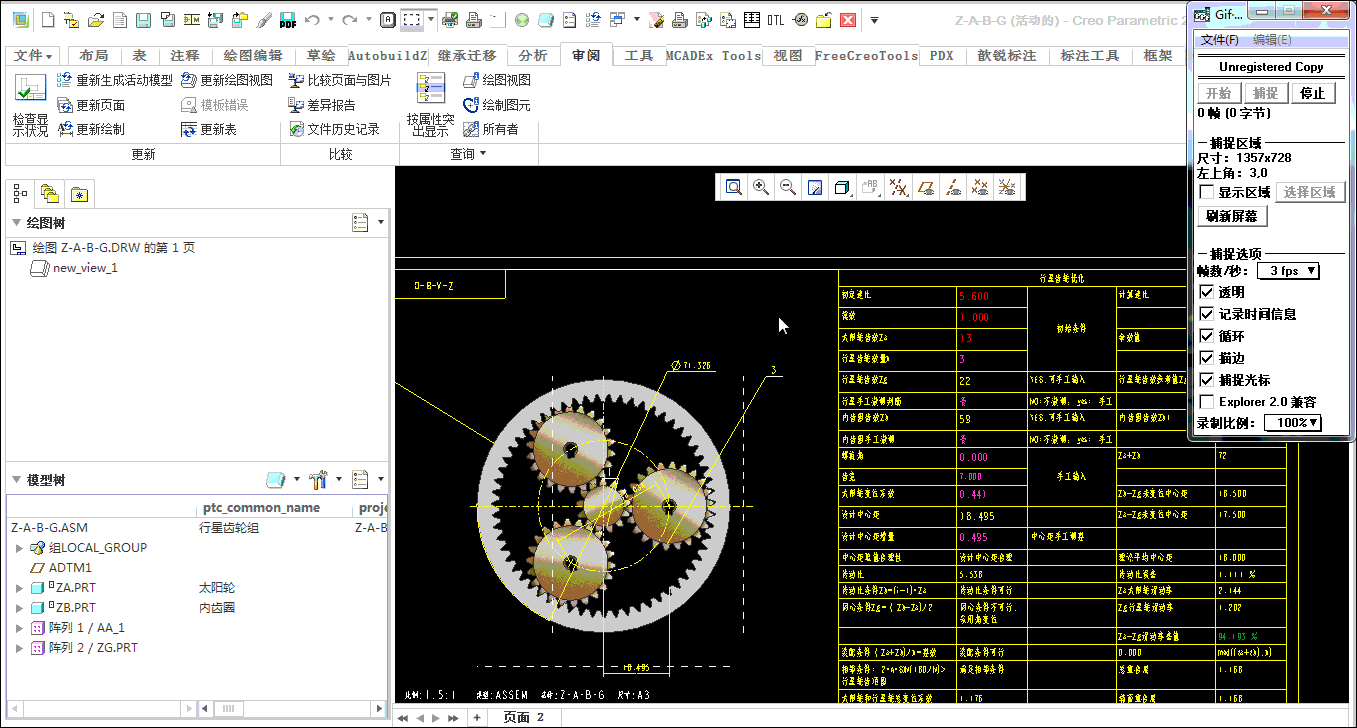

行星齿轮计算软件很多，但大部分结果都是数据表格型输出，结果还要导入2d或3D里，再绘图或建模，有没有方法将计算、优化放入到现在流行的3D软件里呢：我使用creo3D和2d参数关联及creo提供的关系式，在creo中实现可视化动态行星齿轮优化设计，经过2天的测试，终于初见成效了。
假定我要设计一个速比为5.2的单层NGW行星齿轮组，初步计算，假设初步条件是m=1 za=13。下面是我的插件操作流程：

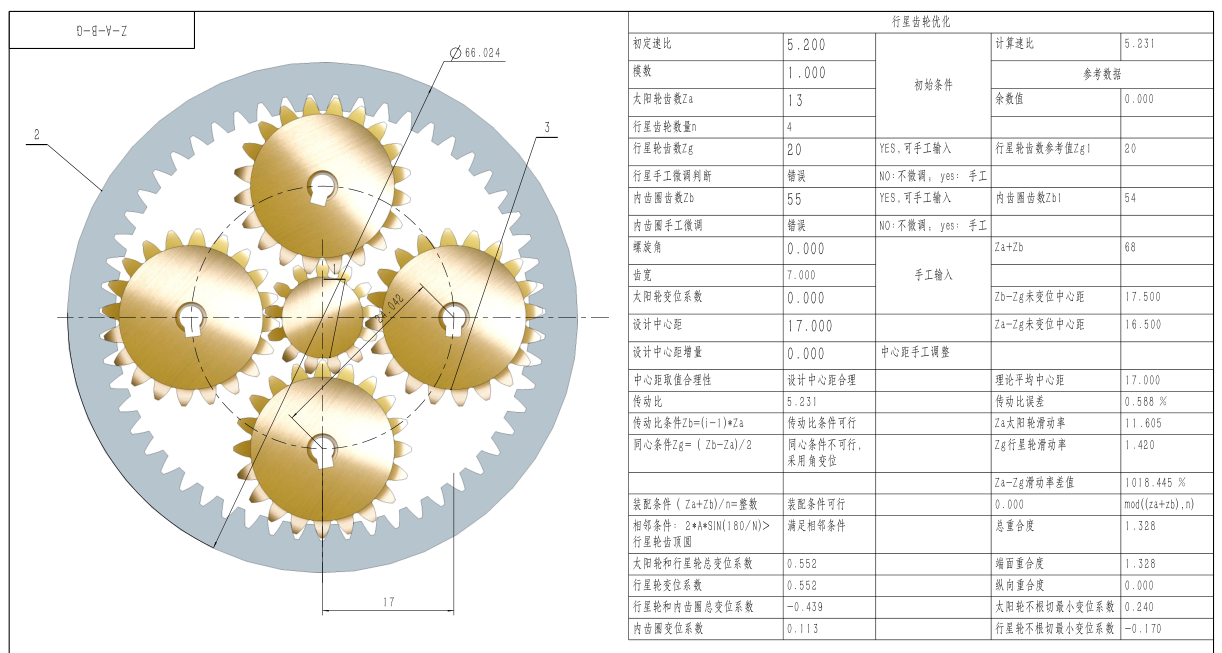

一、打开这个creo插件，在工程图表里输入上面的3个条件，运行再生，就可以得到如下结果：

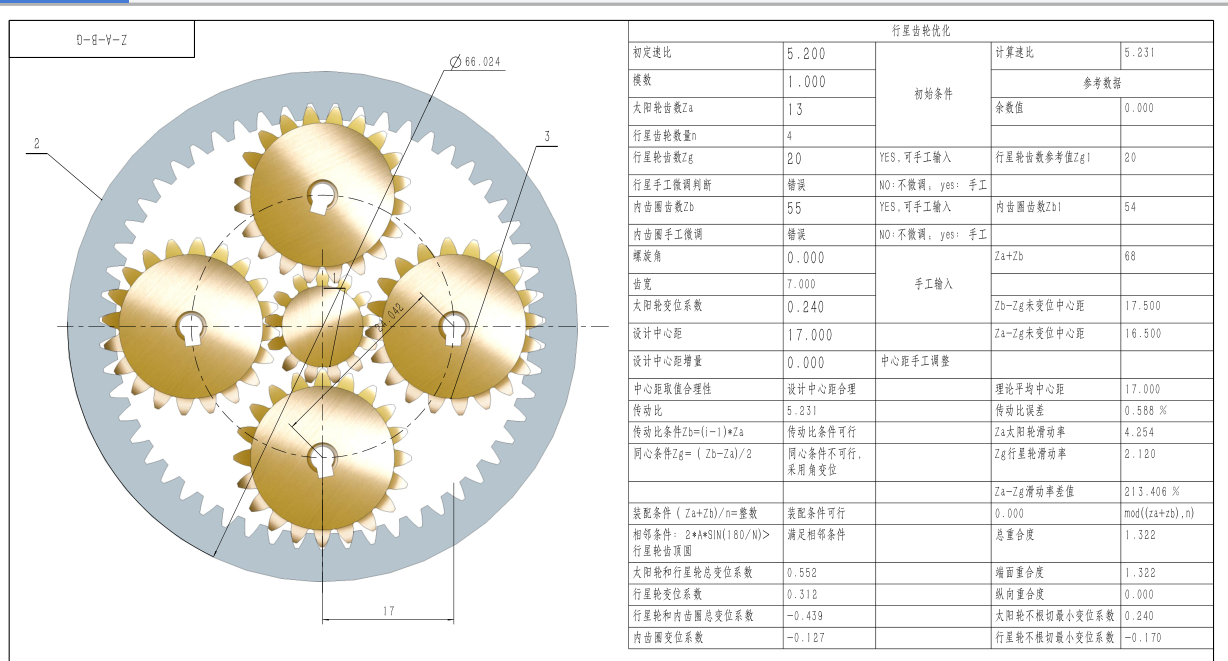

二、行星齿数改为4，我们再看看结果：

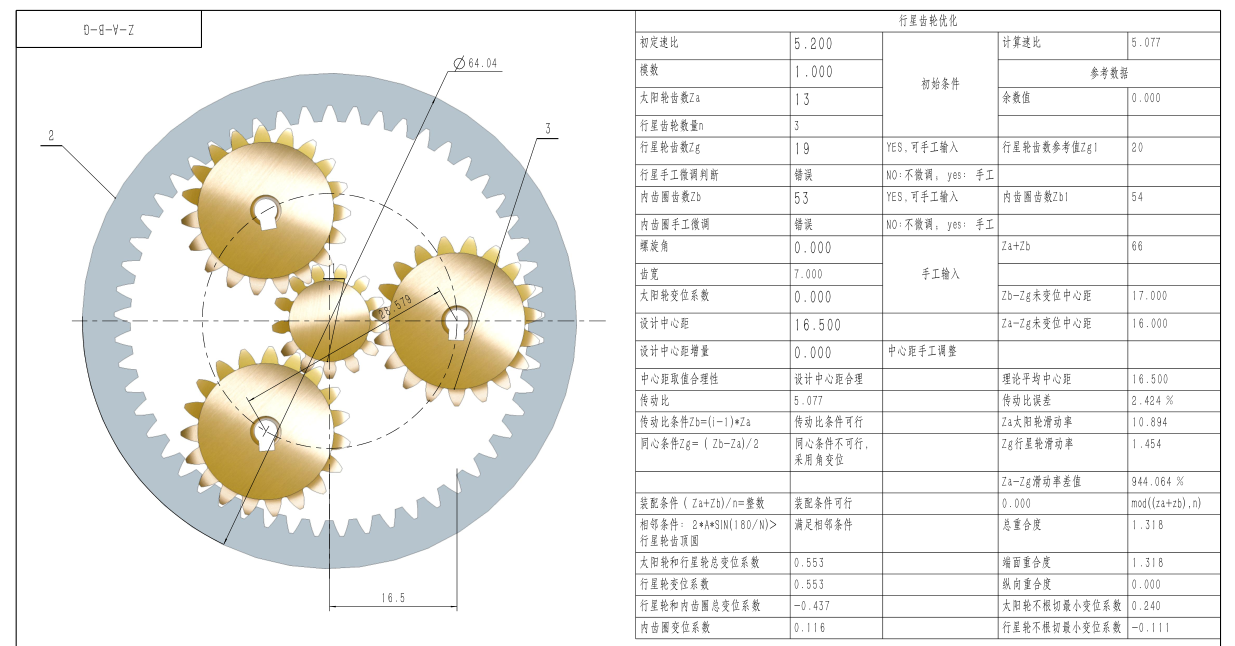

三、观察上面数据，发现太阳轮最小变位系数是0.24 行星论坛最小变位系数是-0.17，那么我们将太阳轮的变位系数改为0.24：

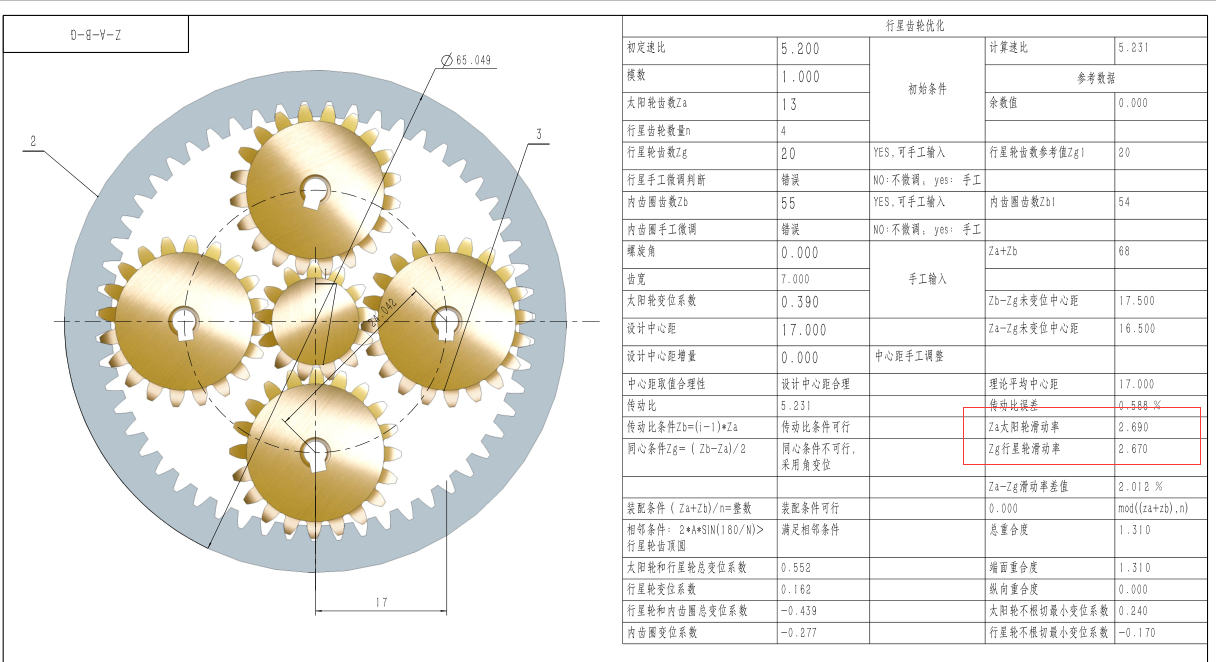

四、修改太阳轮变位系数，将太阳轮和行星轮滑动率，接近相等，好了，结果出来了：

sanmu528 · 发表于 2016-5-11 12:17

能否分享你的插件，谢谢

vanok · 发表于 2016-5-14 21:20

这个好强啊1

vanok · 发表于 2016-5-14 21:21

意思就是能够实现用表格来驱动齿轮图形了，这样齿轮的工程图就可以重复使用了？

jdld · 发表于 2016-10-18 08:41

不错。顶顶

jhcxwm · 发表于 2016-11-6 08:59

强，这个有点意思！
能否交流学习一下！

zyh007zyh · 发表于 2016-11-6 09:18

高手，请问能不能分享呀，呵呵

飞跃齿轮 · 发表于 2017-9-5 17:32

这个插件估计能值1万块钱！太厉害了。

wlyaqwy · 发表于 2017-9-18 11:04

确实厉害，高手呀

icekk · 发表于 2018-3-21 22:29

布局驱动，关系式判断计算
