渐开线蜗杆中存在“齿条齿廓”吗？

mrmrw · 发表于 2016-4-1 22:48

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

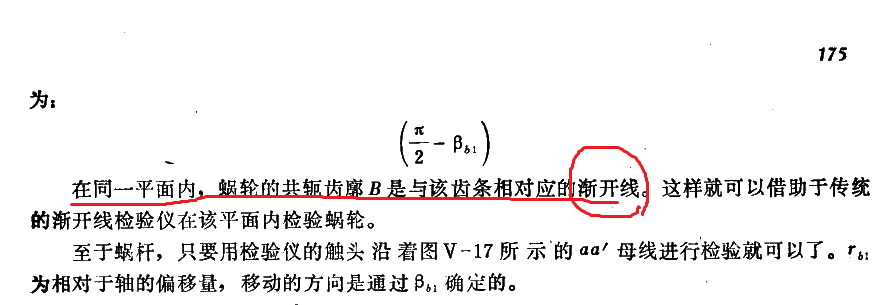

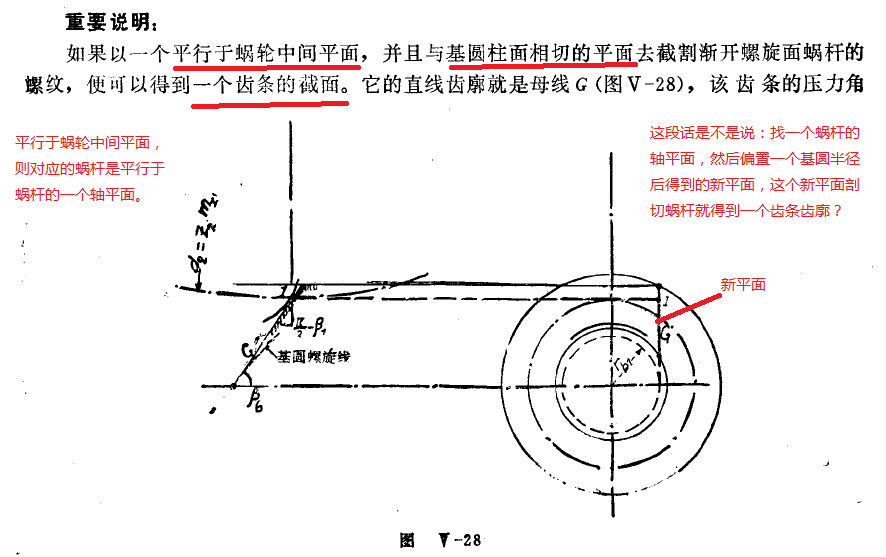

在法国昂立奥的著作《齿轮理论与实践》第1卷第174~175页中，对于渐开线蜗杆的重要提示中给出了一个结论：渐开线蜗杆中存在一个“齿条齿廓”，由此得出对应的ZI型蜗轮的某一平面中存在一条渐开线，并指出这条渐开线可以用传统的渐开线检查仪检测到。
对这个重要的提示，我在三维中模拟了一下，没有找到这个“齿条齿廓”。不知道这个结论是否正确？
**************

mrmrw · 发表于 2016-4-1 23:16

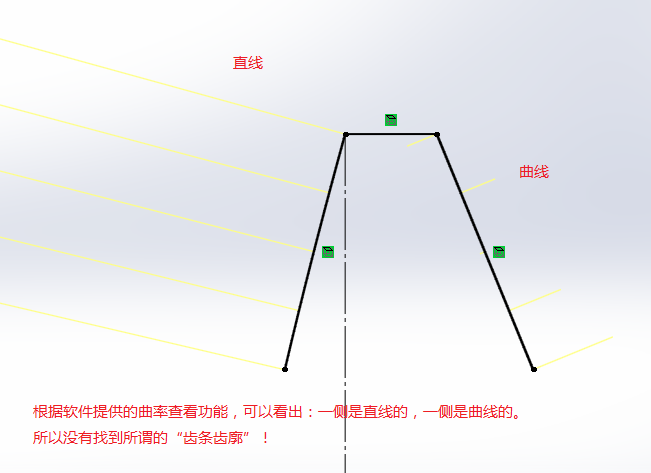

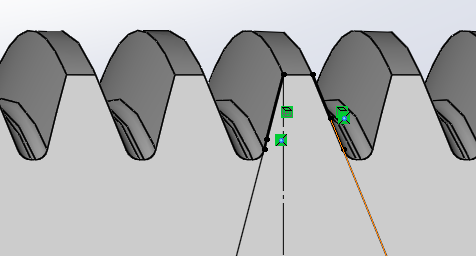

使用KS建模建立ZI蜗杆，然后用一个平面分割蜗杆，没有找到齿条齿廓。

zyh007zyh · 发表于 2016-4-2 09:30

mrmrw 发表于 2016-4-1 23:16
使用KS建模建立ZI蜗杆，然后用一个平面分割蜗杆，没有找到齿条齿廓。

师傅你好，看了后有个问题请勿见笑：齿条的二边齿形线是直线的吗？不是渐开线吧。想证实下。。谢谢回复！

hyfjy · 发表于 2016-4-2 15:44

本帖最后由 hyfjy 于 2016-4-2 15:47 编辑

阿基米德蜗杆的轴向剖面是齿条齿廓，这个结论应该成立。由此推出的推论就是：与阿蜗杆相配的蜗轮在某些特定剖面中，可以找到类似齿条与渐开线齿轮啮合的基本过程。

纪永君 · 发表于 2016-4-6 15:37

是有一条渐开线，并且一个成品蜗杆，可以找出好多条渐开线

woodee · 发表于 2016-4-8 23:27

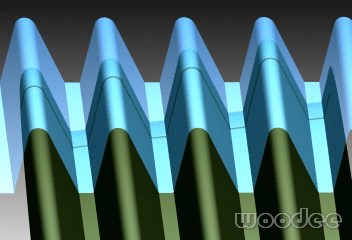

大概是这个意思：

mrmrw · 发表于 2016-4-9 21:06

woodee 发表于 2016-4-8 23:27
大概是这个意思：

没有看懂woodee兄的意思！
（1）你给出动画中，ZI蜗杆是与一个斜齿条啮合？似乎不符合蜗杆与齿条的运动方式？
（2）运动轨迹是一个齿条齿廓，这个齿廓是否与上面图书中所示的截面是一致的？
（3）可否将这两个零件发上来，我用SW模拟一下？
（4）动画中的啮合线是怎么设置显示的那么清晰？

woodee · 发表于 2016-4-9 23:57

mrmrw 发表于 2016-4-9 21:06
没有看懂woodee兄的意思！
（1）你给出动画中，ZI蜗杆是与一个斜齿条啮合？似乎不符合蜗杆与齿条的运动 ...

那是蜗杆-斜齿轮副的一个公共齿条（刀具齿条）。

登录/注册后可看大图

纪永君 · 发表于 2016-5-14 09:14

齿轮滚刀,蜗轮滚刀在检测中,都有一个检测项目,叫做"啮合线".这条线就是刀具的渐开线.蜗杆也是一样,当然还有好多的解释.....

yhdcx · 发表于 2016-6-23 11:20

这里大神级好多··········求带·····
