齿形齿向测量图与底下的数值无关吗

2870424367 · 发表于 2016-3-30 07:55

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

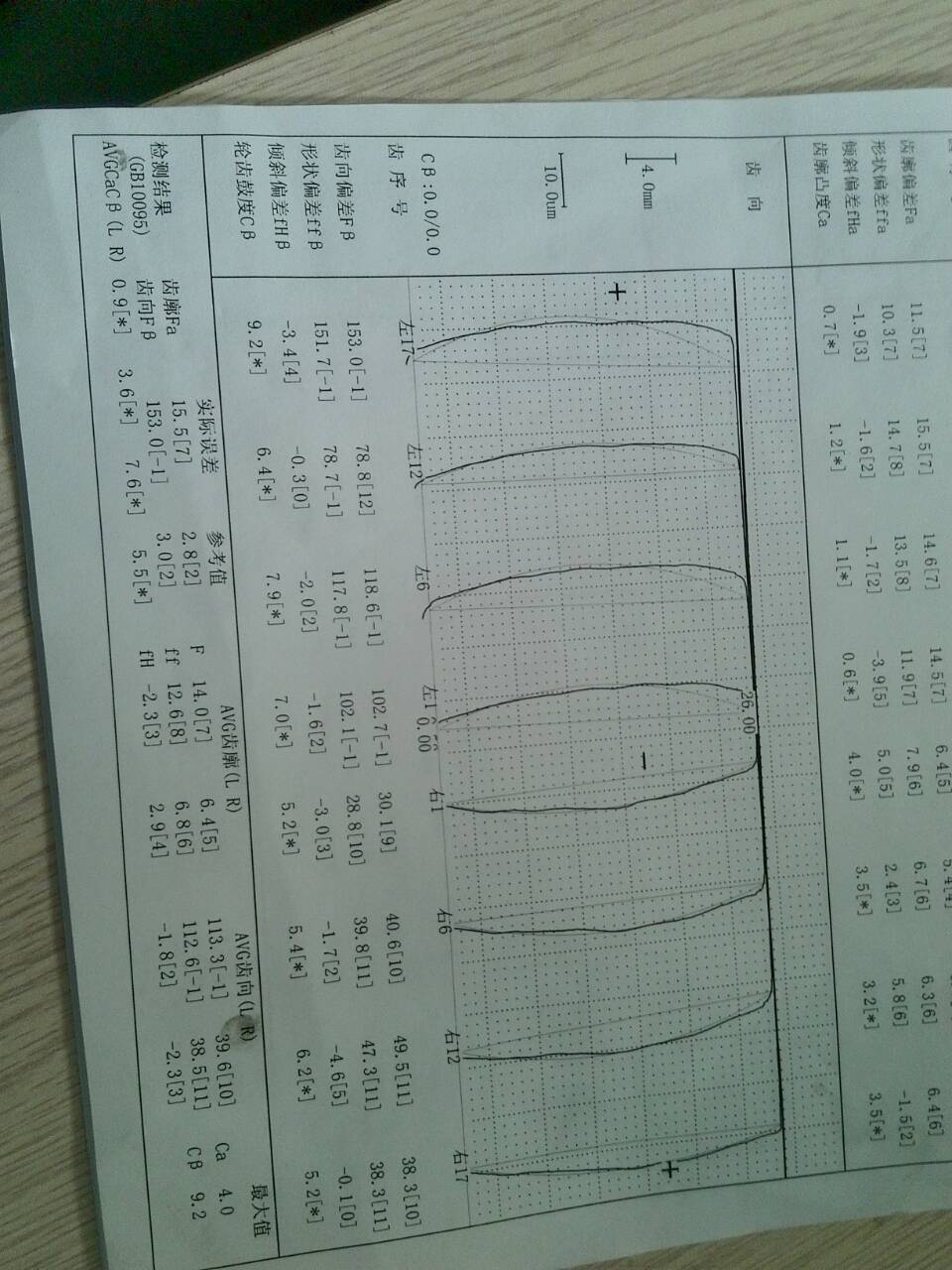

本人刚接触齿轮不久，大家帮我看看这张齿向图，我说不合格，但有人说合格，我就说不出理由来。还有底下的数值不准，什么终评的长短也有影响，一大堆。求大家解释。跪求

hxhzzg1 · 发表于 2016-3-31 07:59

齿向方向是鼓形，中间凸，两头低！

2870424367 · 发表于 2016-3-31 10:29

hxhzzg1 发表于 2016-3-31 07:59
齿向方向是鼓形，中间凸，两头低！

谢谢，我想问下，底下数值不重要吗

NGCQE · 发表于 2016-4-3 17:51

合格与否要根据标准，所以评价前要确定评价的指标都有哪些，是否都满足，如果满足，则合格，否则不合格。
底下的数值当然重要，评价就是依据这些还有其它的规定。

NGCQE · 发表于 2016-4-3 17:51

合格与否要根据标准，所以评价前要确定评价的指标都有哪些，是否都满足，如果满足，则合格，否则不合格。
底下的数值当然重要，评价就是依据这些还有其它的规定。

luomo226 · 发表于 2016-7-15 14:36

NGCQE 发表于 2016-4-3 17:51
合格与否要根据标准，所以评价前要确定评价的指标都有哪些，是否都满足，如果满足，则合格，否则不合格。
...

严重同意楼上看法……

zl3264507 · 发表于 2016-7-16 08:41

首先设置齿向检测参数时，要根据产品图纸要求设置，有鼓形设置鼓形，齿向的检测范围设置分实际检测的长度，评价的长度，比如齿轮的实际高度是40，你实际检测设置的齿向长度是40.评定的长度根据图纸要求，要是图纸要求是40，你就设置40，下面显示的数值就是齿向40长度的评定数值，要是图纸没有要求，就按标准设置，长度是实际检测长度的90%，也就是36，下面显示的数值就是齿,36范围内的评价数值。

xueyuxueyu2012 · 发表于 2016-7-18 22:10

xueyuxueyu2012 · 发表于 2016-7-20 20:51

645097245 · 发表于 2016-9-10 16:26

zl3264507 发表于 2016-7-16 08:41
首先设置齿向检测参数时，要根据产品图纸要求设置，有鼓形设置鼓形，齿向的检测范围设置分实际检测的长度， ...

未有特殊要求时，评测范围正常不是按80%，上下各去除10%？
