3D弧齿锥齿轮传动图

hyfjy

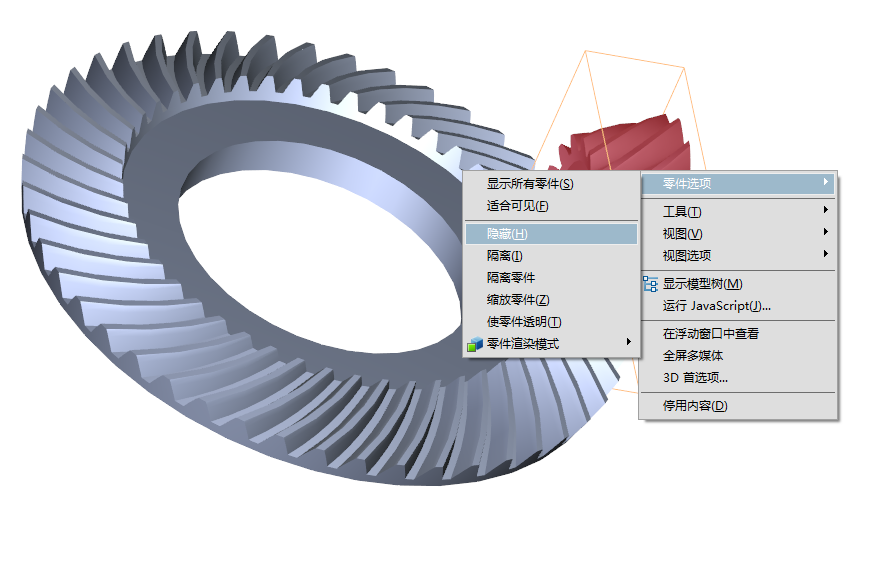

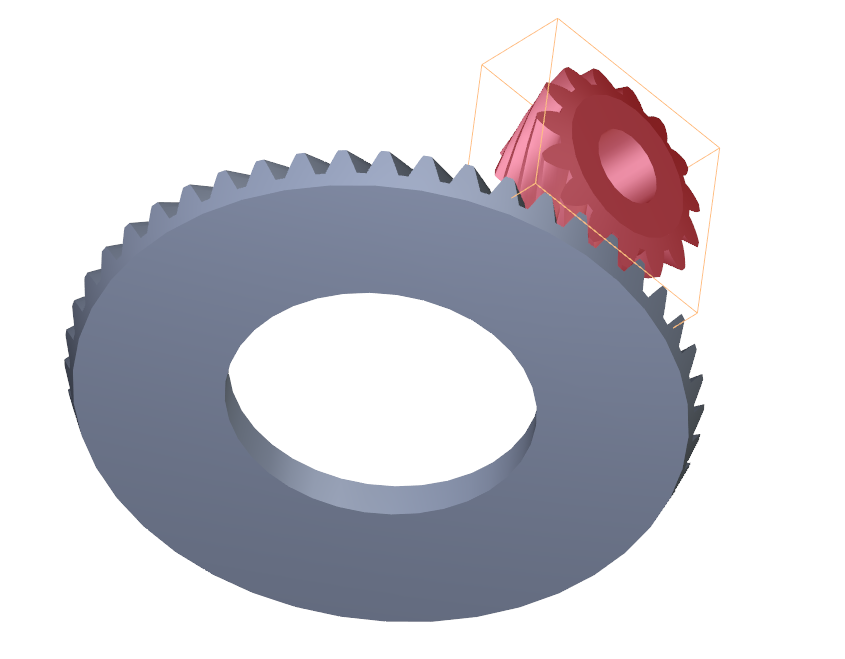

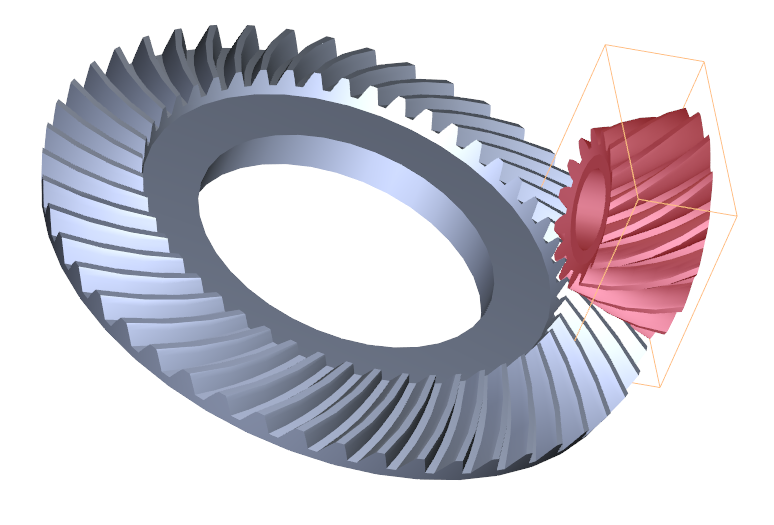

发一个PDF格式的弧齿锥齿轮3D图，可以转动（鼠标左键），可以隐藏，变色，各角度旋转，放大，缩小。










15-47.pdf (752.61 KB, 下载次数: 82)

2016-3-22 14:17 上传

点击文件名下载附件

coalerwang

没有做齿面与齿根的过渡曲面，是吗？
费老建模建模时，齿面、过渡曲面、齿根是分开单独生成，再拟合到一起吗？

hyfjy

coalerwang 发表于 2016-3-29 20:10
没有做齿面与齿根的过渡曲面，是吗？
费老建模建模时，齿面、过渡曲面、齿根是分开单独生成，再拟合到一起 ...

锥齿轮在齿数和足够多时，按格里森制的理论计算法去进行设计，不存在一个零件的面锥侵入另一个零件的基圆内的可能性。故在设计时，不用展成法齿形，只按公式计算出齿根圆角就可以了，各截面的根圆角是成比例排列的，与锥距成比例。
