UG绘制简易锥齿轮无法扫掠

郭子干干干 · 发表于 2016-3-13 12:11

您需要登录才可以下载或查看，没有账号？注册

x

刚开始学习锥齿轮建模，采用简易的表达式参数化建模，大端和小端轮廓线已经绘制出来，但扫掠的时候发现无法扫掠，求大家帮助一下，谢谢！

coalerwang · 发表于 2016-3-13 21:53

qq：278521396

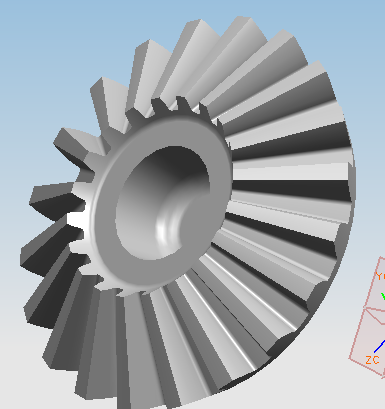

通过齿面加工仿真，精确建模，可与cage软件计算的坐标点对比验证建模的正确性。

jingshi · 发表于 2016-3-14 08:20

本帖最后由 jingshi 于 2016-3-14 15:07 编辑

4.0的打不开

郭子干干干 · 发表于 2016-3-14 09:39

jingshi 发表于 2016-3-14 08:20
4.0的打不开

刚才试了一下转换为NX4.0，只有旋转体可以选中，线条选不中

郭子干干干 · 发表于 2016-3-14 09:45

jingshi 发表于 2016-3-14 08:20
4.0的打不开

试着转换4.0给您看一下，结果发现只有旋转体可以选中，那些线条不可以选中

郭子干干干 · 发表于 2016-3-20 22:35

coalerwang 发表于 2016-3-13 21:53
qq：278521396
通过齿面加工仿真，精确建模，可与cage软件计算的坐标点对比验证建模的正确性。

请问您说的齿面加工方法是模拟切削加工齿轮的过程吗？

hyfjy · 发表于 2016-3-21 16:18

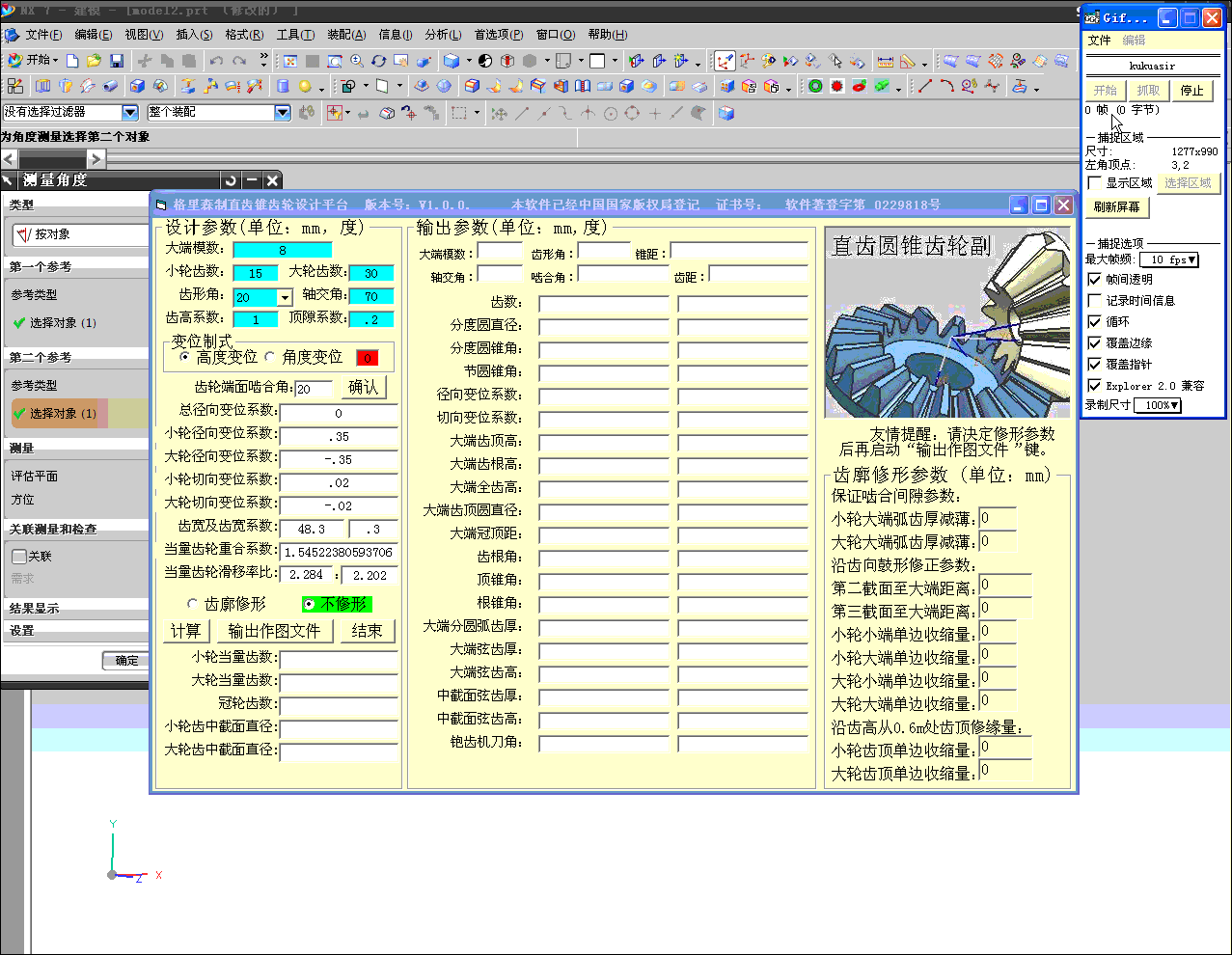

直齿锥齿轮的设计，建模与啮合：
