渐开线插齿刀设计交流

fantaosheng · 发表于 2016-2-29 20:09

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 fantaosheng 于 2016-2-29 20:23 编辑

近几天通宵达旦写代码的成果。
废话少说，上图，有图有真像。

图1

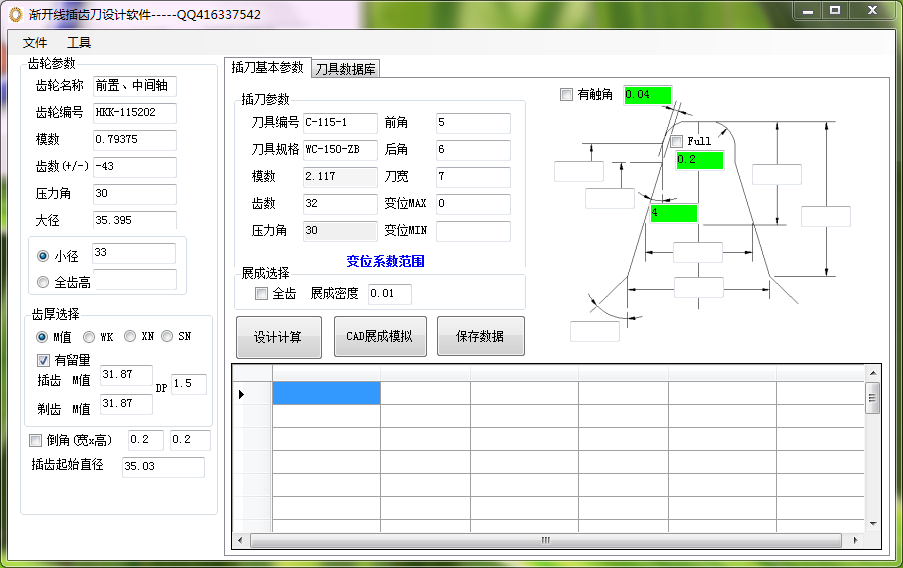

刀具的基本界面，基本参数。齿厚可以由4种方式输入
绿色齿形框是必须填写的界面

图5

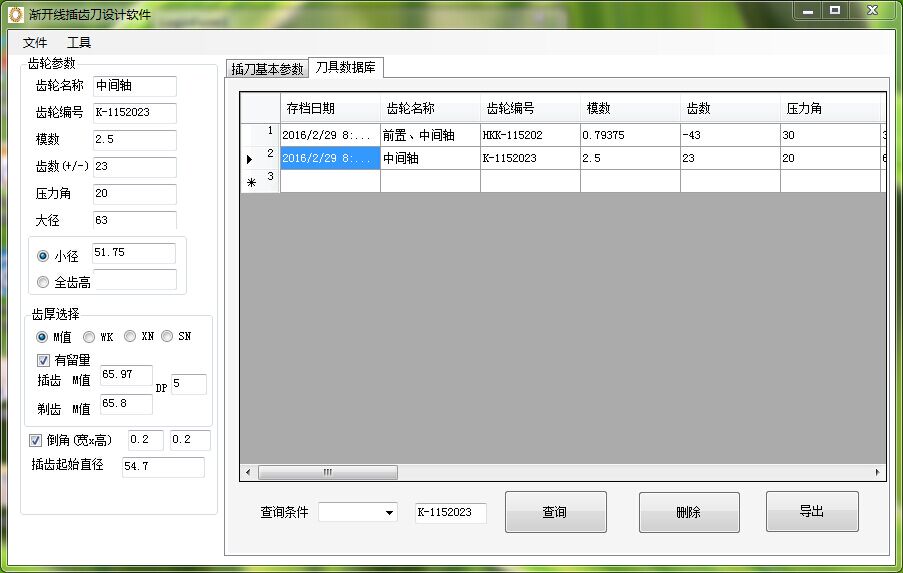

数据库必不可少。

图3

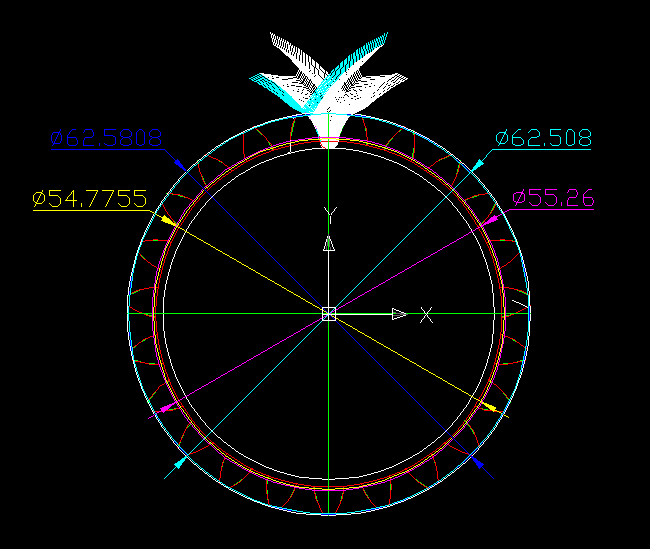

展成、包络界面

图4

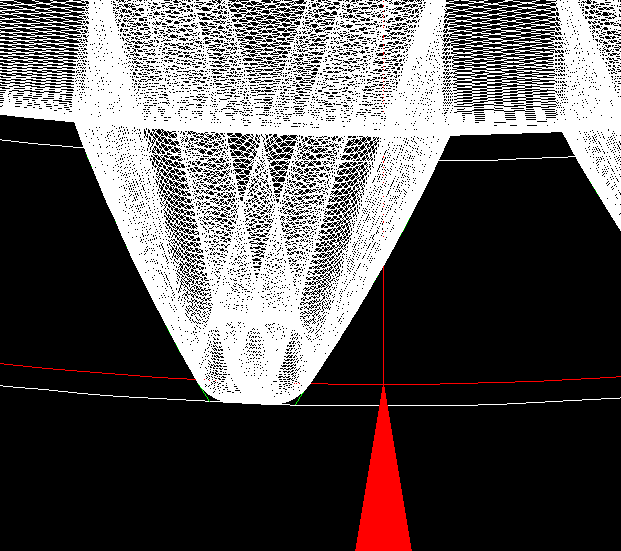

放大效果

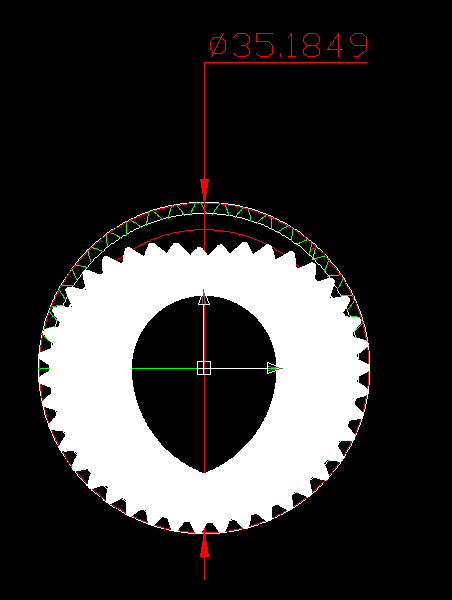

内插展成

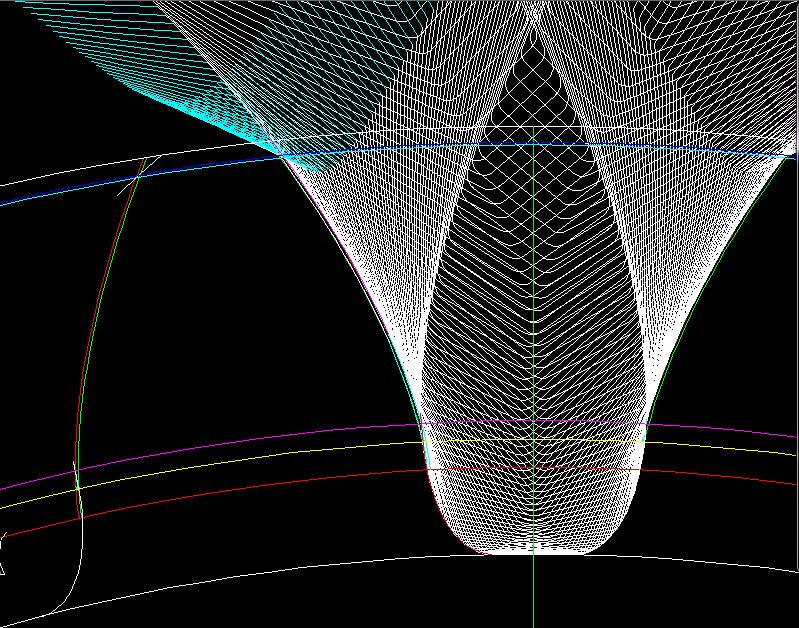

内插放大详细图。
欢迎建议及交流。可联系QQ416337542

补充内容 (2016-3-14 21:08):
看来不提供个试用。没人讨论啊！！！！

fantaosheng · 发表于 2016-2-29 20:16

修改还减论坛分？没天理啊。

浅听莫相离 · 发表于 2016-2-29 21:01

老范，行啊，整的挺高大上

fantaosheng · 发表于 2016-3-1 19:58

浅听莫相离发表于 2016-2-29 21:01
老范，行啊，整的挺高大上

你就是传说中的“小文文”？我猜应该是

刀疤五 · 发表于 2016-3-2 15:35

插刀设计涉及因素较多,从界面上看,内容太少.像只是一个内啮合齿轮计算程序.

mrmrw · 发表于 2016-3-3 12:48

看到楼主的刀具包络图了，有个小问题请教：
楼主包络图中是直齿轮的，包络出了齿根过渡曲线——请问你图中的吃个过渡曲线是如何求出并绘制的？
如果是斜齿轮，在包络图中过渡曲线是否可以绘制出来？

刀疤五 · 发表于 2016-3-3 17:32

mrmrw 发表于 2016-3-3 12:48
看到楼主的刀具包络图了，有个小问题请教：
楼主包络图中是直齿轮的，包络出了齿根过渡曲线——请问你图中 ...

斜齿轮，在包络图中过渡曲线是否可以绘制出来？

回答:
【齿轮及刀具设计验算SH6.0s】的斜插刀模块.可绘制工件全部齿廓曲线.

fantaosheng · 发表于 2016-3-3 19:42

求法原理是一样的。能求出来。说实在的求这个太头疼了

fantaosheng · 发表于 2016-3-3 19:46

刀疤大神，计算的内容在计算界面里面没体现出来。包括在gdv中

流光醉影 · 发表于 2016-3-6 21:34

必须赞一个
