请问同一把齿轮刀具，能不能加工出齿顶高系数为1.0和0.8或者是0.9的齿轮

zyh007zyh · 发表于 2016-2-8 22:00

您需要登录才可以下载或查看，没有账号？注册

x

请教：
1. 同一把齿轮刀具，能不能加工出齿顶高系数为1.0和0.8或者是0.9的齿轮呀？其他的模数，压力角相同。
2.同一传动副中，小齿轮齿顶高系数为0.9或者是0.8，大齿轮的齿顶高系数为1.0，其他的模数，压力角相同，这样的组合可以吗？有什么问题吗？

谢谢师傅的答疑！

lijiqiang · 发表于 2016-2-15 16:31

只要参数合适是可以的，齿顶圆尺寸是由齿坯尺寸决定的！

wangqingbin · 发表于 2016-2-16 07:06

1.可以加工。不够深时左右窜滚刀
2.可以

deathen · 发表于 2016-2-16 11:20

可以加工，就是其中两个不同齿高系数的齿轮根径会或深或浅一点，要是根径要求不严的话完全可以。
齿轮的组合方面不懂，只懂刀！

fuguangyi · 发表于 2016-2-16 11:23

齿根圆尺寸怎么办？

niuershiye · 发表于 2016-2-16 18:13

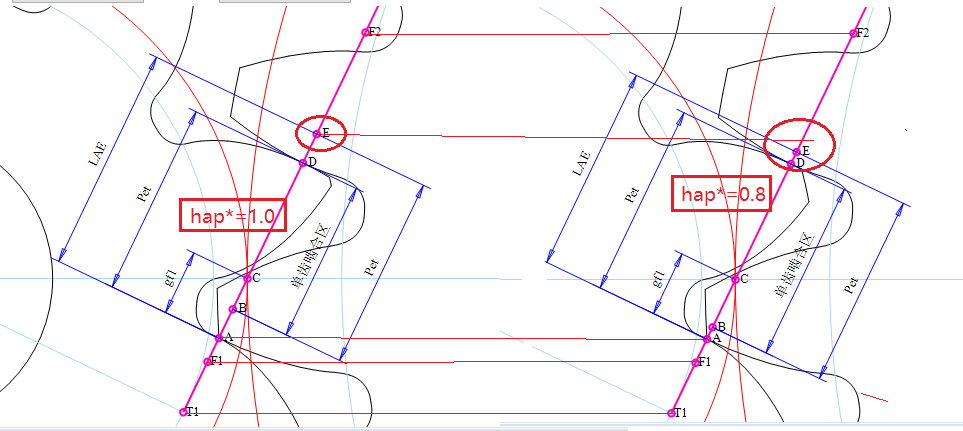

hap* 不同的啮合

======================
左图 hap*=1.0 ；右图 hap*=0.8 (仅仅小齿）
进啮点 A 不变化，出啮点 E 变化，重合系数变小。

niuershiye · 发表于 2016-2-17 22:42

模数 mn>1 的齿轮，一般不是全切（即不切齿顶），小模数一般是全切的（齿顶也一次切出来）。
对于塑料齿轮，可以不按规定办，它不需要滚刀（或插刀）。

zyh007zyh · 发表于 2016-4-24 17:16

niuershiye 发表于 2016-2-16 18:13
======================
左图 hap*=1.0 ；右图 hap*=0.8 (仅仅小齿）
进啮点 A 不变化，出啮点 E ...

谢谢，师傅的软件真的是顶级多功能呀。。

wyhsbp7878 · 发表于 2020-5-24 23:46

关键看齿根圆直径要求严不严，如果严，不能共用

litongxie · 发表于 2020-5-25 18:08

看你齿轮模数大小，对齿根圆影响程度不同。结合齿轮使用场合，评估齿根圆可接受的范围，同时关注顶隙和侧隙的变化。
