紧急求助各位：变位齿轮啮合仪用标准齿的参数设定在线等。

coogur

各位大神们：
     请问我们现在有一塑料变位齿轮，要做标准齿在啮合仪上进行FI‘fi''的测量，请问这个标准齿master gear。 是否是标准的非变位齿轮呢？还是做成相应的变位齿轮呢？谢谢。在线等。

wxg569170942

测量是要看它的精度等级是吗？应该是实际的齿轮

luomo226

不是，只要能够覆盖正给被检测齿轮的全部齿形即可……

wangqingbin

1.标准齿轮精度比产品齿轮精度高2级  2.最好是质数齿，与被检齿轮无公倍数  3.标准齿轮的有效啮合长度大于被检赔对齿轮的

luomo226

参数发上来……

coogur

luomo226 发表于 2016-2-3 07:33
参数发上来……

被测齿轮，模数M0.835齿数10压力角20变位系数x=0.9 ，求标准齿的制作参数。谢谢。

wzx

最好是零件的配对齿轮参数，如果不知道或者不合适就选模数、压力角相同，齿数按以下条件确定：标准齿轮和零件齿轮的计算啮合中心距在双啮仪中心距允许范围内，两齿轮齿数不是整数倍关系就行。

niuershiye

coogur 发表于 2016-2-15 16:22
被测齿轮，模数M0.835齿数10压力角20变位系数x=0.9 ，求标准齿的制作参数。谢谢。

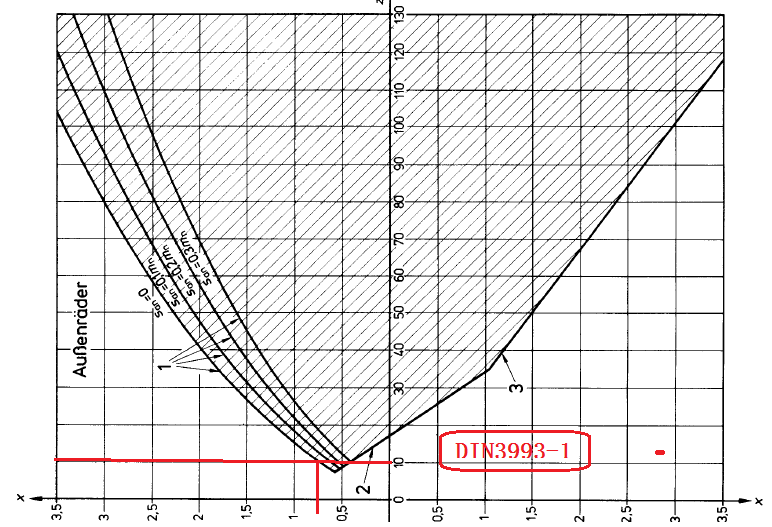

变位 X 0.9----- 看看DIN 3993-1 20 压力角 齿顶变尖 X 0.7

fuguangyi

niuershiye 发表于 2016-3-13 15:39
变位 X 0.9----- 看看DIN 3993-1 20 压力角 齿顶变尖 X 0.7

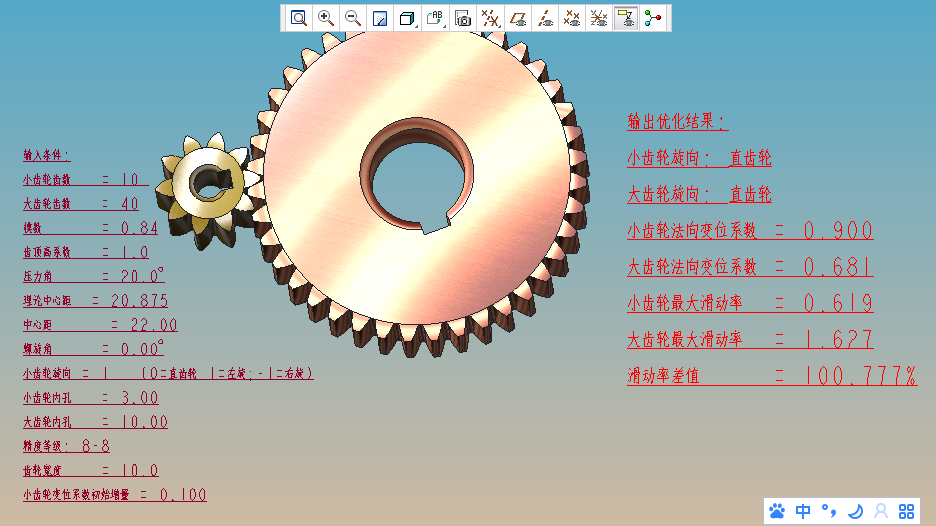

也不是，看人家的中心距是多少，只要是角变位合适就可以，例如Z1=10 Z2=40 A=22，可以的，小齿轮齿顶厚度为0.22

hyfjy

双面啮合检验也就是综合检验，这个被测齿轮要保证在检测最小渐开线起始点时，小于或者等于啮合时与配偶齿轮的这个参数值，另外要核算一下，在极限点会不会过检，也就是标准齿轮与被检齿轮突然产生中心距的突然变小。通常为避免这种情况，就得让标准齿轮与被检齿轮的啮合角，略大于工作时的啮合角，另外请注意，我们说的“检查用齿轮”也就是标准齿轮，决没有让这个检查用齿轮的变位系数等于零这个意思，这里的标准，指的是精度较高，相对被检齿轮，它的齿形，齿向等各种参数，在检测过程中产生的误差，已经很小很小，不足以影响对被检齿轮的误判，故标准齿轮的精度等级至少应该比被测量齿轮高出国标的二级以上，如果要检测国标七级齿轮，标准齿轮就得设计为5级或者以上。
