老外设计的一套 NGWN1

niuershiye · 发表于 2016-1-30 10:54

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 niuershiye 于 2016-1-30 11:50 编辑

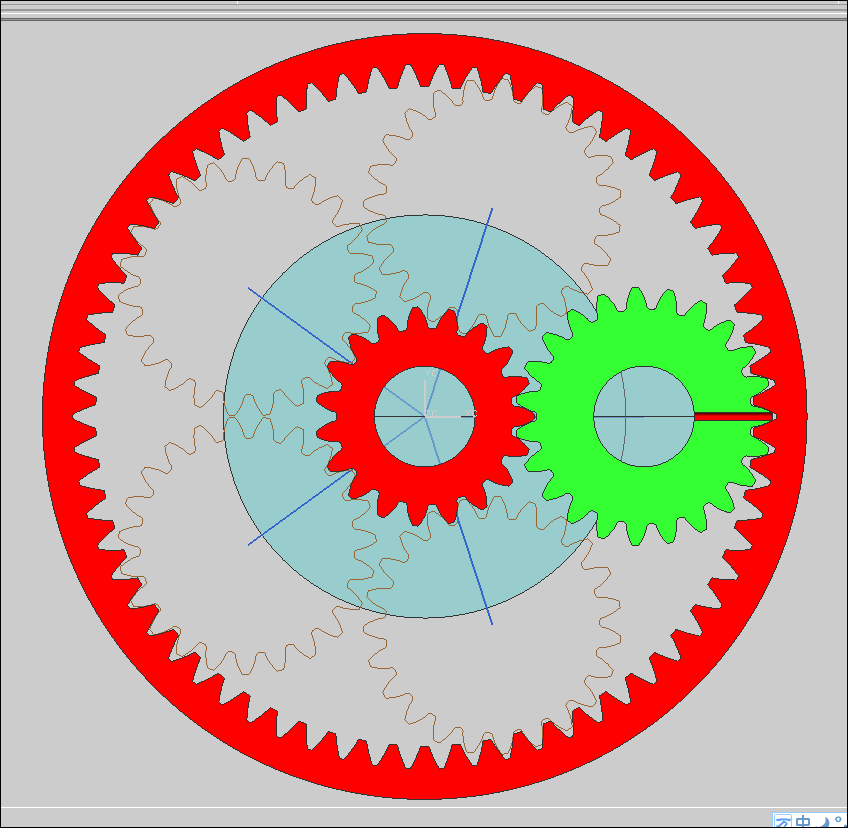

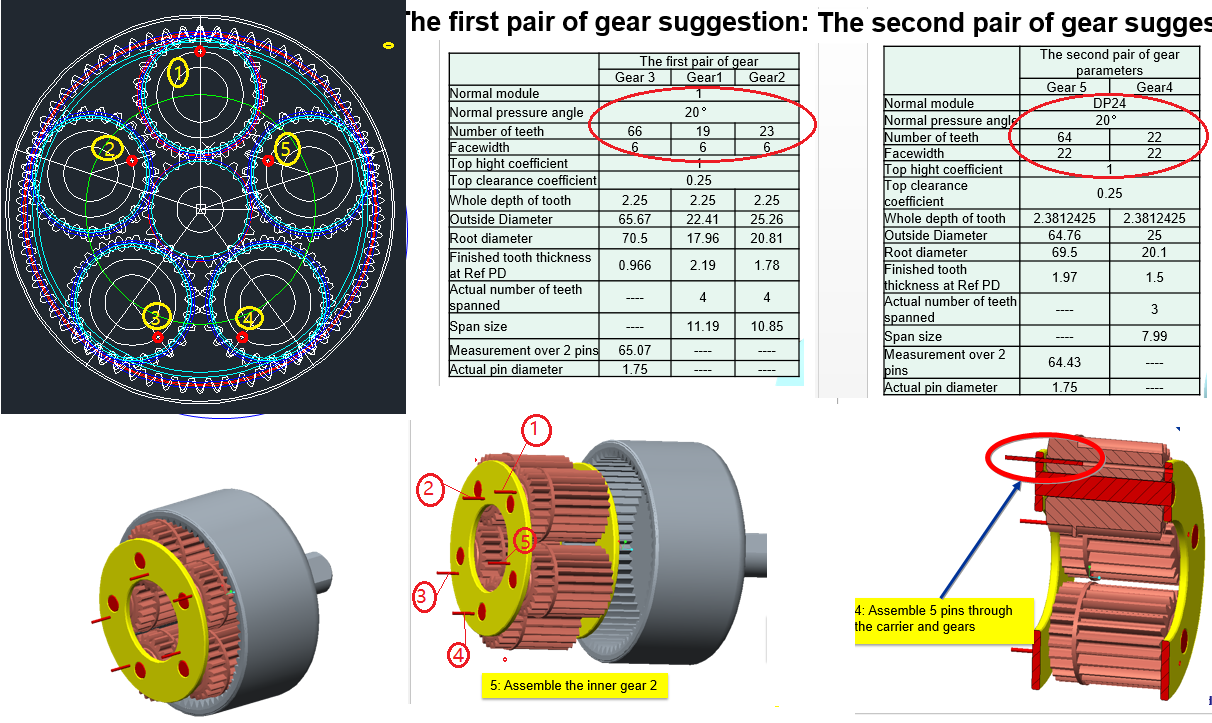

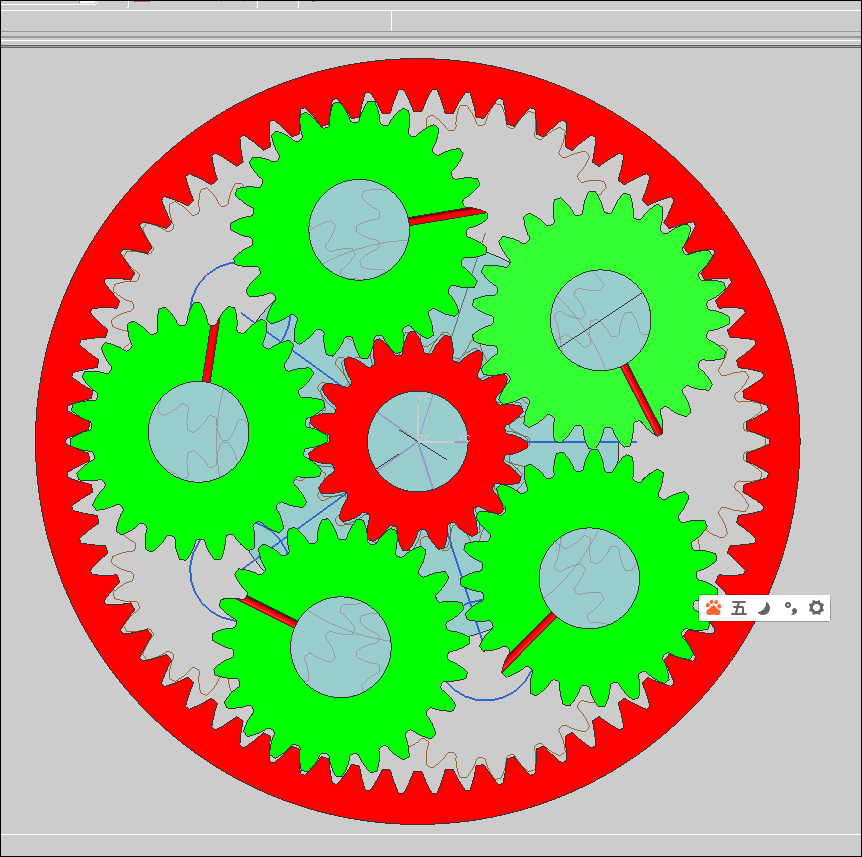

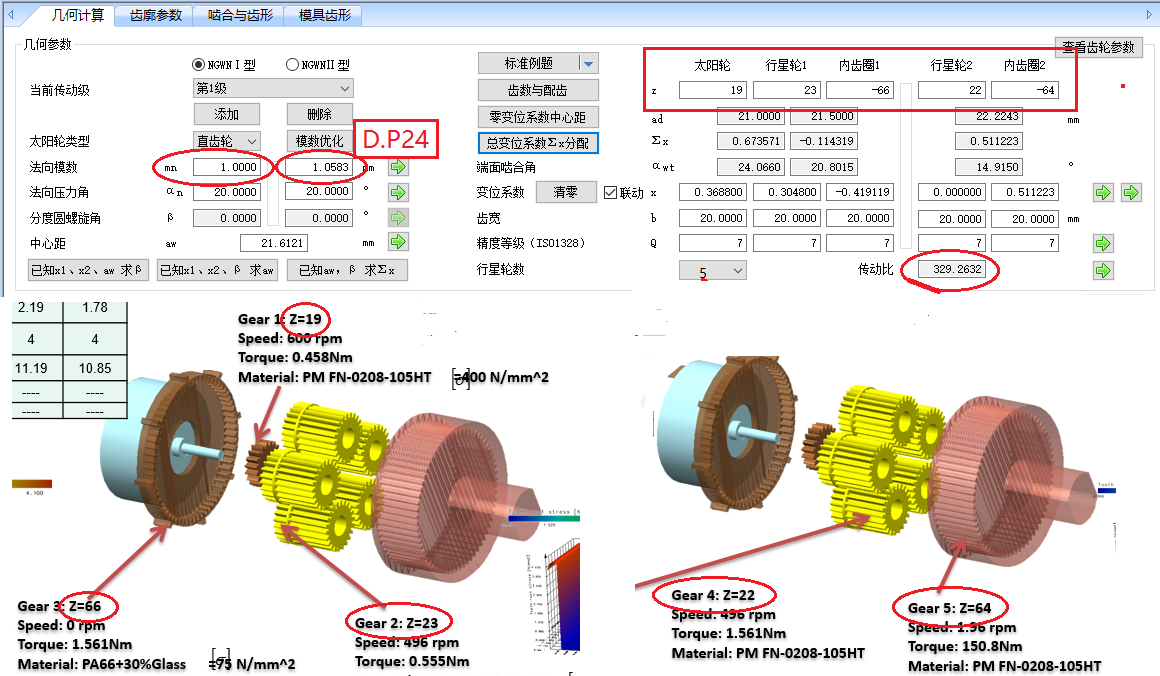

2015-12 ，接触到一套老外设计的 NGWN1 . 数比是 329.29
1> 第一部分（NGW) 模数1 ，第二部分（NW) 径节制 24，模数1.0583333
2》输入端的齿宽 b 远远小于输出端。
3》组装方式比较巧妙。双联齿 23--22 组合，没有公约数，只有一个齿能对准。
必须计算对准齿的在安装时的位置，用了五个安装定位销。

------------

hyfjy · 发表于 2016-1-30 16:44

国外在设计这类结构时，我觉得是不俱怕在装配中“麻烦”的，这样的产品对于生手，是困难，对于成熟的企业，应该就是特色了。我在经历设计时，对于各轮都不同的位置角，很多人不理解，要求设计成最简单的，放上就比较行的那种设计，这样的设计不是不可能，但也就减低了企业的技术性，在产品上比较容易被其他的厂抄板。

zyh007zyh · 发表于 2016-2-8 22:50

这样的传动比如何计算的呀，好高手！

infowyc · 发表于 2016-2-13 19:05

这个不错啊行星齿轮有点难度学习中

yifei007 · 发表于 2016-3-2 16:14

我就想知道是用哪个软件设计的？

hyfjy · 发表于 2016-3-21 15:56

yifei007 发表于 2016-3-2 16:14
我就想知道是用哪个软件设计的？

条条大路，只要方向对了，总能通罗马的，软件讲就的是数学模型，是设计的思路，几乎就是只有想不到的，没有做不到的，这类设计，如果用心去做，都不是太难的问题。故“不要问我是那里来”，任何软件，目的其实也是为了计算方便而已，一个需要的功能，也决不会是仅有一个软件能做出来，否则就不称为“软件”了。用张三的，用李四的，用中国的，用外国的，因为基本的设计公式全世界都应该是一样的，结果也当然会是一样的。告诉你是在火星上买来的，你能去买回来么。其实不用去火星的，地球上就有，其实也不会只有外国才有，中国也有。

woodee · 发表于 2016-3-21 22:57

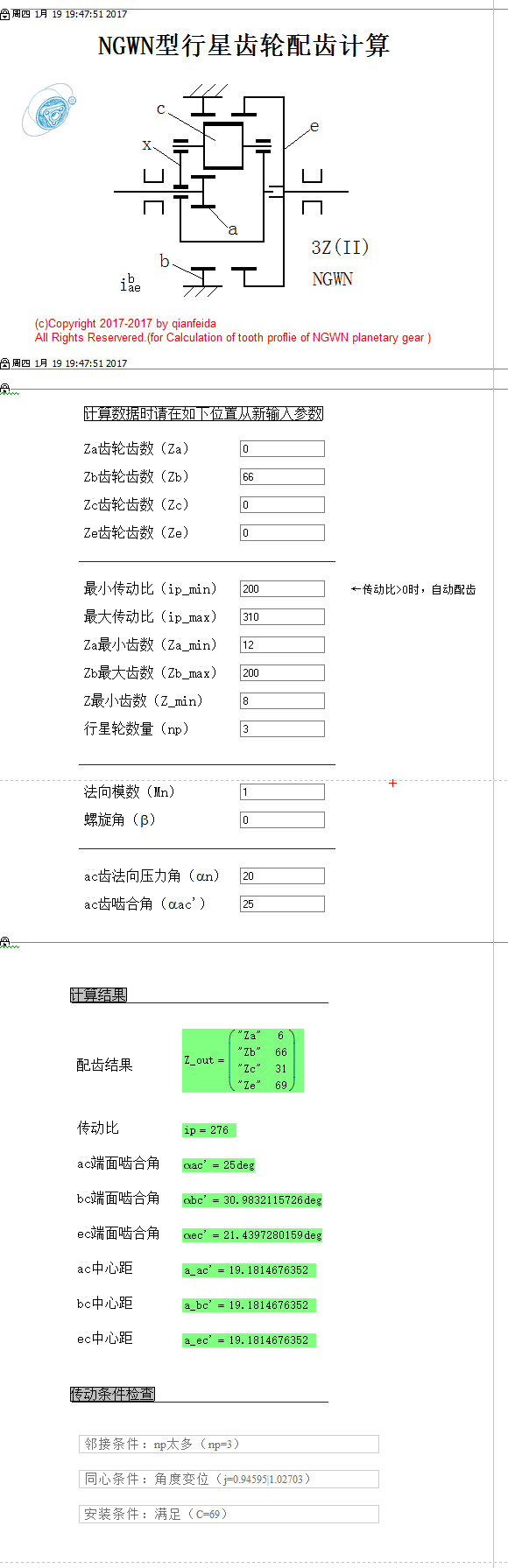

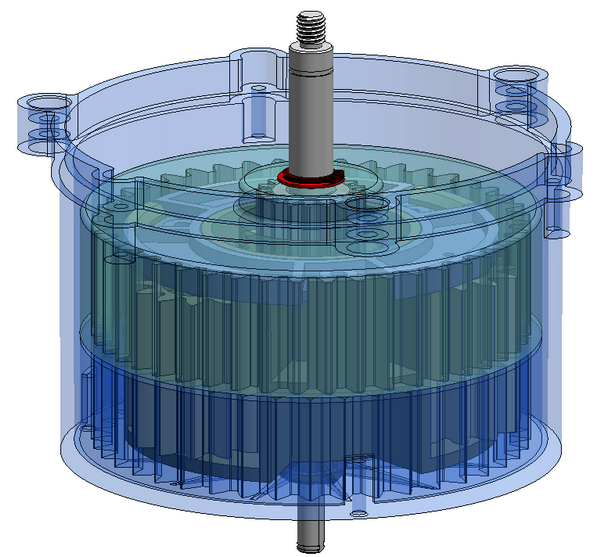

俺前年设计的：

hyfjy · 发表于 2016-3-22 14:31

shuaiqidewt · 发表于 2016-11-29 10:19

我在做过类似的，这种双排行星轮各个相对角度都不同的装配难点。楼主的是什么软件，希望告知下想学习学习

freefreemen · 发表于 2017-1-20 19:41

配了NGWN2的齿
