UG怎么画压力角花键

305202586 · 发表于 2016-1-24 10:04

您需要登录才可以下载或查看，没有账号？注册

x

压力角内花键参数
齿数 24
模数1
压力角 30°
内花键大家 25.4
内花键小径 23.35
请高手帮忙在UG里面画好转换成二维平面图
入有画花键软件请分享个

杨大侠 · 发表于 2016-1-24 14:16

本帖最后由杨大侠于 2016-1-24 14:21 编辑

　　ＣＡＴＩＡ做可以吗？请提供一个齿的分度圆齿厚，否则将建模不准确，ＣＡＴＩＡ的二维工程图也很好，可以做成国标Ａ３版面的。

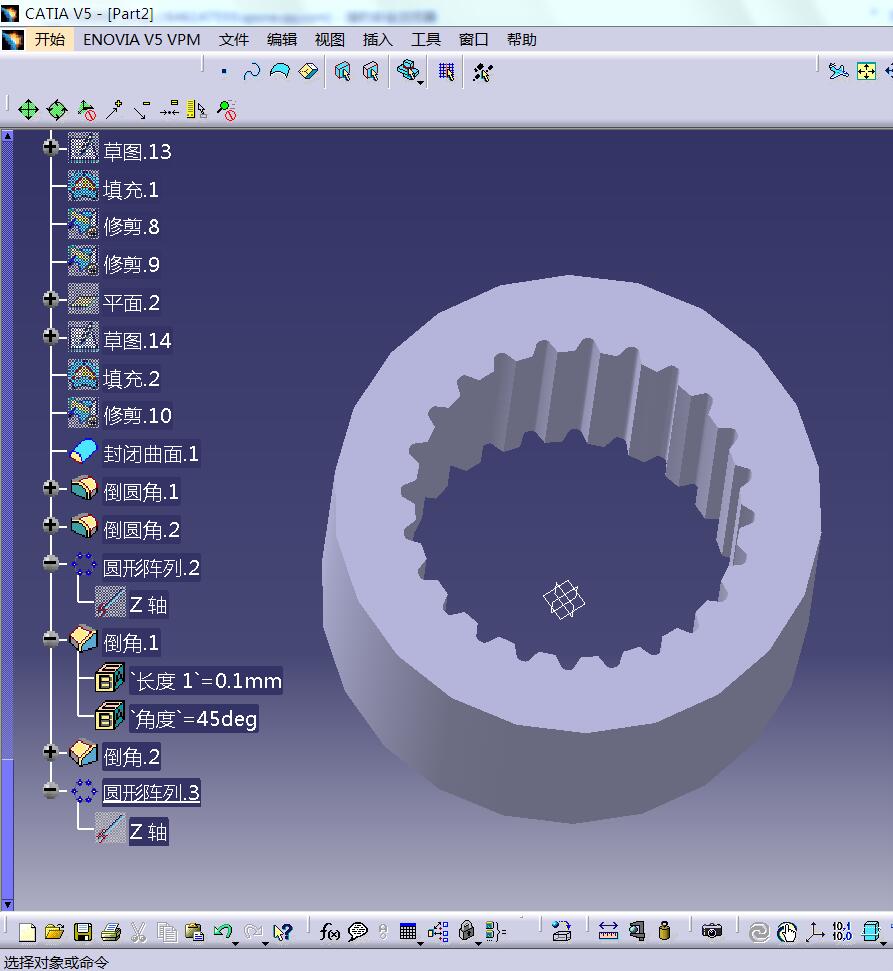

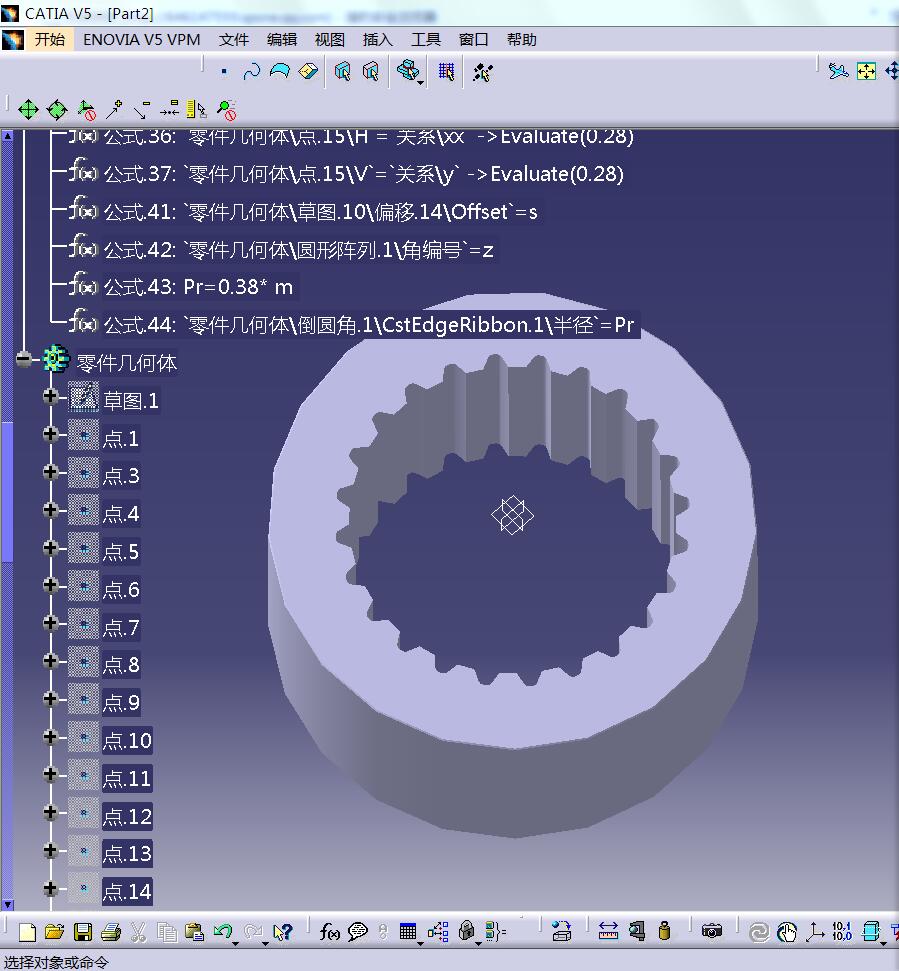

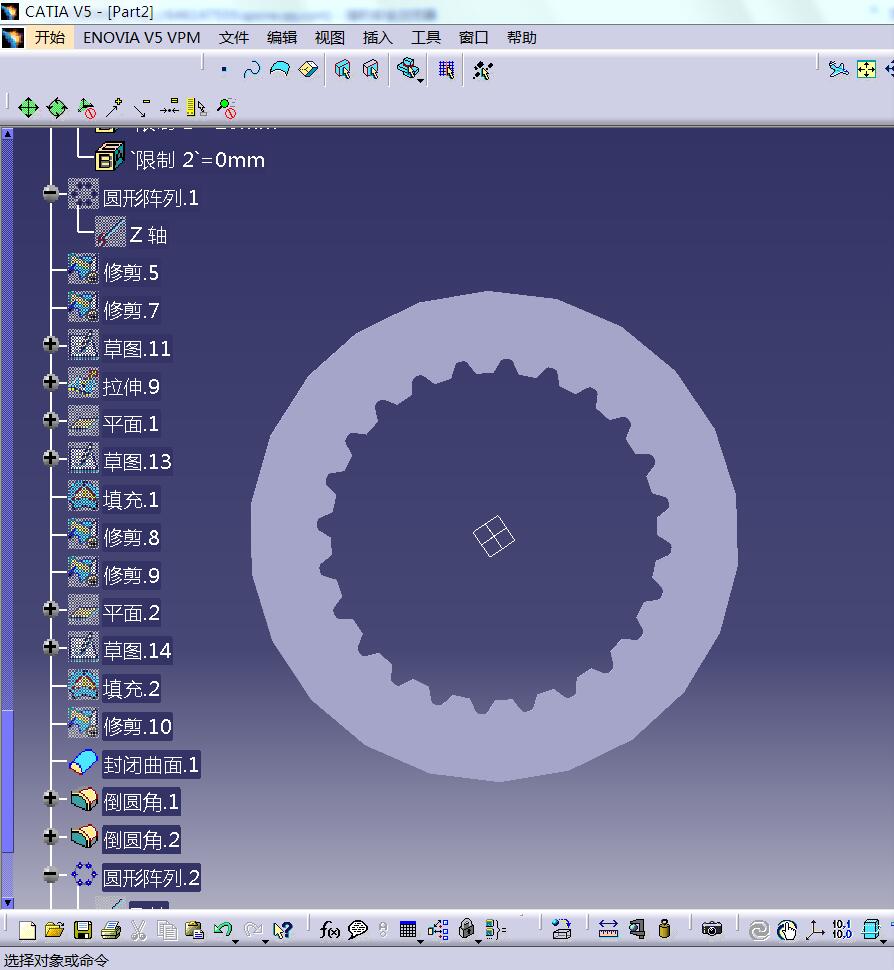

杨大侠 · 发表于 2016-1-25 04:39

模数１，齿数２４，压力角３０度内花键。

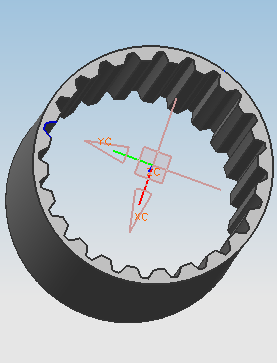

jingshi · 发表于 2016-1-25 15:42

UG4.0绘制的file:///C:\Documents and Settings\Administrator\Application Data\Tencent\Users\917869446\QQ\WinTemp\RichOle\}8CH0~`9OZ(WFLO9ME`]I7E.png

305202586 · 发表于 2016-3-12 08:17

jingshi 发表于 2016-1-25 15:42
UG4.0绘制的

前辈帮忙画个日本渐开线，内花键参数齿数18 模数1 压力角20° 变为系数+0.8 花键大径20 花键小径18 跨棒距16.067 上差+0.071 下差0画好后存为CAD2007格式我好线切割内花键如果谁有这方面软件能分享一个最好了谢谢！

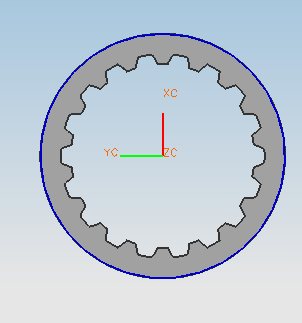

jingshi · 发表于 2016-3-12 15:26

本帖最后由 jingshi 于 2016-3-13 15:09 编辑

305202586 发表于 2016-3-12 08:17
前辈帮忙画个日本渐开线，内花键参数齿数18 模数1 压力角20° 变为系数+0.8 花键大径2 ...

请检查一下，没有倒角.并且齿厚是按最大公差绘制的。

305202586 · 发表于 2016-3-12 17:12

jingshi 发表于 2016-3-12 15:26
请检查一下，没有倒角

万分感谢！

305202586 · 发表于 2017-6-13 11:42

jingshi 发表于 2016-3-12 15:26
请检查一下，没有倒角.并且齿厚是按最大公差绘制的。

前辈们帮个忙，小弟有个花键轴需要线切割花键套来检查，，，，，，，花键参数如下，模数1.25 齿数15 压力角37.5° 就画标准的就行了最好保存为CAD2004 谢谢

jingshi · 发表于 2017-6-13 16:14

305202586 发表于 2017-6-13 11:42

把图纸传过来QQ917869446

jhoste · 发表于 2018-1-9 08:13

这个我可以免费帮你。
