双联行星轮机构中的配齿问题

meigang001 · 发表于 2016-1-20 08:59

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

请教各位：双联行星轮机构中的配齿问题，一行星排配齿如下：Zs：46，Zp1：22，Zp2：44，Zr：112，模数mn：1.4，压力角20°螺旋角20° 中心距51，能够正常装配吗，有什么注意事项

niuershiye · 发表于 2016-1-20 10:08

1>模数 1.4 是不是写错了，应当是 1.5 , a=51.0
2> 设计NW  一般是 SP1>SP2 , SP1<SP2 z直接设计 NGW 就可以啦。
   例如这个数比仅仅是 2.2174。
3》AGMA6126-B06 27页  表5 （see table 3 B)

niuershiye · 发表于 2016-1-20 10:34

本帖最后由 niuershiye 于 2016-1-20 14:17 编辑

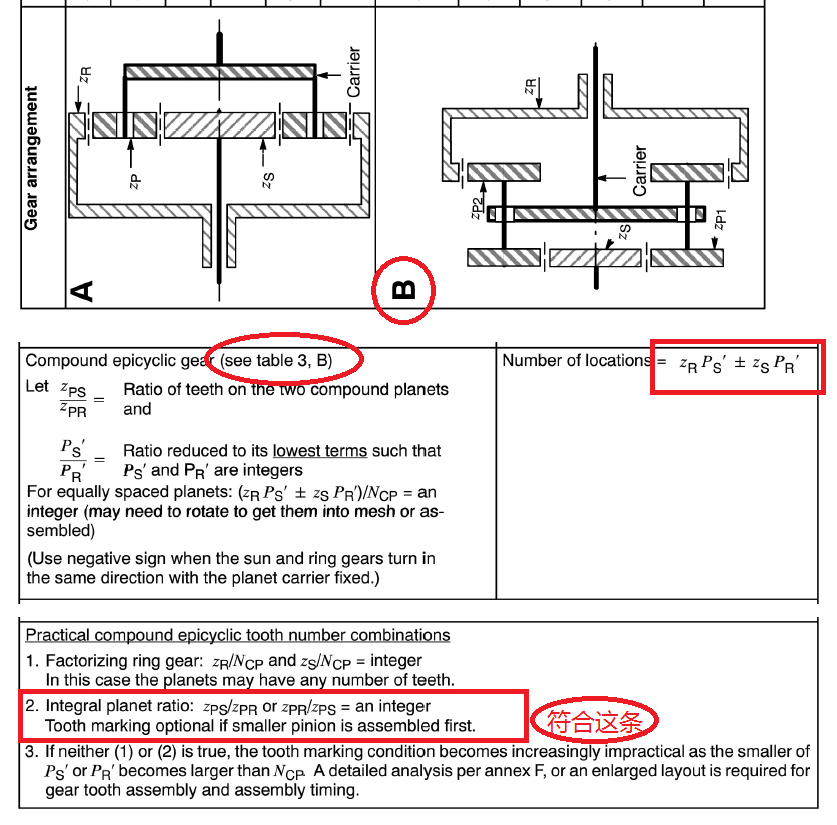

NW 配齿条件 AGMA6126-B06 27页


meigang001 · 发表于 2016-1-20 15:12

感谢您的解答，1.4的模数没有写错，该齿轮部分刀具借用，有变为系数，参数计算过了没有太多问题，关键是两行星轮分别加工后如何装配，现在比较困惑

meigang001 · 发表于 2016-1-20 15:24

感谢您给予的解释，1.4的模数没有错，参数借用刀具所以计算上有变位。我担心的是两个行星轮分别加工磨齿后的焊接环节，是否影响装配和运转精度

niuershiye · 发表于 2016-1-21 15:30

本帖最后由 niuershiye 于 2016-1-22 08:04 编辑

meigang001 发表于 2016-1-20 15:24
感谢您给予的解释，1.4的模数没有错，参数借用刀具所以计算上有变位。我担心的是两个行星轮分别加工磨齿后 ...

1》当初怀疑 1.4 是因为它不是标准系列。
感觉 1.4 还是有问题！不符合 DIN 3993-1的限制变位的规定。
要是不限制 a=51 ，1.4是可以的。

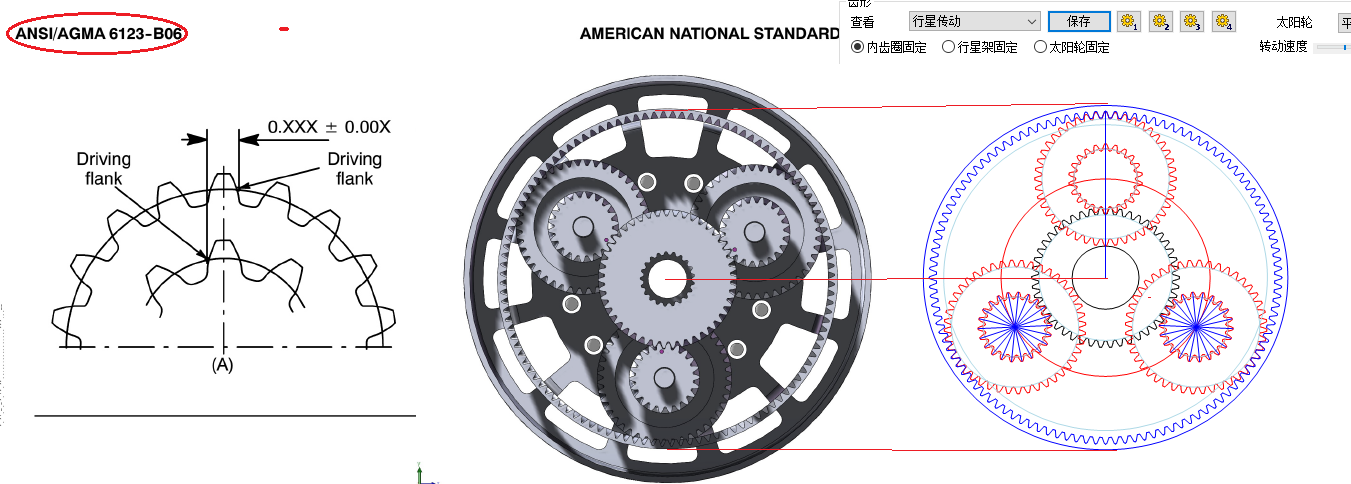

2>关于AGMA 6123

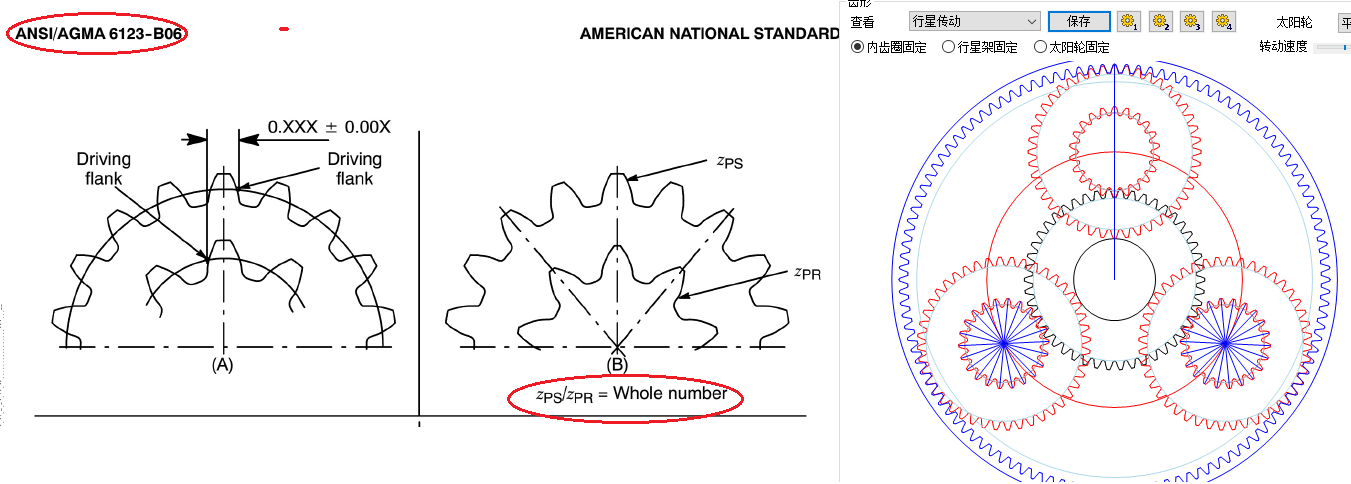

A>  AGMA6123-B06 还说齿数 /NP & ZR/NP 都为整数时，双联齿齿数可以随意。
B>  NW 当 zps/zpr 为整数时，先安装双联齿的较少的那个齿轮，安装标记可以随意（做与不做）。
      具体到这个算例，先安装太阳轮与双联齿的 22齿。前提条件双联齿必须 “对齿” 。

---------------------------

唇齿相依 · 发表于 2016-1-21 16:32

niuershiye版主好厉害呀，什么都懂

meigang001 · 发表于 2016-1-21 17:38

十分感谢版主的解惑。

niuershiye · 发表于 2016-1-21 18:13

本帖最后由 niuershiye 于 2016-1-22 08:06 编辑

meigang001 发表于 2016-1-21 17:38
十分感谢版主的解惑。

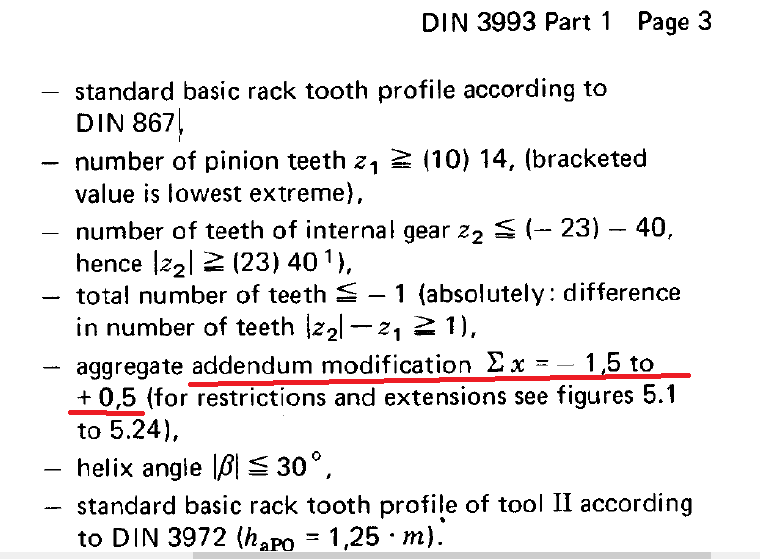

你看看 DIN 3993-1 第三页，明确规定总变位的限制量。

niuershiye · 发表于 2016-1-21 18:15

本帖最后由 niuershiye 于 2016-1-22 07:31 编辑

唇齿相依发表于 2016-1-21 16:32
niuershiye版主好厉害呀，什么都懂

你到我这个年纪要比我知道的多的多。老朽今年80岁啦。
小时候---记得是1953年，算命先生算出来我阳寿 81岁。还有一年就到期了。
