孔位置度标注及解释

hd_1000 · 发表于 2016-1-15 08:50

您需要登录才可以下载或查看，没有账号？注册

x

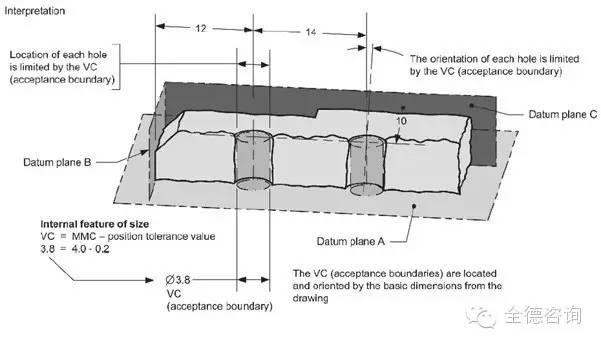

如下图，位置度公差该怎么解释：

从图纸分析：

主要是求VC(virtual condition) 实效尺寸。检具也就按这个实效尺寸的理论精确位置来做。

myrmyr · 发表于 2016-1-16 19:10

按照图纸的要求，检具的检测销极限下差尺寸应该是3.8，检测销相对A,B,C的位置度控制在0.02之内，这样做出来的检具才能用来检测你的那个图纸上的产品

myrmyr · 发表于 2016-1-16 19:14

按照图纸要求，检具的检测销的极限下差尺寸应该是3.8，检测销的位置度应该控制在0.02之内，这样检具才能检测产品。请问楼主怎么联系你，想和你多交流交流测量检测方面的知识。

hd_1000 · 发表于 2016-1-17 10:18

myrmyr 发表于 2016-1-16 19:14
按照图纸要求，检具的检测销的极限下差尺寸应该是3.8，检测销的位置度应该控制在0.02之内，这样检具才能检 ...

对的。非常好。

可以加我QQ： 549707373

bush6339 · 发表于 2016-1-21 21:04

位置度为什么要控制在0.02之内

myrmyr · 发表于 2016-1-22 19:08

bush6339 发表于 2016-1-21 21:04
位置度为什么要控制在0.02之内

检具的的自身位置度要控制好，不然怎么检测产品呢。0.02也是我自己定的一个范围。

zzfjct · 发表于 2020-3-3 20:49

本帖最后由 zzfjct 于 2020-3-4 12:15 编辑

myrmyr 发表于 2016-1-16 19:10
按照图纸的要求，检具的检测销极限下差尺寸应该是3.8，检测销相对A,B,C的位置度控制在0.02之内，这样做出来 ...

你没有将位置度的概念说清楚，例如本例中涉及的六点定位原则、最大实体原则；有关检具制作需符合量规标准，A基准面的形状公差，圆柱销的尺寸公差、形状公差和中心距公差，所有因素都要考虑进去，不是随便定个0.02就可以的。
该图标注有错误，基准A/B/C应该标注为与相关尺寸界线平行短线，基准代号用圆圈表示。
