锥齿轮测绘

hainanyouzhi · 发表于 2016-1-13 21:50

您需要登录才可以下载或查看，没有账号？注册

x

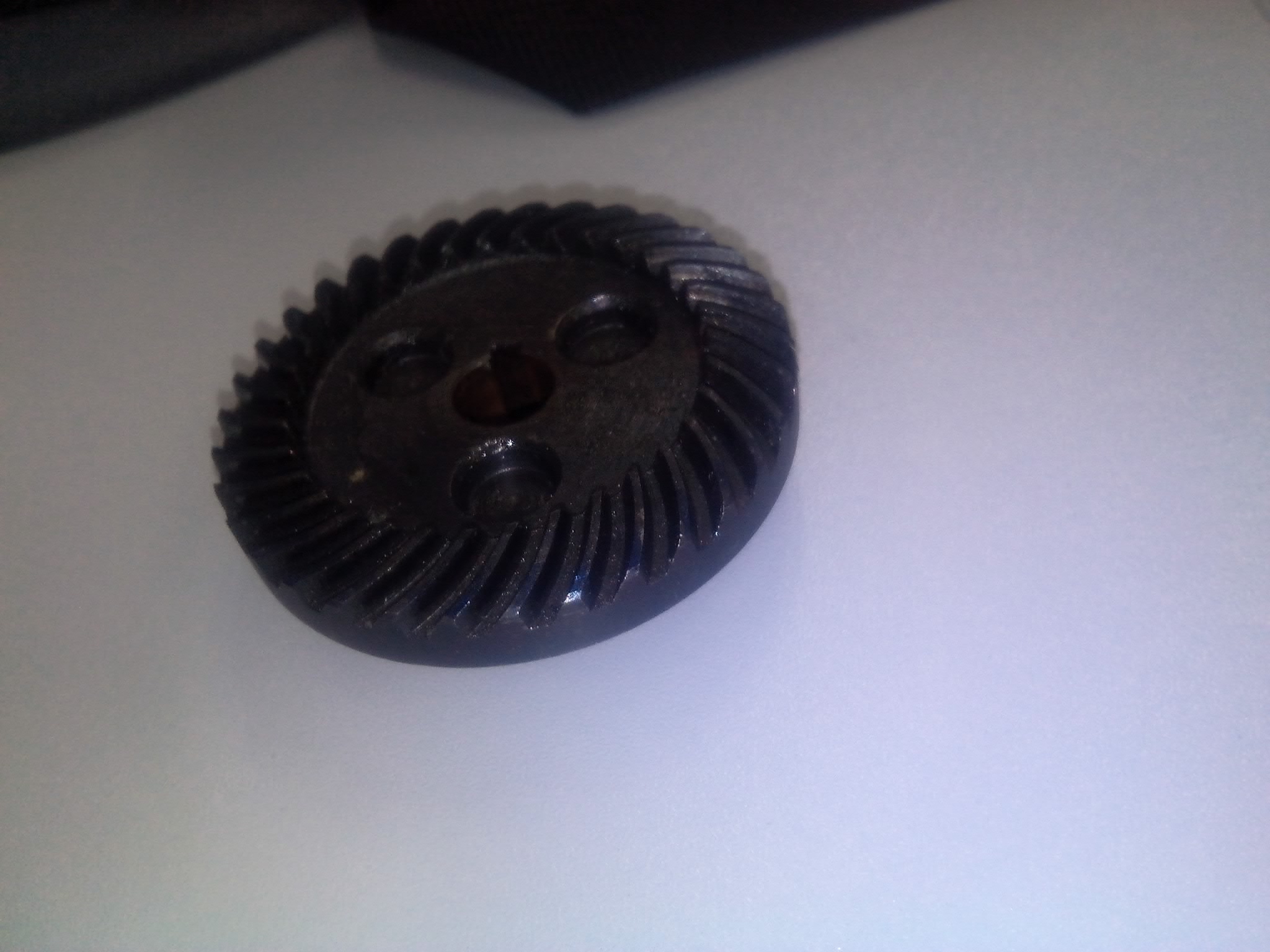

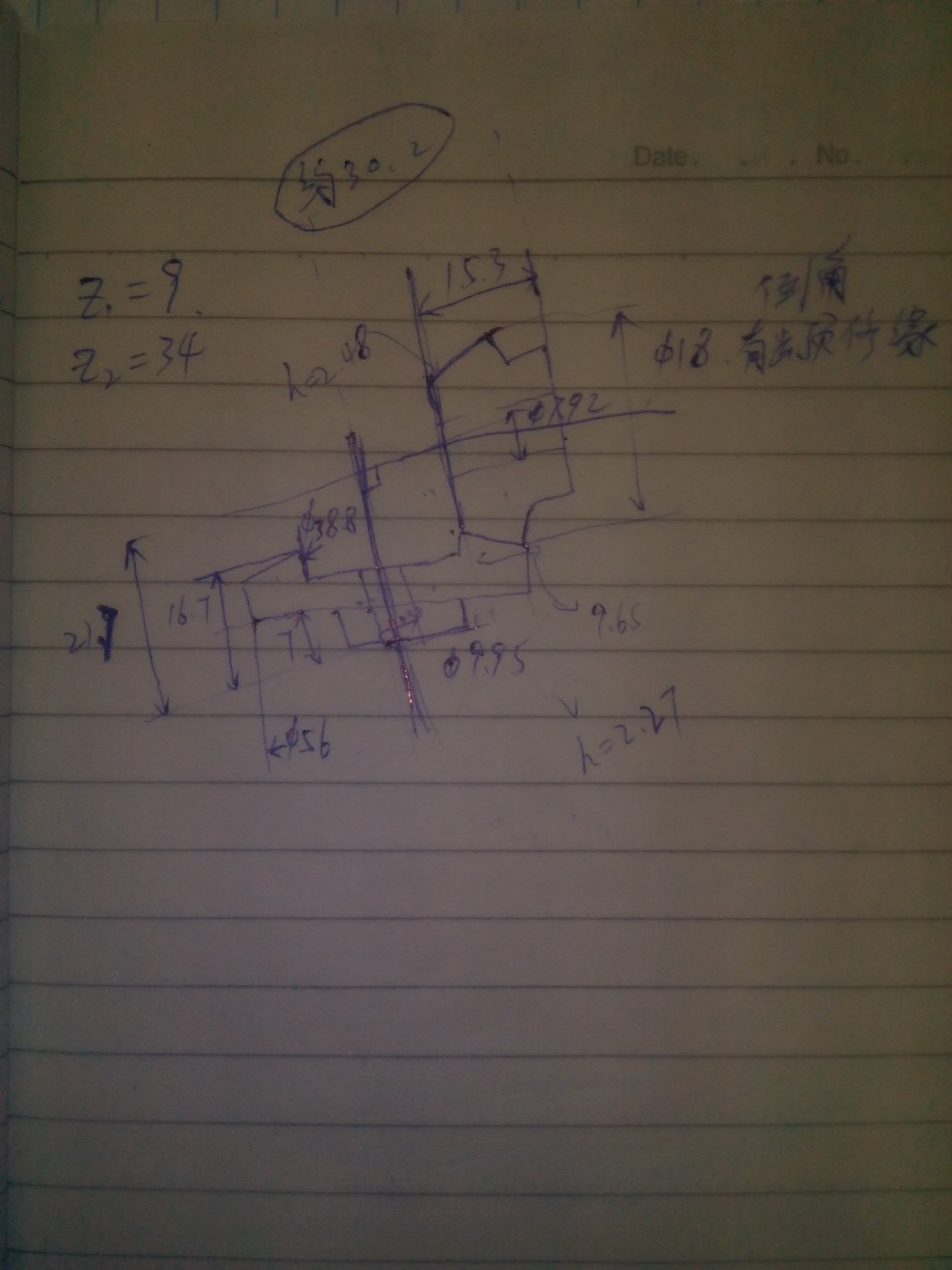

测绘一对锥齿轮，齿数分别为9和34，大概参数见照片，各位大侠帮忙看看模数怎么的如何计算？多谢

hyfjy · 发表于 2016-1-14 07:36

把大小轮的外径作为计算的目标函数，精细测量这对齿轮的安装距（安装的端面基准到另一个配偶零件的中心轴线的距离）重新进行设计就不困难了。

师旅团营连 · 发表于 2016-1-14 18:18

hyfjy 发表于 2016-1-14 07:36

登录/注册后可看大图

把大小轮的外径作为计算的目标函数，精细测量这对齿轮的安装距（安装的端面基准到另一个配偶零件的中心轴线 ...

螺旋角、压力角、齿顶(根)高、侧隙这些，怎么测才能准确一点呢？

鑫盛齿轮公司 · 发表于 2016-1-15 09:23

用配对检测机来检测

GYY18662475386 · 发表于 2016-1-17 15:36

加我QQ帮你解决齿胚计算，调整计算问题917425624

wxg569170942 · 发表于 2016-2-1 15:31

专业齿轮测绘，设计，生产，qq569170942

1329826135 · 发表于 2016-2-2 09:16

一般锥齿轮测量都是根据齿胚综合尺寸来确定齿轮模数！

天生我才 · 发表于 2016-2-28 10:19

安装距要用着色检查机来检测，更接近装配情况

hyfjy · 发表于 2016-3-7 18:18
