梯形螺纹能不能没有中径

yanweiwei199117 · 发表于 2015-12-31 13:49

您需要登录才可以下载或查看，没有账号？注册

x

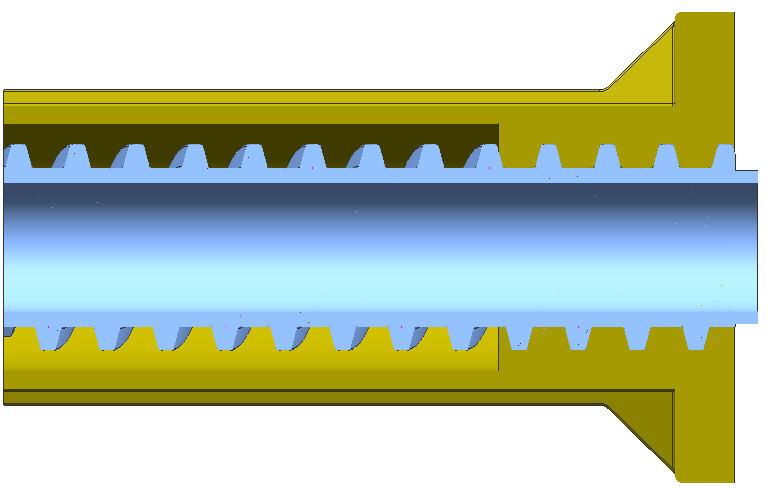

如图所示，由于螺母是塑料的，丝杠是金属的，所以我改变了齿厚，可是改完发现找不到中径了，请问大神这样会不会有问题

hyfjy · 发表于 2015-12-31 18:06

中径是存在的，改变齿厚用切向变位原理去处理比较好，中径相当于螺纹传动副同一个圆上的相互关系。

mrmrw · 发表于 2016-1-1 17:11

自定义一对配对的牙型就好了，不用管那些什么中径之类的术语！就是个三角形，搞得那么复杂干嘛！

JINLIANG · 发表于 2016-1-3 11:35

是法向形还是轴向形？磨丝杆时是法向修砂轮的多。

mrmrw · 发表于 2016-1-9 08:50

JINLIANG 发表于 2016-1-3 11:35

登录/注册后可看大图

是法向形还是轴向形？磨丝杆时是法向修砂轮的多。

是塑料配金属的，一般是ZA的多！

JINLIANG · 发表于 2016-1-13 16:17

mrmrw 发表于 2016-1-9 08:50

登录/注册后可看大图

是塑料配金属的，一般是ZA的多！

阿基米德螺纹不好磨吧，螺纹磨磨出是ZK形。

mrmrw · 发表于 2016-1-15 08:06

JINLIANG 发表于 2016-1-13 16:17

登录/注册后可看大图

阿基米德螺纹不好磨吧，螺纹磨磨出是ZK形。

ZA的不好磨，ZK的容易，ZN的也行！
但是配塑料的，一般还是做ZA的，一般是滚压或者车削的多一些！
