EPS蜗轮蜗杆运动分析

hxhzzg1

hyfjy 发表于 2016-1-3 06:19


登录/注册后可看大图

这个图就不是楼1的图了，楼1的图中，估计蜗杆会产生根切的，因为螺旋角看上去比较大，基圆可能会跑到齿根 ...

现在这个行业还是新兴行业！暂时没有相应的国家标准，行业标准，所以要求比国家标准要严

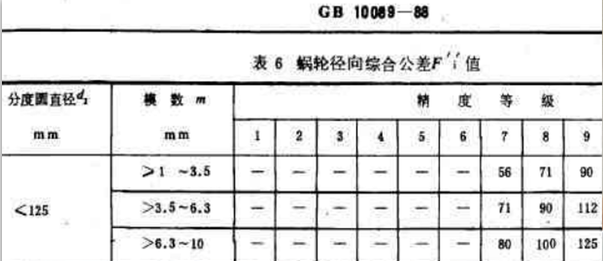

根据GB10089标准，2.6模的蜗轮蜗杆在7级精度下啮合跳动误差为0.056，但是装配时是采用无侧
装配，需要过盈几丝，保证空载力矩要求，如果跳动为0.056，就不符合空载力矩要求，所以目前

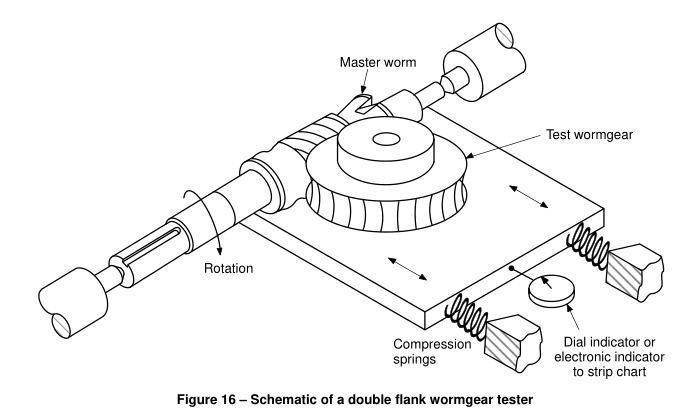

跳动均控制在0.02以内，如下图所示：无侧配合，蜗杆旋转，指针跳动在0.02以内

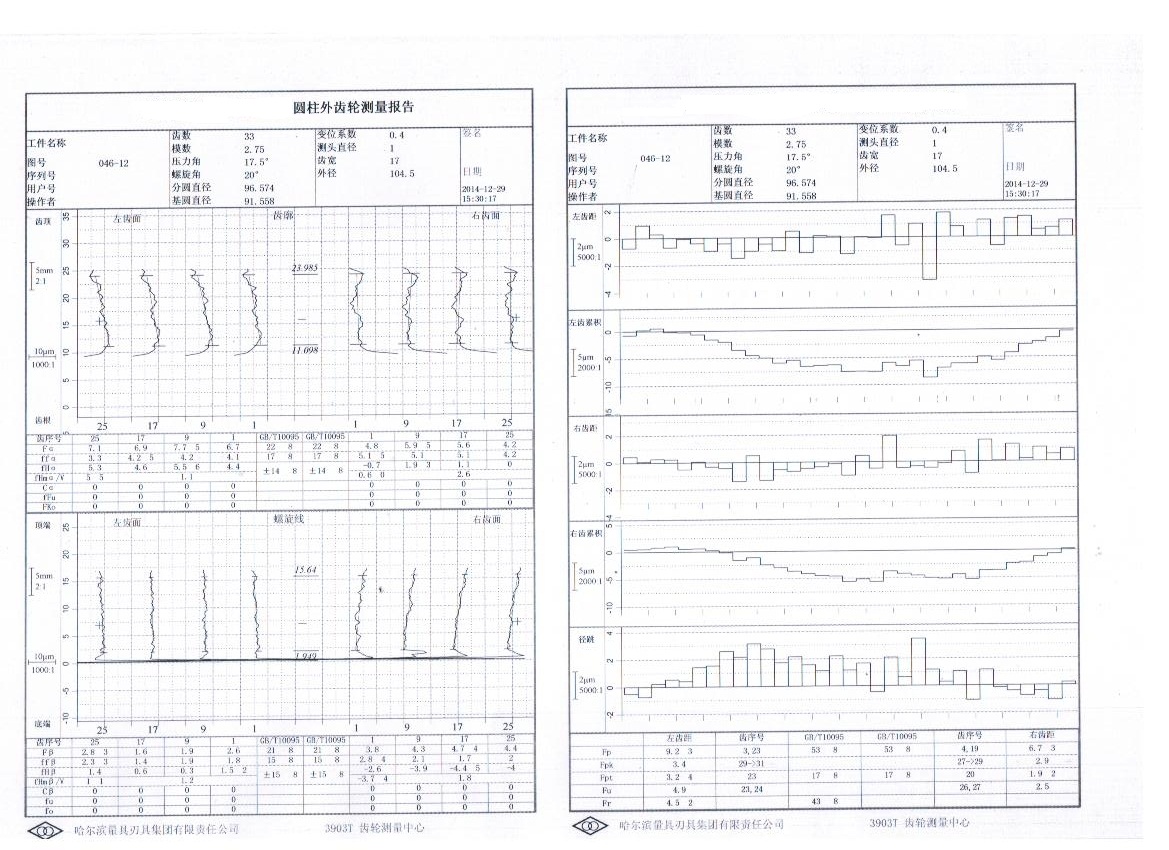

蜗轮采用变径滚刀，几乎相当如斜齿轮，精度如下：

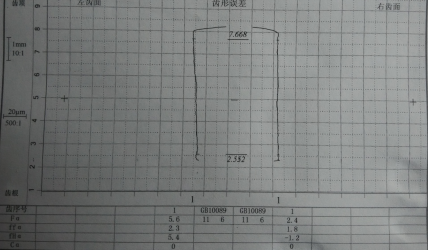

蜗杆齿形，齿向，齿距精度如下：

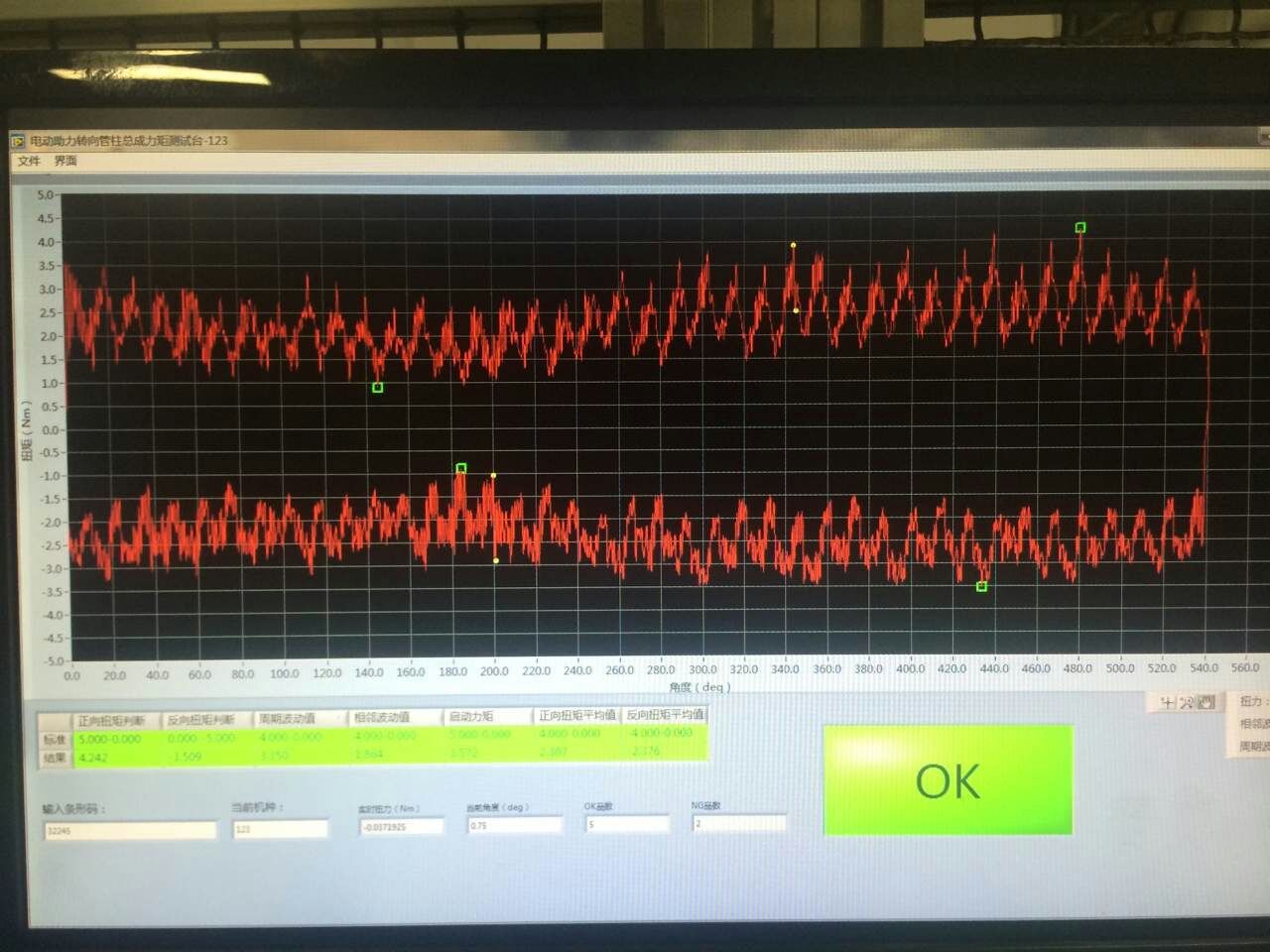

试验结果如下：装配时已经过盈，完全无侧隙配合，蜗轮没有加载，蜗杆空载力矩1.5，就是试验时有震动

hxhzzg1

hyfjy 发表于 2016-1-3 06:19


登录/注册后可看大图

这个图就不是楼1的图了，楼1的图中，估计蜗杆会产生根切的，因为螺旋角看上去比较大，基圆可能会跑到齿根 ...

目前万都的那边有间隙补偿机构，国内这块都是死的，一般装配时，蜗杆需要2牛米的空载力矩，所以要求很高！

84538526

hyfjy 发表于 2015-12-30 18:00


登录/注册后可看大图

斜齿轮与渐开线蜗杆啮合的点状

改成半透明怎么也看不到啮合线呢？是不是需要设置3d接触并且不用齿轮副？ 软件UG

cw118876

谢谢了   真的很好用啊

cw118876

顶，楼主你截图的那个齿轮软件叫什么名字

hxhzzg1

cw118876 发表于 2016-8-25 17:44
顶，楼主你截图的那个齿轮软件叫什么名字

一般的UG8.0而已

sclds29

为什么我下载下来 压缩包已破坏啊
