想要个UG画日本渐开线花键的模块

305202586 · 发表于 2015-12-24 08:14

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

各位前辈，小弟最近遇到个齿轮，内花键是日本渐开线花键，要生产这个花键实体，谁有UG花键模块，希望各位坛友分享一个，谢谢！file:///C:\Documents and Settings\Administrator\Application Data\Tencent\Users\305202586\QQ\WinTemp\RichOle\%HJU12]805LD~LL1(6FHW{K.png

hyfjy · 发表于 2015-12-24 11:31

设计计算：

渐开线花键齿厚换算记录.zip (698 Bytes, 下载次数: 70)

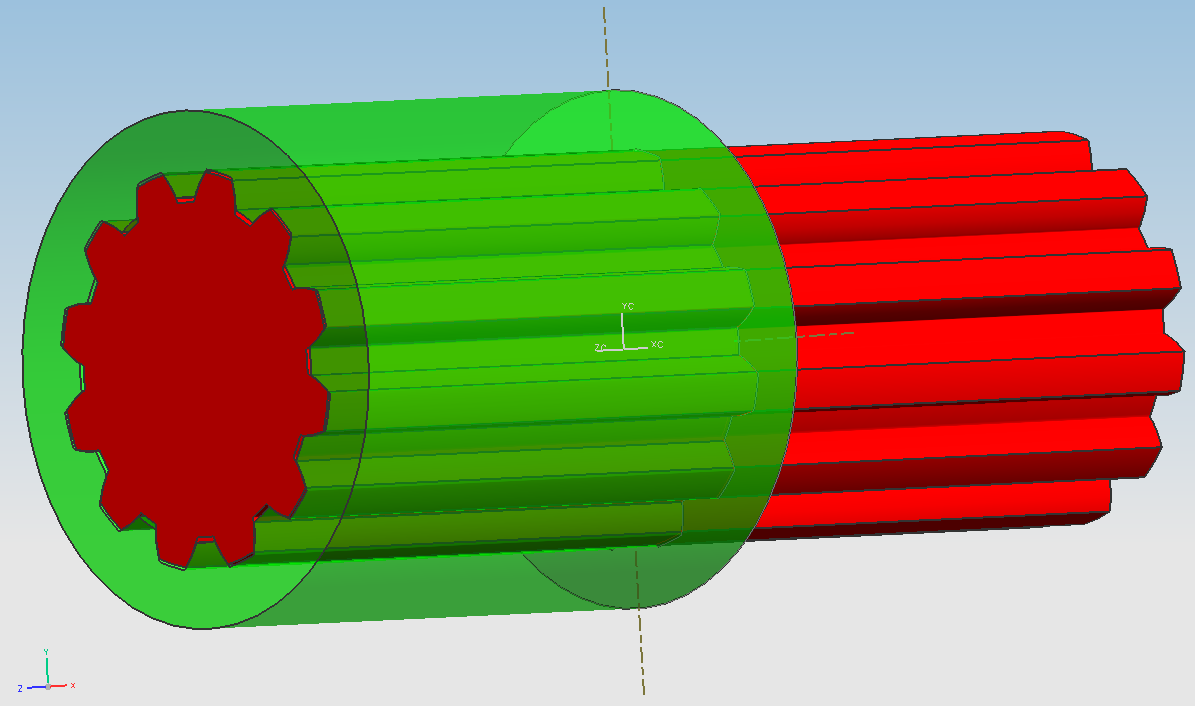

模型：

12.zip (48.91 KB, 下载次数: 33)

305202586 · 发表于 2015-12-29 13:20

hyfjy 发表于 2015-12-24 11:31

登录/注册后可看大图

设计计算：

谢谢谢谢谢谢

305202586 · 发表于 2016-3-12 08:13

hyfjy 发表于 2015-12-24 11:31
设计计算：

前辈帮忙画个日本渐开线，内花键参数齿数18 模数1 压力角20° 变为系数+0.8 花键大径20 花键小径18 跨棒距16.067 上差+0.071 下差0画好后存为CAD2007格式我好线切割内花键如果谁有这方面软件能分享一个最好了谢谢！

hyfjy · 发表于 2016-3-14 08:29

305202586 发表于 2016-3-12 08:13
前辈帮忙画个日本渐开线，内花键参数齿数18 模数1 压力角20° 变为系数+0.8 花键大径2 ...

在日本的渐开线花键中，有一种设计为压力角20度，变位系数为0.8的系列，齿高系数与国标完全不一样，但已经自成系列，故这套参数在国内也有很多人采用，这套参数中，还需要设计内花键或者外花键的大径，小径尺寸，方可进行设计。

lanlandetian · 发表于 2016-4-28 08:47

hyfjy 发表于 2016-3-14 08:29
在日本的渐开线花键中，有一种设计为压力角20度，变位系数为0.8的系列，齿高系数与国标完全不一样，但已 ...

请问版主大大你们花键都是用什么绘制出来的正在头疼花键的画法日标的花键不知道怎么弄有些变位系数都不是0.8的

bjfzwirecut · 发表于 2016-5-13 09:22

画个一样的齿轮

freefreemen · 发表于 2016-5-14 07:29

305202586 发表于 2016-3-12 08:13
前辈帮忙画个日本渐开线，内花键参数齿数18 模数1 压力角20° 变为系数+0.8 花键大径2 ...

棒径取2，公差取中间值。

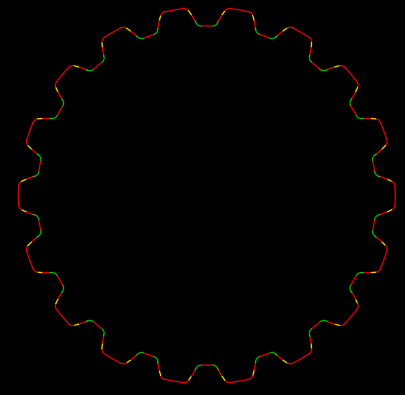

Drawing1.zip (57.99 KB, 下载次数: 9)

hxhzzg1 · 发表于 2016-5-14 07:34

直接用CAXA就行了！

nanhua712 · 发表于 2022-11-15 08:39

hxhzzg1 发表于 2016-5-14 07:34
直接用CAXA就行了！

用CAD 或者 CAXA 能画出来渐开线花键图纸吗？
