蜗杆蜗轮啮合KISS 报告疑问

Hans

当蜗轮变为+0.5时蜗杆蜗轮啮合KISS报告里为啥蜗杆导程角不等于蜗轮分度圆螺旋角，螺杆导程角12.529度，蜗轮螺旋角11.259。 与机械手册上说法矛盾。请教原因。Mean lead angle (°)        [gamma]           12.5288     Mean lead angle是什么意思。

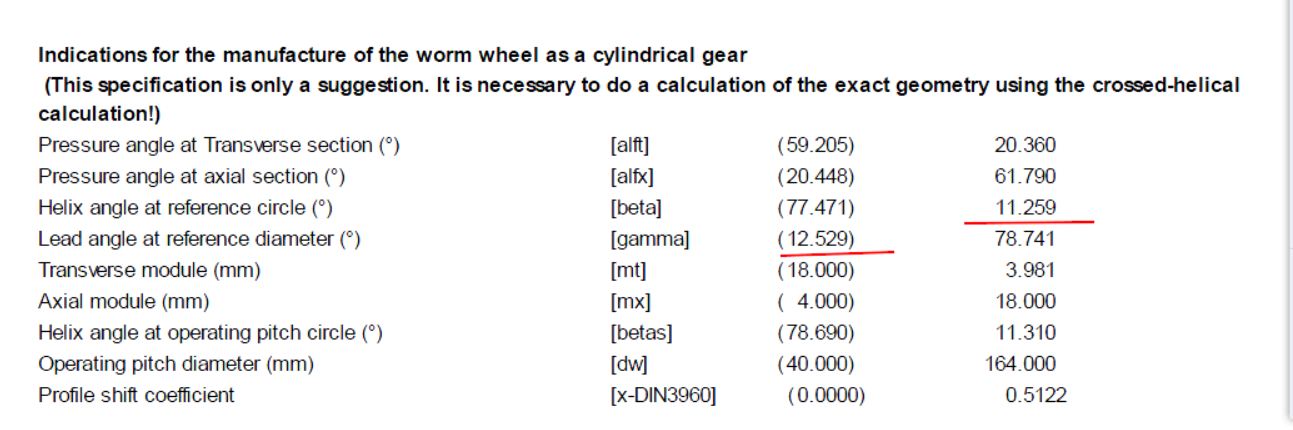

Helix angle at reference circle (°)        [beta]        (        77.471)            11.259
Lead angle at reference diameter (°)        [gamma]        (        12.529)            78.741

Hans

当蜗轮变为+0.5时蜗杆蜗轮啮合KISS报告里为啥蜗杆导程角不等于蜗轮分度圆螺旋角，螺杆导程角12.529度，蜗轮螺旋角11.259。 与机械手册上说法矛盾。请教原因。Mean lead angle (°)        [gamma]           12.5288     Mean lead angle是什么意思。
Helix angle at reference circle (°)        [beta]        (        77.471)            11.259
Lead angle at reference diameter (°)        [gamma]        (        12.529)            78.741

Hans

有人回答吗?

Hans

:loveliness:

mrmrw

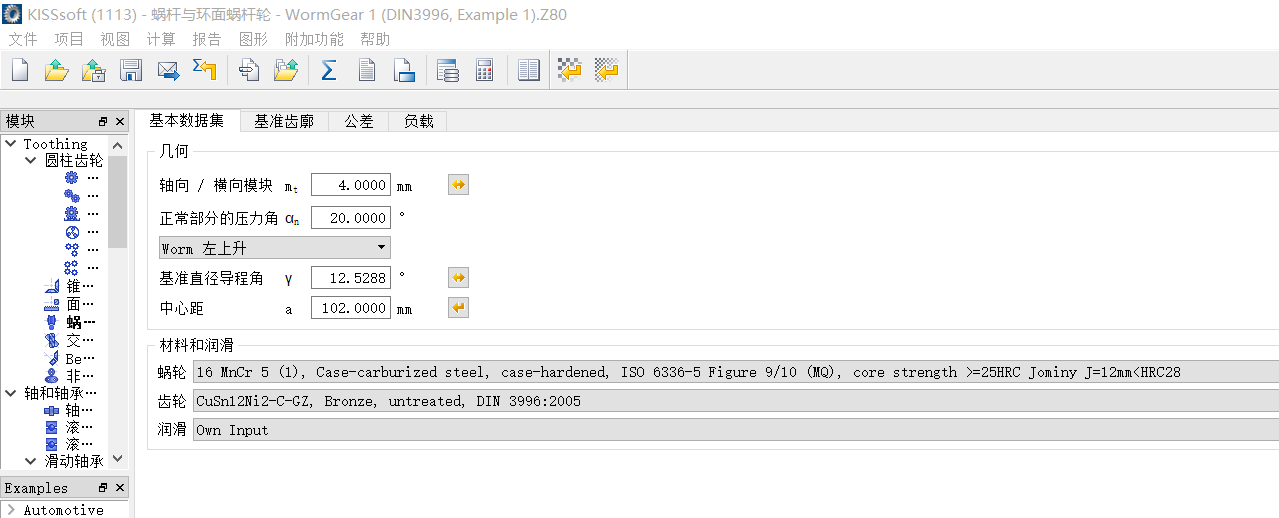

看了楼主的帖子中是使用汉化的KS软件，感觉非常的别扭，翻译的也太差点了——先吐个槽！
对于楼主的问题，请仔细看一下，KS对于ZI蜗杆蜗轮副的计算，给出的参数中一部分是按照第二类展成原理来计算的，也就是按照交错轴斜齿轮副的参数来计算的。
实际上，蜗轮是不需要定义那么多的参数的，只要定义好蜗杆参数和中心距等基本参数，蜗轮就不需要计算了。KS都在参数中给出了说明了。仔细看那些提示！

mrmrw

按照第1类展成原理，蜗杆蜗轮副中，蜗轮是没有啥所谓的螺旋角、分度圆等等，他们就是一堆偶件，安装条件和蜗杆的几何条件就决定了蜗轮的齿形，所谓的分度圆之类的参数是借用齿轮的来近似说明一下而已，不需要那么认真。
建议楼主看一下蜗杆蜗轮的ISO的标准，注意不要看齿轮手册等之类的教科书
这些标准都在本论坛中我上传了！

Hans

mrmrw 发表于 2015-12-22 22:17


登录/注册后可看大图

看了楼主的帖子中是使用汉化的KS软件，感觉非常的别扭，翻译的也太差点了——先吐个槽！
对于楼主的问题， ...

感谢版主的解答，KISS SOFT 汉化确实不专业，是我下载来的。
