求助：轴交角为30°的直齿锥齿轮如何计算如何画3D

wy2741081 · 发表于 2015-12-11 09:32

您需要登录才可以下载或查看，没有账号？注册

x

现需要设计一组伞形齿轮，已知轴交角30°，以下参数可做参考：大轮齿数16，小轮齿数11，模数2。对于这种齿轮该如何去计算，其计算公式跟直角直齿锥齿轮有和区别，如何3D建模。求指点

wxg569170942 · 发表于 2015-12-11 09:57

一般有样品就可以直接做的，qq569170942

wy2741081 · 发表于 2015-12-11 10:14

wxg569170942 发表于 2015-12-11 09:57

登录/注册后可看大图

一般有样品就可以直接做的，qq569170942

有类似的样品，轴交角大一点，但是现在主要是出于研发阶段，轴交角后面可能会有变动。所以说最好是能知道原理。谢谢

1578823685 · 发表于 2015-12-11 21:22

有样品就行的呀

wy2741081 · 发表于 2015-12-12 16:58

1578823685 发表于 2015-12-11 21:22

登录/注册后可看大图

有样品就行的呀

没有样品只是有类似的轴交角大概60°左右的样品就是我图像那种

唇齿相依 · 发表于 2015-12-12 17:06

有样品就很好办的

lionlion · 发表于 2015-12-12 22:12

g e a r t e q + s o l i d w o r k

wy2741081 · 发表于 2015-12-14 13:36

lionlion 发表于 2015-12-12 22:12

登录/注册后可看大图

g e a r t e q + s o l i d w o r k

您有这软件的软件包么gearteq。178279524@qq。com

hyfjy · 发表于 2015-12-14 21:40

wy2741081 发表于 2015-12-14 13:36

登录/注册后可看大图

您有这软件的软件包么gearteq。178279524@qq。com

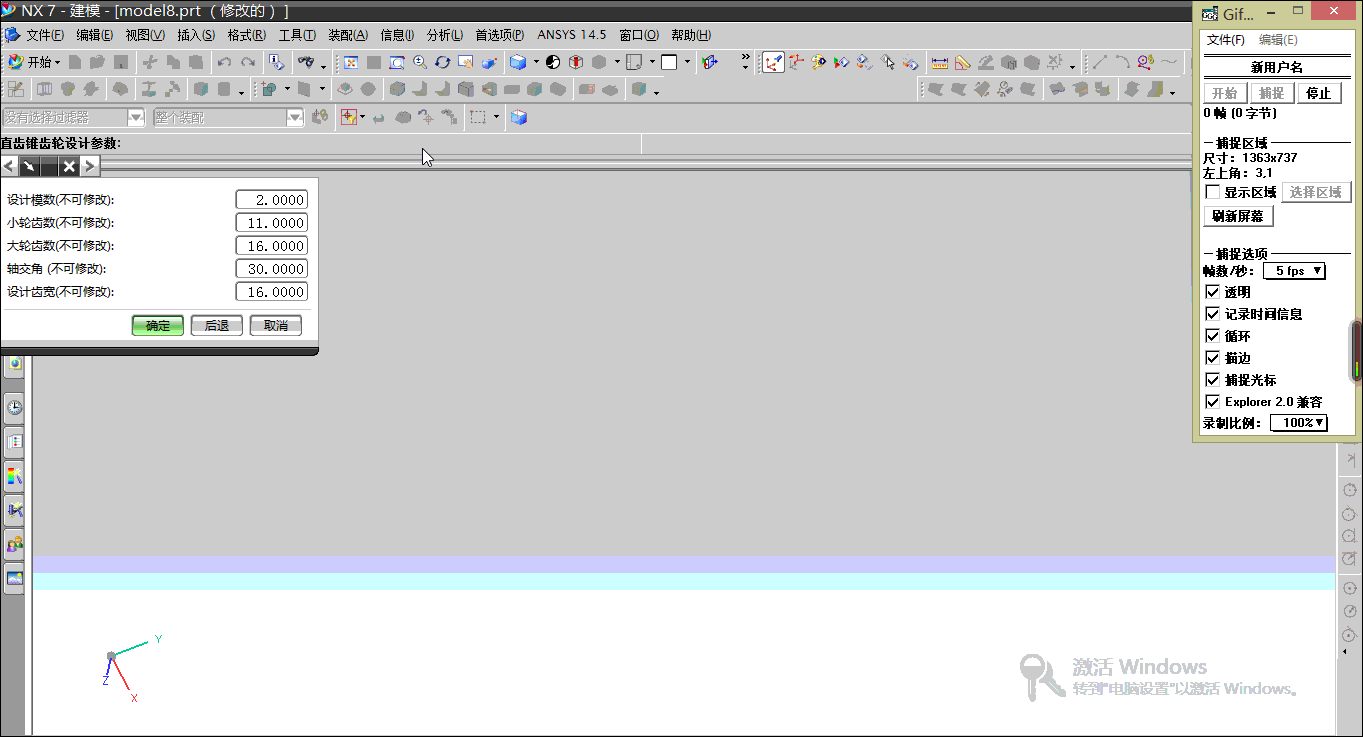

小锥角直齿锥齿轮的快速精确建模。

hyfjy · 发表于 2015-12-14 21:44

先按设计手册中的有关公式计算基本尺寸，然后把基本尺寸做成基体模型，再计算齿面点的全部坐标，把这些参数导入UG中，就可以自动生成所需要的精确模型了，包括在设计中需要的齿侧间隙，齿形的修形量及齿向的修形量都作为参数输入后，计算的模型才能直接用于造型以加工出与模型相同的零件。
