锥齿轮

温特米勒

两个齿数相等的锥齿轮副，分度圆锥角还能用tanθ=z1/z2这个计算吗
有高人没给指点1 2


补充内容 (2016-1-8 15:11):
前几天测绘一下，主动锥齿轮24齿、从动锥齿轮也是24齿，齿顶圆直径都是19.9，轴交角是83.5°、主动锥齿轮齿顶圆锥角48.5°、从动锥齿轮齿顶圆锥角41°。哪位大神能判断出来这是等顶隙还是不等顶隙，还是其他什么齿轮...

wxg569170942

来图来照片，是小模数的吗？qq569170942

1578823685

没有图，没办法说呀

没齿难忘

把资料整多点，上个图上来，要不然确实没法说。

hyfjy

90度轴交角的貌视应该是可以直接角的，其余锥角的，实际上就是一半轴交角。

温特米勒

hyfjy 发表于 2015-12-14 21:46


登录/注册后可看大图

90度轴交角的貌视应该是可以直接角的，其余锥角的，实际上就是一半轴交角。

我题目又做补充，请指教

温特米勒

没齿难忘 发表于 2015-12-12 17:15


登录/注册后可看大图

把资料整多点，上个图上来，要不然确实没法说。

题目又做补充，请指教

1329826135

也有变位的

hyfjy

当二个齿轮的齿数相等时，可知道在轴交角为90度时，tanθ=z1/z2仍然是合适的，如果tanθ=1，则θ=45度。这是普通的三角问题。

hyfjy

温特米勒 发表于 2016-1-8 15:12
题目又做补充，请指教

在传动比为1时，最基本的设计就是二件完全一样，这样的设计可以保证二件是共用的一套齿形，从结构上说，如果没有特殊要求，完全可以做成二件互换的，这样可以免去许多管理上，使用上的问题，所以如你改这的参数说，并不是合理的。

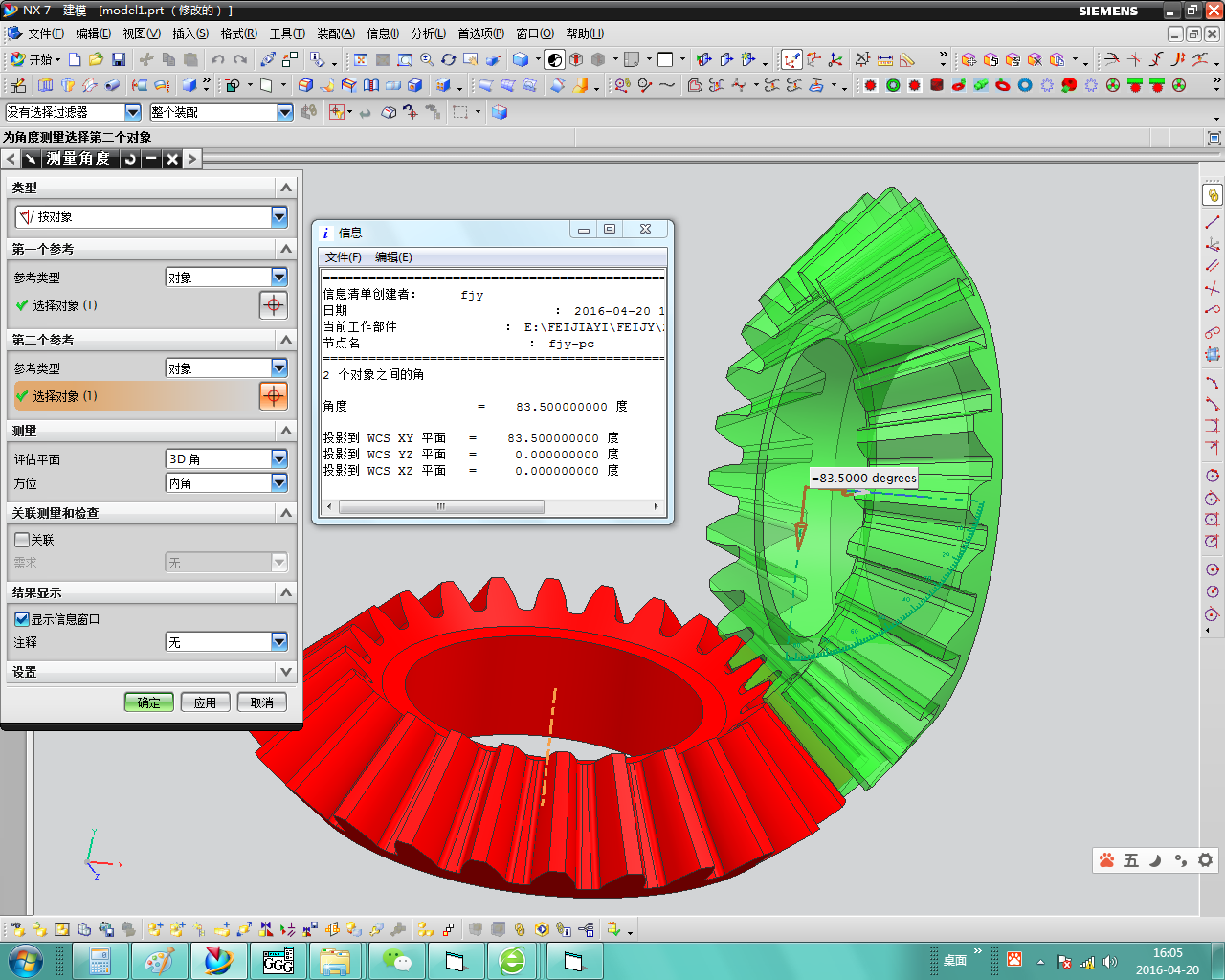

等比的轴交角为83.5度的直齿锥齿轮如下图：
