交错轴齿轮（蜗杆斜齿轮）传动求螺旋角

zbq2334 · 发表于 2015-11-29 08:48

计算

zbq2334 · 发表于 2015-11-30 13:34

zbq2334 · 发表于 2015-11-30 16:44

为什么我的图片（计算过程）传不上去？

zbq2334 · 发表于 2015-12-3 09:08

5天前我发的帖，今天才出现，不知是咋的？所以发了重复帖，请管理员删去重复帖。
jinliang,斜齿轮螺旋角=2.25度(左),貌似不对。

JINLIANG · 发表于 2015-12-5 14:49

zbq2334 发表于 2015-11-26 15:33

登录/注册后可看大图

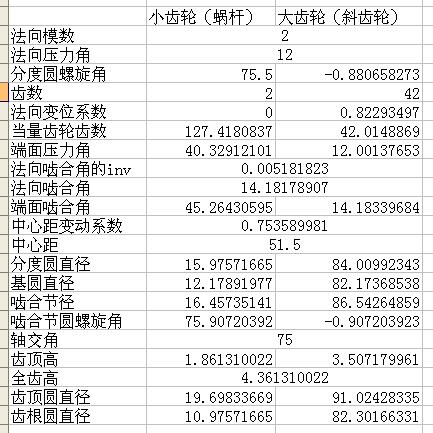

螺旋角0.880658272825662°，法向变位系数0.822934969885723

附图是网上下的软件计算结果

zyh007zyh · 发表于 2015-12-7 10:18

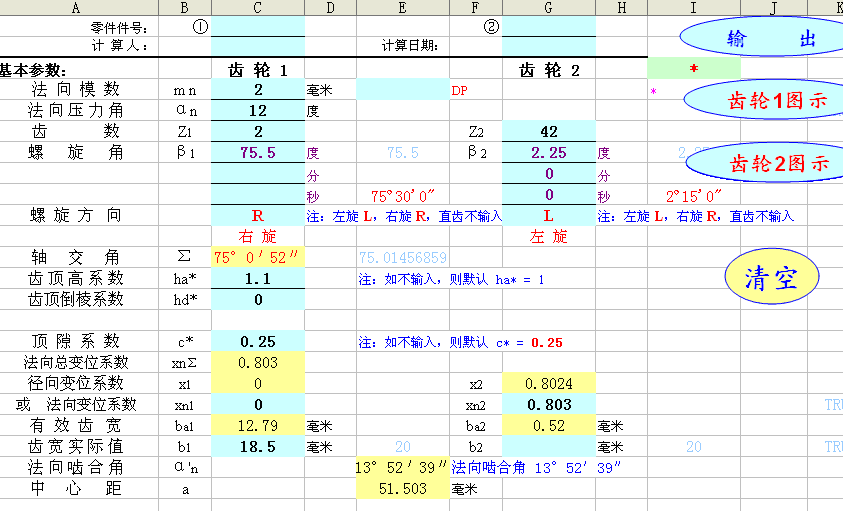

用KIS求出：2.2604度，变位是0.8008

JINLIANG · 发表于 2015-12-7 14:21

zyh007zyh 发表于 2015-12-7 10:18

登录/注册后可看大图

用KIS求出：2.2604度，变位是0.8008

国外样件实物约0.5度.

zyh007zyh · 发表于 2015-12-8 10:26

JINLIANG 发表于 2015-12-7 14:21

登录/注册后可看大图

国外样件实物约0.5度.

你测量的是不是分度圆的螺旋角呀，还是齿顶处的，，

请齿轮厂用机器测测看看，，，

JINLIANG · 发表于 2015-12-9 10:34

zyh007zyh 发表于 2015-12-8 10:26

登录/注册后可看大图

你测量的是不是分度圆的螺旋角呀，还是齿顶处的，，

请齿轮厂用机器测测看看，，，

不注意看都看不出是斜齿轮，

605478875 · 发表于 2019-1-25 13:11

zbq2334 发表于 2015-11-27 16:55
我的计算答案。

这是什么软件能不能发给我谢谢
