齿轮传动噪音大，跪求解决方案，有效打赏

善于挑战no1 · 发表于 2015-11-19 08:09

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

设计的产品中涉及到齿轮传动，可是制造出来的实物运动时噪音较大，悬赏跪求各路大侠指点迷津。/ X$ z8 B6 B- ]

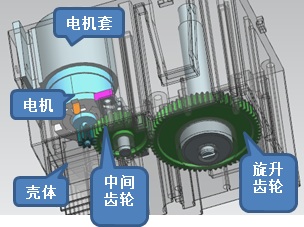

传动方案示意图见附图。
材料：电机套=铸铝，壳体=铸铝，电机齿轮=不锈钢，中间齿轮=PPA，中间齿轮轴=不锈钢，旋升齿轮=PPA! a5 W" ], b" v: p4 [
齿轮参数：模数m=0.7，压力角α=20°，齿数z=电机9、中间齿35、旋升齿65，变位系数x=0.4/ {7 {8 N3 R* z$ ^# j$ D+ B5 G% C
传动参数：电机转速=空载6700Rpm，电机齿与中间齿中心距=15.45，中间齿与旋升齿中心距=35.05

1556372995 · 发表于 2015-11-22 15:35

给的参数不够啊，变位不可能都是0.4啊

qiuzhishihui · 发表于 2015-11-22 20:31

电机转速太高了，如果要优化设计需要很多输入参数。从图示看，电机是通过电机套固定，精度保证有点困难。整个传动结构布局应该有问题。如果你对齿轮传动不怎么了解，建议找个专业人士帮你进行整体结构设计。

wxg569170942 · 发表于 2015-11-22 21:58

噪音的原因有很多种，箱体强度够不够，齿轮精度，装配精度等，还是找专业做齿轮箱的加工装配吧，qq：569170942

HBTIANZE · 发表于 2015-11-23 11:07

如此高的转速，齿轮精度等级不够是个主要因素，另外直齿轮传动本身噪声就比较大的。

minzi · 发表于 2015-11-23 14:14

你的齿轮计算问题，能把你的计算详细列表吗？

minzi · 发表于 2015-11-23 14:14

你的齿轮计算问题，能把你的计算详细列表吗？

ybg · 发表于 2015-11-24 11:29

做一下齿轮微观修形，能很好的降低噪音，
确认无共振，
提高齿轮精度

MyRoger · 发表于 2015-11-25 23:39

1556372995 发表于 2015-11-22 15:35

登录/注册后可看大图

给的参数不够啊，变位不可能都是0.4啊

就是，各个的转速，扭矩，精度都交代不清。噪音是个综合工程，很多因素引发，不能一概而论。

MyRoger · 发表于 2015-11-25 23:47

qiuzhishihui 发表于 2015-11-22 20:31

登录/注册后可看大图

电机转速太高了，如果要优化设计需要很多输入参数。从图示看，电机是通过电机套固定，精度保证有点困难。整 ...

电机出轴比较短，看LZ的图没有联轴器和轴承，应该是直接小齿轮。这的确是一个隐患。
但电机输出轴转速高，扭矩小，可能电机内部有轴承，感觉不加轴承是一个常用缩减成本的方法。
例如从网上看到的下图：

与朋友讨论！
