求助，在线等！齿形齿向检测报告分析。

fucheng119

各位好！

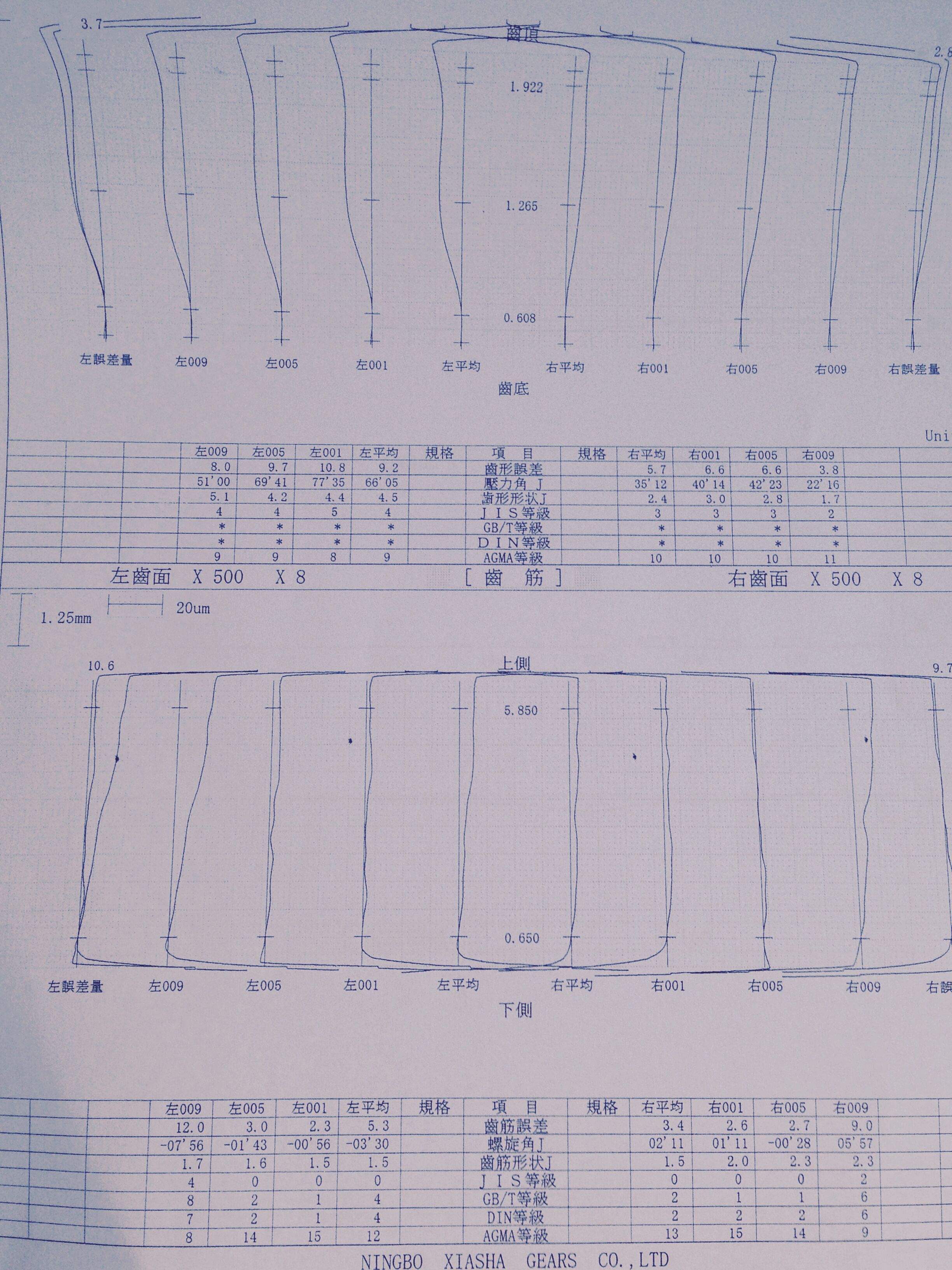

在下有问题请教 ，关于下面这份检测报告 。

加工设备 ：国产小模数滚齿机，零件参数 ： 0.45模 、齿数Z=12、齿宽6.5 。
主要疑点：
1、齿形偏差左右不对称，左齿面偏差较大，主要影响因素在哪？
2、齿形偏差在中线左右侧时，对齿廓的直观影响是什么？
3、齿向偏差为何仅部分齿偏差较大？

先谢过各位啦。

15506198942

1；刀具刃磨是不是有问题
2；齿向好像是端面跳动

qq96853

加工方式和测量方式是不是不一样
，齿向偏心，检查同轴度。压力角偏小检查滚刀和机床参数和加工程序

fucheng119

qq96853 发表于 2015-11-15 20:25


登录/注册后可看大图

加工方式和测量方式是不是不一样
，齿向偏心，检查同轴度。压力角偏小检查滚刀和机床参数和加工程序

谢谢你的关注 ，
由于刚介入齿轮加工设备这个行业 ，之前企业也没有相关技术积累，所以很多问题只能自己摸索着寻找答案。
有疑问就拿到论坛向各位请教。
加工基准和测量基准是一致的。
齿向偏心 你所说的同轴度是指齿轮轴线 与 分度主轴的 同轴度吗？

fucheng119

15506198942 发表于 2015-11-14 19:44


登录/注册后可看大图

1；刀具刃磨是不是有问题
2；齿向好像是端面跳动

谢谢你的关注

1.刀具经过多次切削，对比，发现刀具确实存在问题 。
2.你所说的端面跳动是指工件的端面吗？
还有我想请教的是 ，左右齿面齿向误差相差较大 ，有可能是哪些原因造成？

杨大侠

fucheng119 发表于 2015-12-22 16:53


登录/注册后可看大图

谢谢你的关注

1.刀具经过多次切削，对比，发现刀具确实存在问题 。

楼主加工的是小齿轮轴把，齿向出现左右两面有趟差较大的，应该是工件装夹时产生了径向跳动造成。

fucheng119

杨大侠 发表于 2015-12-22 20:11


登录/注册后可看大图

楼主加工的是小齿轮轴把，齿向出现左右两面有趟差较大的，应该是工件装夹时产生了径向跳动造成。

版主 你好，
打样送检10个

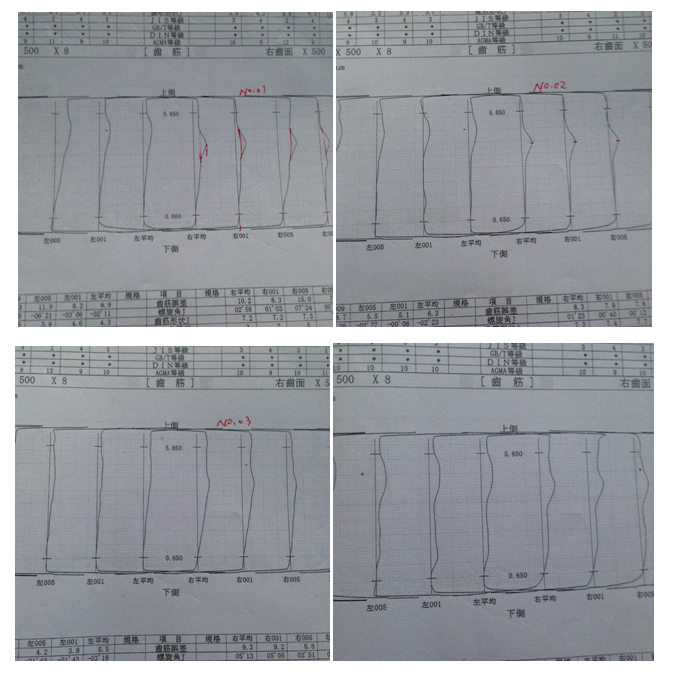

齿向偏差的检测如图示，发现位置几乎都在同一区域。因此工件装夹的因素是否可以排除 ？问题是否在走刀机构上？

wangqingbin

把刀架行程位置调一下，看看能否解决。
