角变位直齿锥齿轮啮合情况

jingshi · 发表于 2015-11-7 11:22

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 jingshi 于 2015-11-7 11:27 编辑

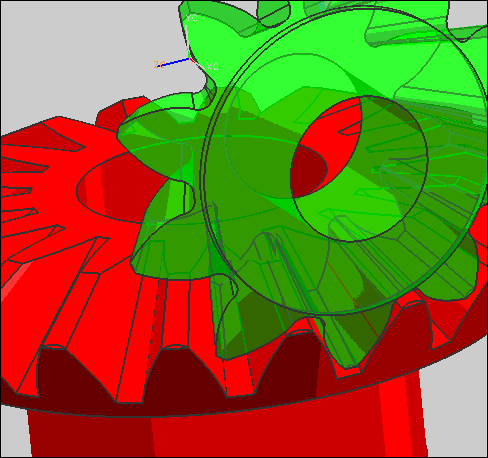

最近琢磨者绘制了一对齿轮，不知道绘制的是否正确麻烦各位指正，用UG4.0绘制的齿轮。请吴迪老师帮助把啮合印痕情况作出来，看看接触情况。谢谢。
自学还做不了啮合

jingshi · 发表于 2015-11-17 08:43

重新改变坐标点

jingshi · 发表于 2015-11-17 08:49

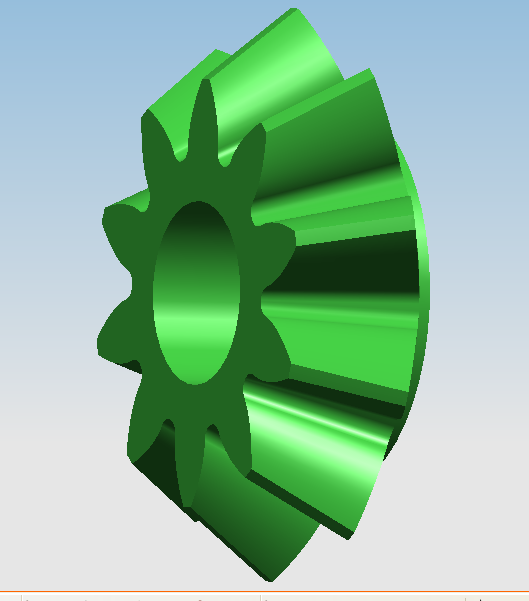

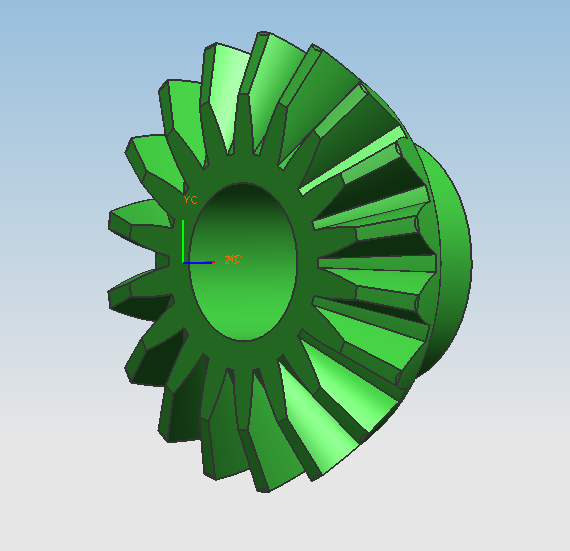

UG4.0 SETP 10：18角变位齿轮，有谁可以啮合看看绘制的有什么问题？

MyRoger · 发表于 2015-11-22 00:43

这里可以直接@朋友么

jingshi · 发表于 2015-11-22 20:30

本帖最后由 jingshi 于 2015-11-22 20:50 编辑

费老师帮助作的啮合,在此感谢费老师的热情帮助。齿轮没有修形。只是按自己的理解绘制的。具体的理想啮合还不清楚。希望各位前辈指导。
对于齿轮的修形正在努力学习中，希望各位老师指导。

MyRoger · 发表于 2015-11-24 17:49

jingshi 发表于 2015-11-17 08:49

登录/注册后可看大图

UG4.0 SETP 10：18角变位齿轮，有谁可以啮合看看绘制的有什么问题？

@某某ID，是一种直接呼叫功能，其他论坛有这种功能。
初来乍到，不知道咱们这里有没有！

还希望向大侠多多请教！
